Двигатель ВАЗ 21213 НИВА 1.7 Характеристика. Особенности двигателя.

Двигатели ВАЗ.

Выберите модель двигателя ВАЗ

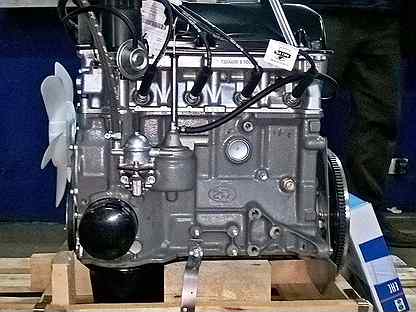

Двигатель ВАЗ 21213-1000260. Характеристика двигателя ВАЗ 21213.

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,69
Степень сжатия: 9,3
Номинальная мощность при частоте вращения коленчатого вала 5200 об/мин,: 58 кВт. -(78,9 л.с.)
Диаметр цилиндра, мм: 82
Ход поршня, мм: 80
Число клапанов: 8
Минимальная частота вращения коленчатого вала , об/мин: 750-800
Максимальный крутящий момент при 3400 об/мин., Н*м: 127
Порядок работы цилиндров: 1-3-4-2
Октановое число бензина: 91-93
Система подачи топлива: карбюратор
Свечи зажигания: А17ДВР, BP6ES(NGK)
Вес, кг: 117

Двигатель ВАЗ 21213 может применяться для установки на автомобили ВАЗ «Нива»: 2121, 21213, 21214, 2131; «Надежда» 2120 и их модификации.

Данный ДВС разрабатывался специально под автомобиль «Нива» ВАЗ-21213. По межцентровому расстоянию цилиндров в 95 мм., его можно отнести к группе ДВС устанавливаемых на заднеприводные автомобили. Располагались они в моторном отделении продольно оси автомобиля.

Блок цилиндра двигателя 21213-1002011 с межцентровым расстоянием — 95 мм и высотой 214,58-0,1 мм (расстояние от оси вращения коленчатого вала до верхней поверхности блока). Номинальный диаметр цилиндров составляет 82мм. Межремонтные размеры — 82,40 и 82,80. По отклонению диаметра цилиндра определены пять классов. Размер каждого класса отличается от предыдущего на 0,01мм. Классы обозначаются буквами ( А, В, С, D ). Маркировка блока цилиндров осуществляется на нижней поверхности блока (смотреть «Блок цилиндров»).

На двигателе установлен коленчатый вал 21213-1005015. По своим параметрам он соответствует коленчатому валу 2103 и обеспечивает ход поршня – 80мм. (радиус кривошипа – 40мм. ). Вал имеет дополнительные противовесы снижающие вибрацию. На каждой шатунной шейке имеется два маслоподводящих отверстия. Диаметры шеек вала увеличены на 0,02мм. При использовании стандартных вкладышей, это уменьшение зазоров оптимизирует толщину масляного слоя между шейкой вала и поверхностью вкладыша. В тоже время снижение зазоров улучшает динамические характеристики вала. Коленчатый вал 21213 рекомендован к установке вместо вала 2103.

Для двигателя разработана новая поршневая группа. Поршень 21213 оригинальной конструкции, на днище имеет специфическую овальную лунку. Для диаметров поршней определены классы соответствующие классам цилиндров. Отверстие под поршневой палец диаметром 22мм. В поршне отверстие под поршневой палец смещено на 1,2мм от оси поршня. Маркировка класса поршня по диаметру и по размеру отверстия пальца указываются на днище поршня. Поршневой палец, длиной 67мм, фиксируется в поршне стопорными кольцами. Вес поршня составляет 347гр.

При изготовлении все поршни доводятся до одного веса.

Шатун 21213-1004045 имеет новую конструкцию. Длина шатуна составляет 136 мм. Размеры отверстий: под шатунную шейку — 47,8мм ; поршневой палец – 22мм. Для стяжки крышки шатуна использованы новые болты, обеспечивающие надежность и точность сборки.

Головка цилиндров 21213-1002011(для двигателя объемом – 1,7л.) конструктивно похожа на головку 21011, но имеет ряд отличий. Высота головки 21213 составляет 111,0мм, что ниже головки 21011 на 1,8мм. Размер камеры сгорания — 81х52 мм, объем 30 см3.

Для двигателя разработан новый распределительный вал 21213-1006010. Изменена форма кулачков, для увеличения хода впускного клапана. Применяются клапаны и клапанный механизм от двигателя 2101.

Привод распредвала – цепной. Цепь двухрядная втулочно-роликовая мод. 2103. Применяется новый удлиненный башмак натяжителя.

Изменения в системе питания — использование карбюратора 21073 типа «Солекс».

На двигателе ВАЗ 21213 установлена бесконтактная система зажигания. За создание управляющих импульсов для коммутатора отвечает датчик-распределитель зажигания 3810.3706. В системе зажигания применяется модель коммутатора — 3620.3734. Катушка зажигания — 27.3705.

лучшее масло, какой ресурс, количество клапанов, мощность, объем, вес

На рестайлинговую модификацию ВАЗ-21213 устанавливался карбюраторный двигатель ВАЗ-21213 с увеличенным до 1690 см³ рабочим объёмом, мощностью 81,9 л.с. при 5100 об/мин и максимальным крутящим моментом 126,1 Н·м при 3000 об/мин. Данный ДВС разрабатывался специально под автомобиль «Нива» ВАЗ-21213. По межцентровому расстоянию цилиндров в 95 мм., его можно отнести к группе ДВС устанавливаемых на заднеприводные автомобили. Располагались они в моторном отделении продольно оси автомобиля. На следующую модификацию ВАЗ-21214 (LADA 4×4) устанавливался двигатель ВАЗ-21214 (1,7 л, 82,8 л. с., 127,5 Н·м) оснащенный центральным впрыском топлива.

Технические характеристики

Годы выпуска1994 – наше время
Материал блока цилиндровчугун
Система питаниякарбюратор (21213)/инжектор (21214)
Типрядный
Количество цилиндров4
Клапанов на цилиндр2
Ход поршня, мм80
Диаметр цилиндра, мм82
Степень сжатия9.4
Объем двигателя, куб.см1690
Мощность двигателя, л.с./об.мин81/5200
Крутящий момент, Нм/об.мин125/3000
ТопливоАИ93
Вес двигателя, кг117
Расход топлива, л/100 км
— город
— трасса
— смешан.
11.5
8.3
10.5
Расход масла, гр./1000 км700
Масло в двигатель5W-30 / 5W-40 / 10W-40 / 15W-40
Сколько масла в двигателе, л3. 75
При замене лить, л3.5
Ресурс двигателя, тыс. км
— по данным завода
— на практике
80
до 150

Двигатель Шевроле Нива: характеристики, особенности, описание

Первые автомобили НИВА ВАЗ 2121 были выпущены с конвейера в апреле 1977 года. Изначально. машина была не очень популярна среди советских автомобилистов, из-за высокой стоимости, высокого уровня потребления топлива, маленького багажного отделения и отсутствия дверей для задних пассажиров.

Основная масса автомобилей отправлялась на экспорт, в том числе даже в Японию. Но, в 1985 году, правительство снизило стоимость и автомобиль стал пользоваться большей популярностью. Изначально, на Ниву монтировался 4-х цилиндровый мотор с карбюратором, литражом 1580 куб. см и мощностью 80 л. с., производимый на базе двигателя от ВАЗ-2106.

В 1994 году выпускается модернизированная версия внедорожника Нива на которую смонтировали пятиступенчатую КПП и двигатель ВАЗ 21213 увеличенного объема.

Рассмотрим более подробно этот двигатель, который также устанавливался на ВАЗ-21214, Шеви НИВА и иногда на ВАЗ-2107 (семерка).

Характеристики

  • Литраж — 1 690 см3, по сравнению с предыдущей моделью увеличенный на 110 см3.
  • Подача топлива — карбюратор. На модификации 21214 — инжектор.
  • Блок цилиндров — чугунная отливка.
  • С рядным расположением четырех цилиндров.
  • Количество клапанов — 8.
  • Поршень, ход — 80 мм.
  • Диаметр цилиндра — 82 мм.
  • Степень сжатия — 9,4.
  • Межцентровое расстояние у цилидров — 95 мм.
  • Мощность двигателя — 81 л.с. при 5200 об/мин.
  • Крутящий момент — 125 Нм при 3000 об/мин.
  • Топливо АИ-92, 93, 95.
  • Расход топлива на 100 км: трасса 8,3 л/движение в городских условиях −11,5 л/ смешанный тип передвижения — 10,5 л.
  • Вес агрегата — 117 кг.
  • Совместимые масла по SAE — 5W-30, 5W-40, 10w-40, 15W-40.
  • Объем масла в картере — 3,75, рекомендуемое количество для заполнения системы — 3,5 л.

Устройство

ДВС был специально спроектирован для Нивы и, по идее, относится к моторам, предназначенным для машин с приводом на задние колеса, устанавливаемым в машины вдоль её продольной оси. Коленвал по своей конструкции схож с устанавливаемым на ВАЗ-2103 и обладает радиусами кривошипов, равными сорока миллиметрам.

Для уменьшения вибраций, вал сконструирован с дополнительными противовесами и диаметрами шеек, увеличенными на 0,02 мм, для уменьшения зазора между вкладышами и шейкой, что бы слой масла создавался оптимальной толщины и улучшилась динамика вала. Модернизированный вал можно устанавливать на двигатель модификации 2103.

В данном моторе установлены поршня новой конструкции с овальным углублением в днище. Поршневой палец, длиной 67 мм, фиксируется с помощью стопорных колец. Отверстие под палец смещено относительно оси поршня на 1,2 мм. Масса каждого поршня составляет 347 грамм, и, чтобы избежать дисбалансе, все четыре поршня доводятся до единого веса.

Конструкция шатунов также немного изменилась — его длина стала 136 мм, диаметр под шатунную шейку — 47,8 мм, под поршневой палец — 22 мм. В крышке шатуна стали устанавливать новые болты для увеличения надежности и точности сборки.

Головка блока цилиндров по конструкции схожа с предшественницей (21011), но не является копией. Она сделана ниже на 1,8 мм, и её высота составила 111 мм, камера сгорания объемом 30 см3, размерами 52×81 мм. Головку укомплектовали обновленным распредвалом с изменённой формой толкателей, для увеличения фазы открытия впускных клапанов. В целом, клапанный механизм взят от двигателя 2101.

Привод ГРМ осуществляется с помощью цепи с успокоителем и натяжителем с увеличенным башмаком.

На карбюраторных моторах устанавливалась бесконтактное зажигание, с коммутатором, распределителем и катушкой зажигания.

Недостатки, неисправности и ремонт

Двигатель Нива 1.7 показал себя как надежный мотор с прекрасными эксплуатационными характеристиками. Но, как всё в мире, в нем есть и кое какие недостатки. Например — вибрация, высокий расход масла, излишняя шумность начинают появляться по достижению пробега в сто тысяч километров.

Часто проблема возникает с системой охлаждения, если её не контролировать и не проверять её состояние своевременно. Поломка термостата или водяного насоса, могут привести к перегреву и нарушению геометрии головки или появлению трещин в блоке, что в свою очередь приводит к дорогостоящему ремонту двигателя автомобиля Нива.

Когда проводят капитальный ремонт двигателя, если повреждено зеркало цилиндров или при сильном износе, производят расточку цилиндров и замену поршней на ремонтные, размерами 82,4 и 82,8 мм.

А в целом, ремонт двигателя ВАЗ 21213 не сложный, сам агрегат простой без лишних наворотов, его вполне можно отремонтировать и провести обслуживание своими силами.

Увеличение мощности двигателя

Многих любителей Нива, её двигатель не устраивает своей мощностью в 82 лошадиные силы особенно тех, кто часто выезжает на бездорожье, и они решают добавить мощности и провести тюнинг двигателя Нивы. Какие варианты существуют и предлагаются мастерами:

  • Чип тюнинг двигателя ВАЗ 21213— самый бюджетный способ, производится путем перенастройки электронного управления зажигания и подачей топлива. Таким способом можно увеличить мощность примерно на 10 лошадиных сил, и он не влияет на сокращение ресурса двигателя.
  • Еще один вариант тюнинга — установка турбонагнетателя. В этом случае устанавливается турбина компактного типа с давление не больше 0,5 бар. При таком тюнинге понадобится перепрограммирование инжектора, и установка новых топливного и масляного насосов, что бы улучшить сгорание топлива. Данный способ обладает минусами, в том, что он достаточно дорогостоящий и такой тюнинг должен выполняться профессионалами, которые разбираются в особенностях двигателей 21213.
  • Полный тюнинг двигателя Нива — при данном способе производится расточка цилиндров и замена коленчатого вала. Производится несколькими способами, в зависимости от того на сколько планируется повысить мощность и такое усовершенствование обычно производят, когда делают капремонт мотора.
    1. При замене коленвала на длинноходный , увеличиваются ход поршня до 84 мм и объем двигателя до 1,8 л.
    2. При расточке цилиндров для поршней диаметром 84 мм, достигается объем 1,9 л и мощность 101 лошадь. При этом необходимо сменить карбюратор на более производительный, расширить каналы в головке блока и установить облегченные шатуны.
    3. Максимально, объем двигателя можно увеличить до двух литров, если установить тюнинговый длинноходный коленчатый вал, спортивный распредвал, облегченные маховик и шатуны и расточить цилиндры до 84 мм. Такая переработка даст примерно 110 л.с. если доработать карбюратор или провести чип тюнинг двигателя Нива.

Все кардинальные способы тюнинга, связанные с увеличением рабочего объема с помощью расточки, влияет на ресурс двигателя. Двигатель 21213 и так не отличается длительным ресурсом, а после глубокого тюнинга он еще более сокращается.
