Ремонт каретки велосипеда (ЦЕНА)

Поломка каретки велосипеда — распространенная проблема. Наша веломастерская занимается ремонтом кареток велосипеда в Москве.

Цены на ремонт — от 400 до 1800 рулей, в зависимости от сложности.

Ремонт каретки велосипеда в Москве

Далеко не каждый велосипедист знает о существовании каретки на велосипеде, в то время когда этот механизм является одним из главных в велосипеде. Без него транспорт никуда не поедет. Кареточный узел находится в стакане( специальном месте). Он устанавливается  на велосипедах, чтобы закрепить шатуны между собой и соединить их с рамой. При неисправности педали не будут работать, а, значит, велосипедист просто не сможет двигаться вперед.

При производстве велосипеда механизм ввинчивается или впрессовывается в кареточную чашу, но из-за того, что он расположен очень близко к земле, механизм более подвержен загрязнениям, мешающим вращению и способствующим поломке.

В моей мастерской обеспечивается качественная очистка.

Модели велосипедов отличаются немного по своему строению, поэтому и каретки у них разные. В стандартном случае– 68 миллиметров, но бывают и единичные случаи, когда больше ста. Каретки велосипеда бывают двух видов:

  1. Разборные
  2. Картриджные (известные под другим названием– неразборные)

У каждого типа имеются свои плюсы и минусы. Картриджные не поддаются ремонту – это пожалуй их главный минус и особенность. Если механизм сломается или заржавеет, его будет невозможно починить, только выкинуть. Но, конечно, есть и плюсы. Точнее, один большой плюс – данный тип кареток очень долговечен. Каретка такого вида будет служить до того момента, пока не сотрутся подшипники. Механизм закрыт герметично, именно это защищает его от грязи в виде песка, пыли, воды. Даже после длительной эксплуатации каретки данного вида не подводят велосипедистов, поэтому производители часто устанавливают их на горные байки.

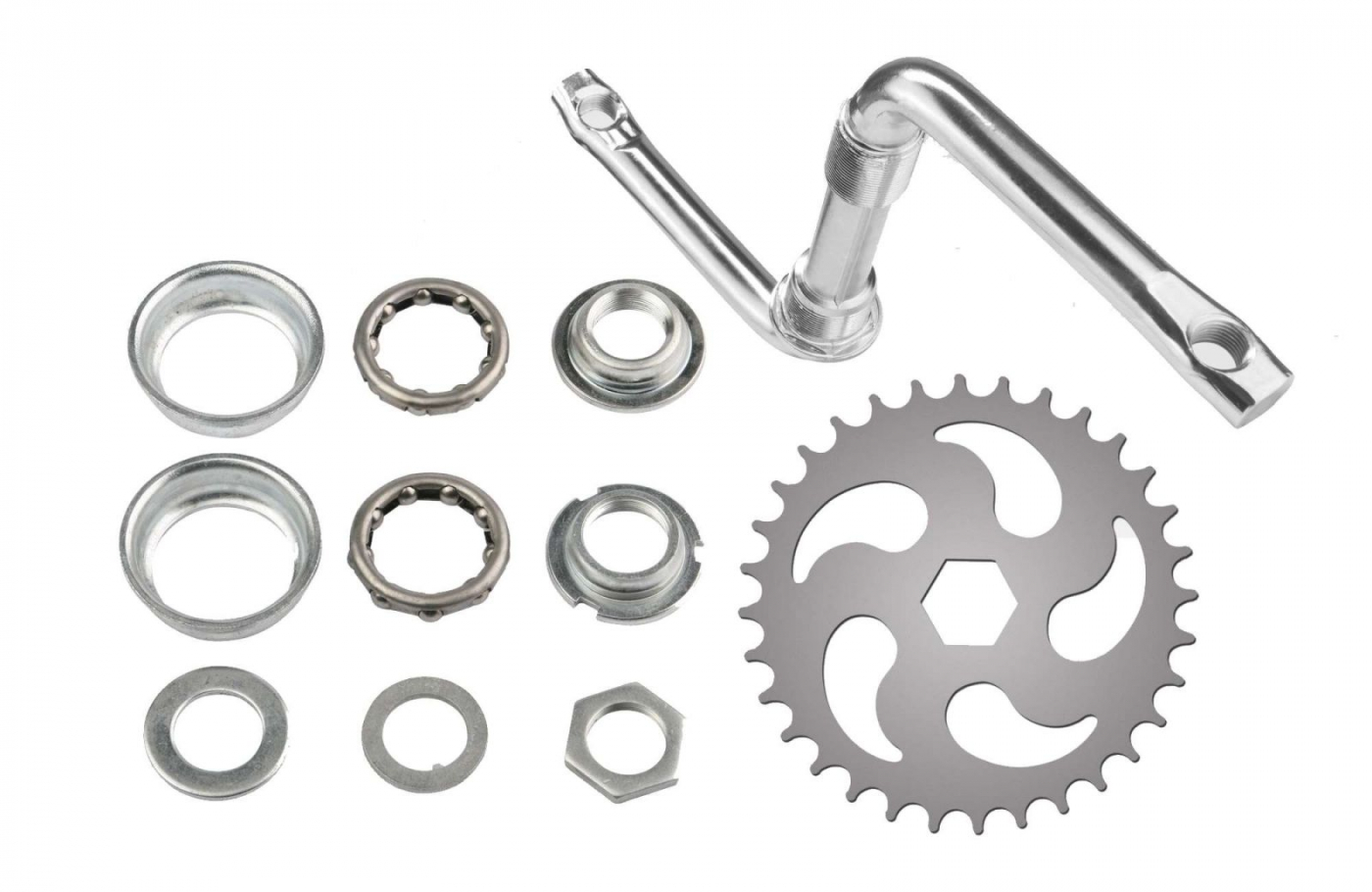

Разборные каретки отличаются по своему устройству. По сути, это всего на всего ось, на которой установлены подшипники. При таком типе каретки велосипедисту нужно иногда заглядывать и проверять состояние каретки, а в случае необходимости обращаться в салон для замены подшипников. Такой уход продлит время эксплуатации механизма.

Никакой механизм, несмотря на отменное качество, не будет служить вечно. Поэтому, в любом случае, кареточный механизм рано или поздно придёт в неисправность и потребуется качественная работа по ремонту.

Признаки поломки:

Налипшая грязь мешает механизму функционировать исправно, поэтому ехать становится тяжело, педали крутятся с большим усилием.

  • Скрипы и стуки.

Из-за экстремальной езды и физических нагрузок ось может перекосить, или могут разбиться подшипники. В таком случае образуется люфт. Скрипы и заедания могут сигнализировать и о повреждении шариков подшипника или сепаратора, о слабой затяжке клина шатуна или о слабом натяжении клина.

  • Педали начинают заедать

Если педали начинают заедать или производят противный скрип, то стоит обратиться в салон для ремонта

В моём салоне производятся все виды работ по ремонту каретки разных типов. При необходимости – замена. Я занимаюсь ремонтом более 15 лет и выполняю качественный ремонт кареток по низким ценам.  Использую только проверенные детали известных производителей.  Оснащение сервиса позволяет аккуратно обслуживать велосипеды, исключая срывы, поломки и повреждение комплектующих деталей. Цены зависят от степени сложности ремонта и загрязнённости механизма до ремонта.

Ремонт каретки велосипеда в Москве

Как снять шатуны и обслужить каретку

Для читателей нашего блога действует скидка 10%
по промокоду blog-BB30 на все товары, представленные в нашем магазине

            Существует огромное множество типов кареток. Принцип одинаков везде – ось, которая находится на шатунах или на каретке, вращается при помощи вашей мышечной силы внутри подшипников. Сейчас распространены каретки «закрытого» типа, где используются промышленные подшипники. В нашей сегодняшней статье мы рассмотрим вариант с выносными чашками для подшипников. Но самое главное, что принцип снятия и установки каретки одинаковый как для «картриджных» кареток с промподшипниками или обычными «насыпными» подшипниками, так и для кареток с выносными чашками.

Оглавление статьи:



Каретки бывают нескольких типов. Картриджная каретка

и ключ для неё выглядят так:

Ещё одни распространенный стандарт — это Hollowtech, ключ с кареткой выглядит так:

Обособленно стоят рамы с каретками типа Press Fit. Само название такого типа кареток намекает нам, что каретка не закручивается в раму, а запрессовывается, то есть резьбы для каретки в такой раме нет. Если в карбоновой раме, ради веса и сложности в производстве можно забить на вклейку металлической вставки с резьбой под каретку, то чем руководствуются производители, делающие алюминиевые рамы с таким стандартом не особо понятно. Тараканы, магнитные бури, маркетинг, слабоумие и отвага – выберите подходящую причину сами.

На заре этого стандарта даже встречались рамы с пластиковыми переходниками под обычные каретки. Рамы пустили в серию, а каретки для них – нет, приходилось как-то выкручиваться. Много проблем поимели тогда обычные пользователи и специализированные механики с этим стандартом, но сейчас ключ для запрессовки переходника или каретки можно достать практически в любой веломастерской.

Сама каретка типа Press Fit представляет из себя пластиковые проставки, в которые вставлены промподшипники.

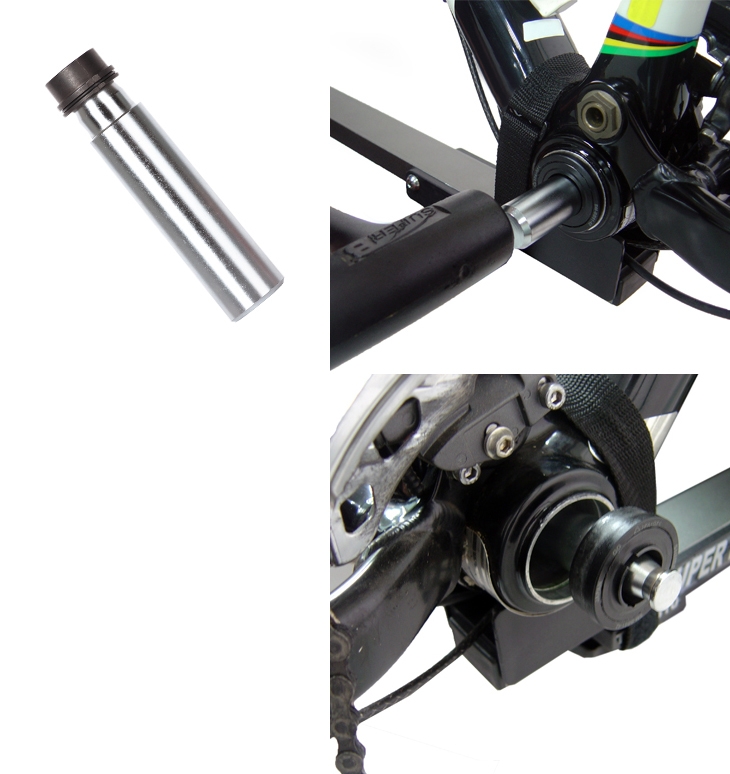

А запресовывают её с помощью специального инструмента:

Извлечение такой каретки обычно влечет за собой её смерть и замену на новую, так что давайте вернемся к нашей теме.

Шаг 1: Чтобы снять каретку вам потребуется освободить цепь от успокоителя цепи или переднего переключателя (если они у вас есть). У меня был вариант с успокоителем, поэтому с помощью шестигранника на 4мм я открутил болты, фиксирующие верхнюю рамку и нижний ролик, после чего снял их.

Это дало мне полный доступ к цепи.

Если у вас есть передний переключатель, то стоит перекинуть цепь на самую маленькую звезду спереди, это облегчит вам снятие шатунов;

Шаг 2: Переверните велосипед, так вам проще будет взаимодействовать с его компонентами во время ремонта. Под седло и руль можно подложить какую-то ткань или картон, чтобы ваше железо не поцарапалось;



Шаг 3: Открутите шатун. Возможны вариации, когда ось шатунов находится на шатуне и откручивать изначально необходимо правый либо левый шатун. Так же возможно, что на вашем велосипеде ось находится на каретке, а не на шатунах. Такая каретка называется «интегрированная»;

Шаг 4: Переключите передачу на самую маленькую звезду сзади, и надавив на лапку переключателя

освободите звезду от цепи;

Шаг 5: Избавившись от шатунов давайте перейдем к пункту с демонтажем каретки. Для этого вам скорее всего понадобится специальный ключ. Если у вас «картриджная» каретка, то вам понадобится специальной ключ. В моём случае это была каретка е13, у неё свой ключ. Сама каретка с ключом выглядят так:





Шаг 6: Обратите внимание на то, что с ведущей стороны (где находятся звёзды) чашки каретки с обратной резьбой, поэтому откручивать её нужно по часовой стрелке. На каретке есть надписи L и R на соответствующих чашках. Как вы уже догадались – это Left-лево и Right-право обозначающие правую и левую чашку. Чтобы разобраться с какой стороны велосипеда ставить соответствующую чашку – представьте себе, что вы сидите на седле велосипеда. По правой руке у вас будет правая чашка, а по левой – левая;



Шаг 7: Убедитесь в исправности подшипников, удалите все излишки старой смазки и грязи смажьте их при необходимости. Используя консистентную смазку смажьте посадочные места на чашках каретки.

Шаг 8: Консистентной смазкой смажьте посадочные места для подшипников на оси, если ваши шатуны снимаются с осью;

Шаг 9: Не забудьте про шлицы на оси, которые служат для зацепления шатунов с осью. Их тоже нужно почистить и смазать;

Шаг 10: Приступайте к сборке в обратном направлении. Все моменты затяжки обычно написаны прямо на деталях или в мануале к шатунам. Если у вас нет динамометрического ключа, то просто не стоит слишком усердствовать. Чашки должны быть хорошо закручены, но без излишнего усилия. Шатуны не должны люфтить или ходить со стороны в сторону, но и так же не стоит перетягивать их, так как вы можете пережать подшипники и шатуны будут плохо вращаться.





Итог

Замена или сервис каретки – дело не слишком хлопотное, но требующее определенных навыков и соответствующего инструмента. Если вы неуверенные в своих силах, возможно стоит обратиться в ближайшую вело-мастерскую. Но, если вы серьезно настроены, то стоит внимательно изучить каретку и правильно подобрать инструменты, которые вам понадобятся. Удачного ремонта!



Для читателей нашего блога действует скидка 10% по промокоду blog-BB30 на все товары, представленные в нашем магазине


Как самостоятельно разобрать и снять каретку велосипеда | Ремонт и уход

В одном автомобильном журнале как-то была напечатана статья о двух типах автовладельцев: тех, кто ухаживает за своей машиной, и тех, кто просто ездит и моет только перед продажей. Автор статьи рекомендовал с детства приучать мальчишек ухаживать за своим транспортом, начав, естественно, с велосипеда. В принципе, при наличии необходимых инструментов техническое обслуживание велосипедов действительно можно производить самостоятельно. Это касается не только мытья, подкачки шин, регулировки педалей, но и ремонта некоторых составляющих, например, каретки. Опытные велосипедисты знают, что каретка является одним из важнейших узлов велосипеда, который обеспечивает функцию крутящего момента шатунов велосипеда. Расположение каретки в нижней части велосипеда становится причиной того, что на нее попадает большое количество воды и грязи, и в результате сначала возникают посторонние звуки, свидетельствующие о нестабильной работе узла, а затем и его заклинивание. Именно поэтому необходимо производить регулярный осмотр и профилактическое обслуживание каретки велосипеда. Правд,а это возможно только в том случае, если каретка вашей модели велосипеда является разборной (так называемого открытого типа) и представляет собой вращаемую с помощью нескольких подшипников ось. Вся эта конструкция легко поддается разборке, смазке и замене отдельных запасных частей. На некоторых моделях велосипедов устанавливаются картриджные каретки, которые при возникновении неполадок подлежат исключительно замене, но не ремонту. В любом случае человеку, который берется за ремонт каретки велосипеда своими руками или замену, необходимо знать правила двух основных процессов – снятия и установки каретки.

Начнем с того, что прежде чем снимать каретку под квадрат, Octalink, ISIS с велосипеда у нас должны быть сняты шатуны иначе к каретке не подобраться.

Оглавление:

  • Откручиваем каретку с помощью специнструмента
  • Подготовка к установке новой каретки
  • Установка каретки в раму
  • Как снять каретку без съемника?

Обратите внимание, что прежде чем покупать новую каретку для замены старой вам нужно узнать длину вала каретки. А длину не померить, если вы не снимите шатуны и систему или не открутите каретку полностью.

Откручиваем каретку с помощью специнструмента

Сначала мы рассмотрим способ снятия каретки с помощью специальных съемников, так как это самы й простой и безопасный способ.

Для этого нам потребуется съемник для кареток:

Я рекомендую купить съемник, который крутится гаечным ключом и имеет сквозное отверстие. Это отверстие нужно, чтобы прижать съемник к каретке. Если этого не сделать, то при откручивании каретки съемник может сорваться и загнуть шлицы на чашке после чего открутить уже будет ОЧЕНЬ проблематично.

Я прижимаю съемник к каретке с помощью болта M8, такие же болты используются для крепления шатунов к валу каретки, только нам потребуется болт немного длиннее. А также проставочную трубку, которую я взял от старой втулки, чтобы не так долго закручивать болт в каретку (можно просто подобрать болт чуть короче, чтобы обойтись без проставок). Вот как это выглядит:

1. Устанавливаем съемник на каретку

Многие часто путаются в какую сторону откручивать каретку, если у вас не какой-нибудь редкий итальянский шоссейный велосипед, то каретка откручивается в сторону кручения педалей, т.е. левая чашка откручивается — против часовой стрелки, а правая чашка — по часовой стрелке. Правда легко запомнить?

Откручивать следует начинать с левой чашки, так как левая чашка поджимает каретку и поэтому правую чашку будет выкрутить заметно труднее.

2. Левая чашка. Далее я переместился в мастерскую, чтобы закрепить раму на стойке. Левую чашку крутим против часовой стрелки (в тут сторону, в которую крутим педали).

2. Правая чашка. Правую чашку откручиваю по часовой стрелке. Тут скорее всего нужно будет приложить больше усилия чем для левой. У меня в мастерской есть труба с помощью, которой я увеличиваю рычаг. Обычно с трубой откручиваются все — даже самые закисшие каретки.

Подготовка к установке новой каретки

Все мы сделали, что хотели и сняли каретку. Теперь нам нужно почистить резьбу в кареточном стакане от грязи и песка, смазать маслом и закрутить новую каретку. Смазку использовать необходимо, чтобы каретка не прикипела к раме (особенно актуально для алюминиевых рам) и можно было без проблем снять ее с велосипеда.

Установка каретки в раму

После того как резьбы смазаны можно устанавливать новую каретку. Главное убедиться, что чашки вы вкручиваете с нужной стороны. Для этого можно посмотреть на саму каретку, на ней обычно написано, где левая и правая сторона.

Также следует аккуратно вкручивать чашки в раму, так как если вдруг чашка встанет криво и вы ее вкрутите, то сорвете резьбу особенно опасно для алюминиевых рам. Поэтому если вы чувствуете, что туго закручивается, не крутите дальше, а вернитесь назад и попробуйте снова, скорее всего вы не попали в резьбу.

Как снять каретку без съемника?

Хотелось бы мне написать ответ на этот вопрос, что «никак», но на самом деле есть несколько варварских способов, которые не гарантируют результата и могут повредить ваш велосипед. Если вы готовы рискнуть и не хотите покупать специальный ключ, то приступим:

1. Большой разводной ключ. Берем разводной ключ и сильно обхватываем чашку каретки. Крутим в сторону кручения педалей и надеемся, что ключ удержит чашку и вы ее открутите.

2. Зубило (отвертка) и молоток. Упираемся зубилом в шлицы каретки и бьем как следует пока чашка не сдвинется с места.

Шатуны велосипеда – это одна из самых важных деталей велосипеда, которая необходима для движения не меньше, чем карданный вал необходим автомобилю.

Шатуны изготавливают разных типов (стальные шатуны, алюминиевые шатуны, полые шатуны и т.п.) и существуют различные способы посадки шатунов на каретке – это и шатуны под шлиц, и шатуны под квадрат, и более современный вариант с накидным шатуном, и стандартное крепление со шпонкой (как делалось раньше на советских велосипедах. Сейчас этот стандарт практический полностью вытеснен более современными типами).

Зачем снимать шатуны с велосипеда

Иногда требуется снять шатуны велосипеда для того, чтобы получить доступ к обслуживанию каретки или прочистить грязь.

Сами шатуны могут ломаться. На первый взгляд это кажется невероятным развитием событий, но шатуны подвержены изгибам, повреждению шлица, шатуны могут ломаться в любой из точек или, что является наиболее частым недугом, получают повреждение резьбы для крепления педали.

Резьба в шатуне для педали – это отдельная печальная тема. Часто пользователь перетягивает эту резьбу или наоборот не всегда контролирует затяжку и подтягивает разболтавшееся крепление. Это приводит к повреждению резьбы. Можно было бы нарезать резьбу большего диаметра, но тогда в образовавшееся отверстие не встанут стандартные педали. Помимо этого, резьба может повредиться из-за того, что ремонтник начал вкручивать педаль под небольшим углом и срезал грани резьбы, или лучше сказать – самостоятельно угробил резьбу. Во всех этих случаях шатуны потребуется демонтировать и/ или заменить на новые. Можно попытаться отремонтировать шатуны.

Шатуны с велосипеда потребуется снять и в случае, если нужно поменять звезды (или одну из звезд). Ведь на современных шатунах звезда крепится не при помощи сварочного аппарата или расклёпа, а при помощи так называемых бонок. Звезда – это расходный материал, который выходит из строя и снашивается гораздо быстрее, чем сами шатуны.

Больше всего проблем возникает с алюминиевыми шатунами. Если качество их изготовления низкое, то они активно ломаются и снимаются с большим трудом. Всё дело в некачественном алюминии, используемом на дешевых изделиях.

Как снять шатуны с велосипеда

В идеальном случае, когда мы используем качественное оборудование и имеем съемник для шатунов с велосипеда, сложностей возникнуть не должно. Вся конструкция в этом случае работает так, что помогает нам выполнять необходимые для технического обслуживания действия.

Перед снятием шатуна нужно открутить фиксирующий болт – шестигранник или стандартная гайка/болт. Делать это нужно очень аккуратно, чтобы не завалить грани на шестиграннике/гайке. Дальше, казалось бы, шатун должен соскочить, но этого не происходит. Используется посадка с натягом. Руками шатун не снять и потребуется выжимка шатунов.

Если рассматривать современные шатуны, то в центральное отверстие шатуна вкручивается специальный съемник-выжимка, который упирается в каретку и стаскивает (при кручении гайки съемника) шатун с его посадочной точки. Так снимаются и шатуны под квадрат, и шатуны под шлиц. Съемник нужно вкручивать абсолютно ровно и на всю длину резьбы. В противном случае, съемник вытащит себя сам вместе с резьбой, а шатун останется на месте.

На некоторых системах съемнику не во что упереться на каретке. В этом случае, нужно или оставить на месте фиксирующий винт, прижимающий шатуны и упереться в него, или подложить монетку. Можно использовать продольную ось (болт или ось колеса), для того, чтобы упереться в соседний фиксирующий винт. Важно помнить, что можно случайно повредить резьбу болта фиксации шатуна на каретке или впресовать ваш упор в резьбу каретки, а это потребует замены каретки, что иногда ещё даже более трудоемко и дорого.

С шатунами на шпонке ситуация немного сложнее. Там предварительно нужно выбить шпонку, а затем раскачать шатуны (например, легкими, но резкими ударами молотка через деревянный брусок). Есть ещё рекомендация прокатиться без шпонки по двору, пока шатун не раскачается сам, правда этот вариант не всегда эффективен. Шпонка выбивается молотком. Для таких шатунов съемники не предусмотрены. Он сбивается молотком.

На практике ситуации обычно бывают разные и они сильно отличаются от желаемого идеала. Шатуны часто пригорают или срываются гайки крепления, да и сами шатуны не всегда слезают с посадочной точки на каретке очень легко. Какие же проблемы встречаются чаще всего?

  1. Повредилась центральная резьба для съемника на шатуне

Это очень неприятная ситуация, которая, по сути дела, отменяет возможность снять шатуны легко и ставит вас перед вопросом, как снять шатуны без съемника.

Потребуется раскачать шатун самостоятельно (резкими движениями, предварительно залив шлиц WD-40) или сбить их молотком через деревянный брусок. Воздействие должно иметь ударный характер. Важно не повредить раму или каретку. Посадочная точка шатуна аккуратно околачивается по периметру с разных сторон в направлении «от рамы», чтобы шатун соскочил.

Если после проколачивания через брусок шатун «не пошёл», то нужно использовать монтировку или зубило. Оно вставляется в пространство между кареткой и шатуном и используется как рычаг или прямая палка для удара.

Мера воздействия зависит от того, будете ли вы дальше использовать шатуны или замените на новые.

Часто выручает вариант проехаться без фиксирующего болта пару километров, пока шатун сам не раскачается.

Иногда шатуны с креплением под квадрат из мягкого алюминия настолько сильно напрессовываются на квадратный шлиц, что получается эффект сопоставимый со сваркой. В этом случае вариантов снять шатун без повреждения практически нет. Можно рассверлить основание шлица или сделать распил ножовкой.

Практикуется и вариант разогрева шатуна газовой горелкой. Но вариант это не самый хороший, т.к. в данном случае можно испортить алюминиевую раму или выжечь пластмассовые вставки из каретки. Если вставок нет, то испортится масло внутри каретки. Однако, в редких случаях этот прием сильно выручает. Для того, чтобы разогреть шатун, нужно прокаливать точку крепления шлица газовой горелкой или паяльной лампой. Затем, желательно ещё горячий шатун, сбить молотком.

Есть ещё способ изготовить импровизированный съемник. Например, сделать в шатуне отверстие и закрепив в нем некоторый болт, пытаться упереть его в соседний шатун. Дальше аналогично стандартному съемнику выжимать шатун.

  1. Повредился шлиц на фиксирующем болте или срезались грани гайки

Это довольно существенная проблема, о которой, наверное, стоило сказать с самого начала. Если вы по «счастливой» случайности испортили шлиц на болте, который фиксирует шатун на его месте, вам предстоит множество радостных приключений.

Когда вам нужно снять шатун с каретки велосипеда, то в первую очередь следует открутить фиксирующие болты. Когда шатуны работают, они всегда имеют некоторый микролюфт (особенно шатуны на квадрате). Это микродвижение постоянно закручивает болт фиксации шатуна. Правый шатун закручивает болт, а левый раскручивает. Поэтому, шатун со звездочками намного сложнее открутить. Если при откручивании вы обнаружили, что болт не идёт, то не нужно торопиться.

Шатуны фиксируются или шестигранным болтом, или гайкой, или самым обычным болтом. Больше всего риск сорвать грани у шестигранного болта. Поспешные действия и использование заваленного шестигранника увеличивают этот риск. Поэтому, всегда аккуратно и тщательно фиксируйте любой ключ, прежде чем приложить усилия. Если винт не сдаётся, используйте WD-40 и аналогичные средства. Примените увеличенный рычаг и плавно, без рывков выкручивайте болт миллиметр за миллиметром.

Винт можно немножко разогреть (опять-таки, очень аккуратно) или вколотить туда торкс на большой размер.

Если вам посчастливилось сорвать шлиц, то придётся высверливать болт.

Как высверливать болт?

Это довольно сложная процедура, требующая определенных навыков. Строго по центру болта делается насечка керном. Дальше тонким сверлом на небольшой скорости начинаете рассверливаться отверстие строго в центре. Если сверло уплывает, то всеми силами возвращаете его к центру, помогая керном. Когда готово центральное отверстие его нужно расширять. Постепенно увеличиваем диаметры свёрел. Следите за соосностью. Если взять сверло большего диаметра и сверлить им, то отверстие опять-таки может уплыть. Когда диаметр сверла будет уже сопоставим с диаметром фиксирующего болта, попробуйте вбить в отверстие отвертку и выкрутить болт так. Если этого не получилось сделать, то сверлите опять большим диаметром. Когда до нитки резьбы на посадке останется около 1 мм, нужно просто выковырять остатки болта стамеской или керном. От него останется лишь тонкая фольга. Будьте внимательны, и не сосверлите резьбу.

Иногда выручает обсверлить болт таким образом, чтобы шатун мог слететь с каретки. Тогда остаток болта можно выкрутить тисками или газовым ключом.

Если же ваши шатуны фиксируются гайкой, то пусть это и устаревшая модель, но вам повезло чуточку больше.

Похожие статьи

В чем наши преимущества

Специализированный сервисный центр Veloremont в Москве занимается обслуживанием велосипедов всех типов и марок. При любых признаках неполадок воспользуйтесь услугами профессионалов, чтобы в самые короткие сроки устранить неисправность, восстановить управление и плавный ход двухколесного транспорта. Мы проводим обслуживание горных и городских велосипедов.

Заказать обслуживание велосипедов у нас выгодно по многим причинам:

  1. Бесплатная диагностика всех узлов без разборки велосипеда. Получите подробные консультации специалистов, чтобы определить причину проблемы.
  2. Доступные цены на полный перечень услуг. Ознакомьтесь с прайс-листом и убедитесь, что ремонт предлагается очень недорого.
  3. Быстрое выполнение заказов. Если вашему велосипеду требуется срочное обслуживание, то вы получите квалифицированную помощь без лишних затрат. Даже устранение серьезных неполадок потребует минимум времени.
  4. Удобное расположение. В данный момент мы располагаем пятью сервисными центрами в Москве, поэтому вам не придется тратить много времени на дорогу.
  5. Возможна доставка велосипеда к месту ремонта и обратно. Сэкономьте время и закажите выезд специалиста по адресу.

Нашим клиентам предоставляется гарантия 45 дней – это главное подтверждение качественно выполненной работы. Обслуживание городских и горных велосипедов выполняется опытными профессионалами, которые хорошо разбираются в своем деле. Наша компания стала частью поддержки компании велогонщиков Rollallday, что свидетельствует об очень высоком профессиональном уровне.

Как снять кассету звездочек без съемника?

Иногда вместо первого инструмента с цепью люди советуют «накинуть тряпку на звезды» и повернуть гайку съемником. Скажу честно — я попробовал. Тряпка превратилась в лохмотья от острых велосипедных зубов.

Второй вариант подмены фиксатора кассеты — это взять старую цепь, накинуть ее одним концом на кассету, а второй конец накинуть на обод колеса-покрышку. Зафиксировать там и повернуть гайку съемником.  У меня в результате накинутая на покрышку цепь продавила покрышку до обода и помяла последний.

Третий вариант пришел сам собой, когда я подробно изучил устройство фиксатора 🙂 Нам опять понадобится старая цепь, палка, 4 самореза и отвертка. Гвозди лучше не использовать — их выдирает из палки на «ура».

Собираем все вместе, как на фотографии профессионального съемника кассеты Shimano.

Снятие кассеты велосипеда

Берем второй важный инструмент, и разводной ключ. Накидываем съемник на колесо и устанавливаем зубастую фигню в гайку. Ну и любимый разводной ключ там же 🙂

Затем жмем вниз с обеих сторон.

Получается вот такая вот штука — точнее ничего не получается 🙂 Я взял палку из какого-то прессованного картона, которая благополучно показала мне свои кишки. Следующая палка была из высушенной березы.

Накидываем ее вновь на колесо.

Жмем с двух сторон вниз. Слышим микрощелчки гайки (там ребристая поверхность, и когда вы закручиваете гайку — она надежно фиксируется).

Скидываем кассету с хаба, промываем и осматриваем каждую звездочку. Если на какой-нибудь из звездочек выработка довольно велика — то лучше эту звездочку поменять. Чаще всего вырабатываются звездочки «любимой передачи». Обычно средние, так как там наиболее легкое усилие при педалировании. В моем случае звездочки в довольно хорошем состоянии, и после дефектовки я решил собрать их обратно в том же виде, без замен.

Замена звездочек заднего колеса на велосипеде

Сборка идет в обратном порядке. По большому счету перепутать стороны звездочки (какой стороной наружу ставить)  стремится к нулю, так как на хабе есть направляющие. И «задом наперед» звездочки поставить проблематично. Но, будьте аккуратны — молотком, я думаю, туда звезду забить можно 🙂

Затем, последней, устанавливаем гайку. Закручиваем ее от руки до упора. Здесь уже цепью на палке можно не пользоваться, так как вращение будет в другую сторону и хаб не будет прокручивать. Но я, все же, рекомендую вам воспользоваться вашим самодельным инструментом.

Момент затяжки этой гайки должен быть довольно сильным — 40 нюьтон на метр (4 килограмма приложенные к рычагу длиной 1 метр). И если вы просто затянете ключом эту гайку (без удержания цепью), то есть все шансы вывернуть спицы из колеса.

А как вы снимаете кассету с вашего велосипеда?

Алекс «На Байке» Сидоров

Блюдо дня: Кен Блок выпустил новое видео — Джимхана — 9. У меня сердце замирает, когда смотрю на его трюки.

Похожие записи:

  1. Как перебрать подшипники если колесо захрустело Знаете, как обнаружить почти 90% неисправностей велосипеда? Поднять заднее колесо…
  2. Чистка и смазка велосипедной цепи Давайте продолжим ломать копья по поводу чистки и смазки велосипедной…
  3. Ремонт камеры — или как доехать до дома с пробитым колесом. Вчера во время и после тренировки я прямо-таки маниакально проверял…
  4. Как легко отрегулировать задний переключатель велосипеда Настроить задний переключатель (Shimano, SRAM) легче, чем вы думаете. Это…

Велоподшипники 16х31х10мм. Ремонт велосипедного картриджа.

Картриджи велосипедных кареток имеют нехорошую особенность: требуют обслуживания.
Материал о том, как это можно сделать, представлен ниже.

Картридж для резьбовой каретки BSA 1,37″ 24tpi в представлении не нуждается.
Такими или подобными картриджами укомплектованы 90% велосипедов, представленных на рынке.

Всех их объединяет общая особенность: используется шарикоподшипник нестандартного типоразмера 16*31*10мм (внутренний диаметр * наружный диаметр * толщина).

Какое-то время назад подшипники комплектовались пыльниками с надписью «6002RS«, что внесло путаницу.

Подшипники 6002RS стандартного типоразмера 15*32*9мм производятся всеми ведущими (и неведущими тоже) мировыми производителями.

Часто происходила ситуация.
Незадачливый покупатель приходил в магазин, покупал пром 6002RS, сделанный например в Европе, и радостно бежал домой. Где его ждал сюрприз: вдруг оказывалось, что два совершенно похожих с виду подшипника — различны по размерам. )))
Хотя надписи на пыльниках совпадали: 6002RS.
Кстати, без использования линейки или штангенциркуля перепутать подшипники очень легко.

К настоящему времени производители исправили ситуацию и наштамповали достаточно пыльников с правильной надписью «163110».
Лучше поздно, чем никогда. ©

Вслед за ними исправились дилеры и продавцы стандартных подшипников.
Если раньше при попытке заказать пром 6002RS 16*31*10мм, менеджер впадал в ступор, то теперь в каталогах магазинов подшипник обозначен корректно: «163110» или «16*31*10мм».

Ну ладно, с маркировкой разобрались. А что делать с надёжность?
Ответ: ничего.

Во первых, всё сделано в Китае. Как ни парадоксально, но все подшипники типоразмера 16*31*10мм, которые прошли через мои руки, сделаны именно там.
Да, некоторые сделаны чуть лучше, некоторые — чуть хуже. Но всё равно в Китае.
За всё время поисков мне ни разу не встретился подшипник типоразмера 16*31*10мм, сделанный, например, фирмой NSK или SKF.

Во вторых, нагрузочная способность подшипника 16*31*10мм определяется количеством и диаметром тел качения (шариков).
Поскольку официально подшипник 16*31*10мм не производится, то и официальной документации на этот типоразмер нет.

Для тех, кто любит формулы и всякие расчёты, есть материал:
Кузьменко А.Г., Криворотько В.М. РАСПРЕДЕЛЕНИЕ НАГРУЗКИ МЕЖДУ ШАРИКАМИ В РАДИАЛЬНОМ ПОДШИПНИКЕ КАЧЕНИЯ (файл pdf есть в открытом доступе)

При использовании подсказок, изложенных в данном манускрипте, несложно посчитать самостоятельно нагрузочную способность (НС) любого шарикоподшипника.

Для подшипника 16*31*10мм конфигурация: 9 шариков * ф4,76мм.

НС составляет около 500 кгс.
Такой нагрузочной способности для каретки велосипеда явно недостаточно.
Для сравнения, НС подшипников каретки Томпсона около 1000 кгс (т. е. в 2 раза выше, что значительно повышает надёжность и долговечность).
Вывод прост: подшипник 16*31*10мм способен работать в кареточном узле велосипеда.
Но особой надёжности ожидать не следует.
По факту они выдерживают от 100 км до 2-3 тысяч км пробега при щадящих условиях эксплуатации.

После чего владелец велосипеда вынужден или покупать новый картридж на замену.
Не наш метод. ©

Или выполнить техобслуживание (ТО) картриджа своими силами.
Вот по этому пути мы и пойдём.

Потребуются:
— пара новых подшипников (по ссылке в топике темы или из любого другого магазина; цена колеблется от 1 доллара за штуку и выше)
— набор инструмента

Для начала необходимо разобрать картридж. Это можно сделать при помощи слесарных тисков, кувалды и какой-то там матери. Но это травмоопасно (имхо).
Попробовав несколько раз этот способ, я отбил себе руки и отказался от него навсегда.
Токарь за соответствующее вознаграждение по моим эскизам сделал приспособление с названием «горшок«.

Приступаем к разборке.
1. Картридж, требующий разборки

2. Снимается нижний «блин», картридж ставится на «горшок», пара нижних гаек закручиваются от руки

3. Лёгким движением руки картридж разбирается…

4.… Разбирается

5. Чтобы снять левый подшипник, потребуется левая чашка картриджа и контрагайка с резьбой 1,37″ 24tpi

6. Ставится на «горшок»

7. Еще минута…

Всё, картридж разобран. Потребуется 10-15 минут, если не отвлекаться на фотосъёмку.

Количество смазки в подшипниках — кот наплакал.

или

Согласно мнению знакомых сервисменов, если в новый подшипник добавить самую дешёвую консистентную смазку (тот же Литол-24 или солидол-Ж) под завязку, ресурс подшипника возрастает в разы.
Понятное дело, что качество стали подшипника от этого не улучшится, но от попадания воды немного защитит, т.к. от переизбытка смазка начинает «лезть наружу» через зазоры около пыльников подшипника.
Словом, спорное решение.

Далее сборка картриджа не представляет особых сложностей.
1. Подшипник запрессовывается на «горшке» в правую чашку картриджа.
2. Узел правая чашка+ подшипник напрессовывается на вал ударами молотка по внутреннему кольцу подшипника.
3. Ставится распорная трубка между подшипниками.
4. Напрессовывается левый подшипник (ударами молотка по внутреннему кольцу).

ТО картриджа выполнено.
Далее картридж можно ставить в кареточный стакан рамы.

Всем спасибо за внимание.

1. Все материалы в обзоре предоставлены как есть.
2. Если кто-то не согласен с изложенным материалом или мнением автора, смотрите п.1

Замена каретки на велосипеде, как снять шатуны, как снять каретку, как разобрать каретку. – Учимся как чинить все самому
