ШРУС бирфилд, Лебро или трипоид?

На сегодняшний день в передних приводах Нива используется 3 основных типа внутреннего ШРУСа: шариковый, трипоид и Лебро.

Бирфилд, или шариковые ШРУСы

На Ниву и Шеви Ниву заводом-изготовителем устанавливаются внутренние ШРУСы Бирфилд (шарниры равных угловых скоростей), которые состоят из гранаты (корпуса) привода и внутренней обоймы сепаратора с шариками, вращающегося по канавкам. Отсюда и наиболее распространенное название Бирфилдов — шариковые ШРУСы. Во внутреннюю обойму устанавливается вал приводов, который соединяет его с наружным приводом.

Для нивавода, периодически съезжающего с асфальта, заводской ШРУС — один из самых проблемных узлов автомобиля.

Его конструктивные недостатки заключаются в следующем:

восприимчив к нагрузкам, возникающим при осевом перемещении из-за недостаточного продольного хода;
подвержен износу при больших углах поворота ШРУСа;
не выдерживает больших моментов на скручивание;
как следствие, «живет» достаточно недолго.

Все это создает целый ряд проблем для ниваводов:

а) когда при разрушении сепаратора шарики высыпаются, крутящий момент перестает передаваться с редуктора на колеса и уходит на гранату ШРУСа, что означает полное отключение переднего привода Нива в случае, если на ваш автомобиль не была установлена блокировка дифференциала. Иными словами, машина просто не едет. В условиях бездорожья это если не тупиковая, то достаточно затруднительная ситуация.

б) Отсюда — первый вывод: нужно иметь при себе ЗиП. Чтобы установить новый сепаратор вместо разрушенного стокового, нужно проконтролировать, чтобы положение шариков в канавках соответствовало заводской схеме. Однако сепараторы отдельно не продаются,и чтобы так починить ШРУС, нужно еще где-то раздобыть «донора». Кроме того, в осуществить такой ремонт в полевых условиях практически нереально, проще будет полностью заменить гранату.

в) Отсюда — второй вывод: нивавод всегда должен иметь при себе левый и правый внутренние ШРУСы

г) Замена пыльника со ШРУСами — тоже весьма трудоемкая задача из-за необходимости контролировать положение шариков в канавках. Поэтому многие ниваводы вообще отказываются от передних приводов на Ниву типа ШРУСи переходят на трипоидные привода.

Вместо бирфилда — трипоиды

Внешне трипоиды от шариковых ШРУСов практически не отличаются. Они представляют собой гранаты с тремя канавками, однако имеется существенное конструктивное отличие: вместо сепаратора с шариками здесь установлен трехшип, на шипах которых крутятся три ролика на игольчатых подшипниках.

Трипоиды хороши тем, что даже в при поломке в условиях бездорожья они позволяют с грехом пополам доехать до цивилизации (то бишь, ближайшего СТО).

Основной минус трипоидов заключается в малых углах работы в сравнении с ШРУСами. Это вызвано их конструктивными особенностями. Максимальный угол работы таких приводов равен 22

0, а оптимальный и вовсе не более 4⁰.

Есть еще один важный момент: хотя при превышении оптимального угла работы трипоид, конечно, будет работать, однако с ощутимыми вибрациями и рывками, вызванные тем, что угловые скорости частей трипоида перестанут совпадать. И чем больше угол, тем больше расхождение в угловых скоростях

Как показывает практика, при больших углах палка привода зацепляется за выступы канавок гранаты и происходит преждевременный износ игольчатого подшипника, что проявляется в значительном люфте приводов.

Передние привода со ШРУСом Лебро

Есть третий, и как показывает практика, оптимальный вариант конструкции внутреннего шарнира равных угловых скоростей — ШРУС типа Лебро (Loebro). Именно они входят в комплект передних приводов Нива от ИЖ-ТЕХНО.

В чем особенности и преимущества данного типа ШРУСов?

Во-первых, за счет своей конструкции ШРУС Лебро имеет увеличенные углы работы, что обеспечивает больший ход подвески при меньших вибрациях (по сравнению со стоковыми ШРУСАми и триподами).

Это отличает такой тип ШРУСа от шарниров «Трипод», углы работы которых существенно ограничены из-за конструктивных особенностей. При этом ШРУСы Лебро имеют более надежную конструкцию по сравнению с шариковыми ШРУСами бирфилд (birfield).

Во-вторых, ШРУСы Лебро надежны и долговечны. ШРУСы передних приводов Нива от ИЖ-ТЕХНО прошли испытания на прочность на стенде, где колесо было поджато таким образом, чтобы сымитировать нагрузку, эквивалентную движению 2-тонного авто по асфальту. В ходе испытаний ШРУСы показали себя хорошо: никакого хруста и поломок при пробеге более 50 тыс. км!

В-третьих, они просты в установке. Для замены гранаты вам нужно будет лишь установить стопорное кольцо внутреннего ШРУСа и закрутить 6 винтов крепления. Объем и продолжительность работ сокращаются вдвое! Согласитесь, для бездорожья, где удобства для обслуживания приводов отсутствуют в принципе, это немаловажный фактор.

Подводя итог вышесказанному, следует отметить, что ШРУС Лебро показали себя как оптимальное решение для передних приводов Нива, отвечающее параметрам цена-качество.

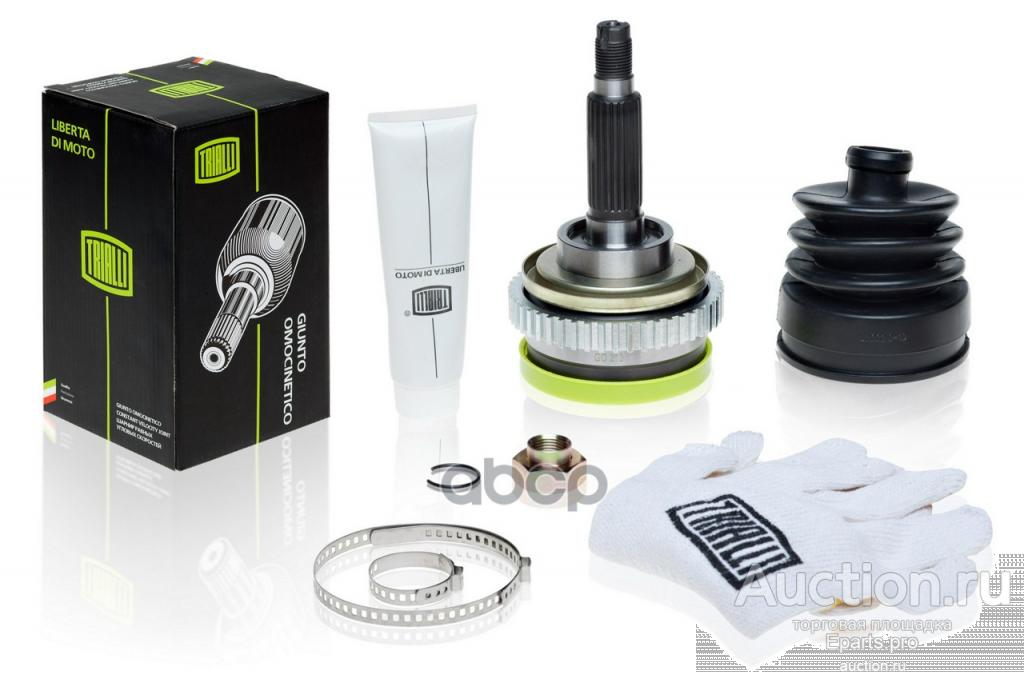

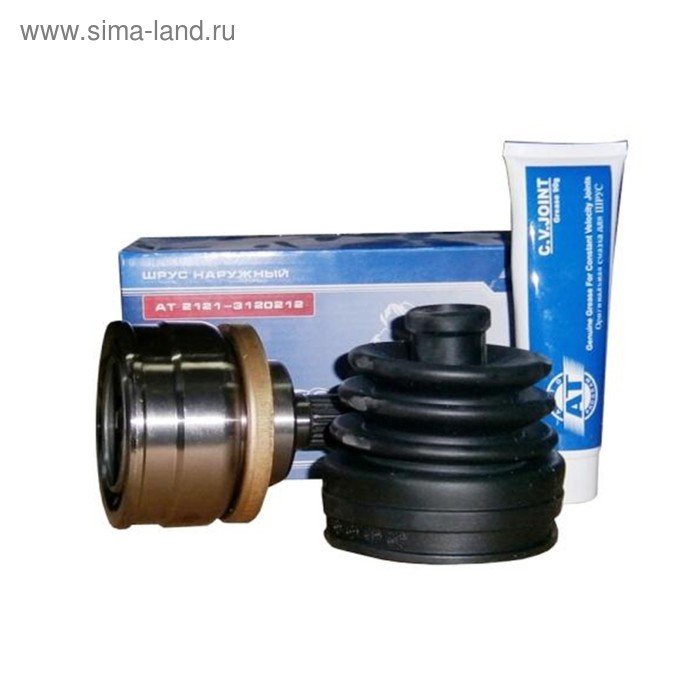

ШРУС (граната) наружный 24 шлица для Нивы и Шевроле Нивы

Выбор гранат для автомобилей семейства Нива — дело, вызывающее множество вопросов.

Как узнать какая граната хрустит?

— Диагностика приводов вполне под силу любому Нивоводу. Хруст наружного ШРУСа обычно возникает, когда водитель поворачивает с полностью или сильно вывернутыми колесами (в свою сторону). Особенно это хорошо слышно, если в это время еще и “поддать газу”. В этот момент шарнир испытывает максимальные или приближенные к этому нагрузки и в случае, если он неисправен, то и возникают упомянутые звуки. Внешне это может проявляться тем, что будет чувствоваться “отдача” в руль при поворотах. При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправо — левый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины.

Диагностика внутренних шарниров дается намного труднее. Для этого выберите канаву такой глубины, чтобы колесо могло свободно уйти туда на максимальную глубину, при этом, не нужно выбирать слишком глубокую, иначе есть риск повредить детали подвески. После этого, под некоторым углом к канаве, преодолейте ее, стараясь держать руль прямо и не осуществляя никаких поворотов. Колеса должны ровно и по очереди войти в углубление. Появление хрустов свидетельствует о неисправности внутреннего ШРУСа. Сторона неисправного механизма соответствует тому колесу, после въезда в канаву которого появился характерный звук.

ШРУСы с каким количеством количество шлицов выбрать?

— Гранаты на 22 шлица ставились в основном на карбюраторные Нивы. С переходом на инжектора и рестайлинг 2008 года, их перестали выпускать. На Шевроле Ниву всегда ставились гранаты на 24 шлица. Гранты на 24 шлица толще, чем на 22 и как следствие — крепче. Заводские оригинальные гранаты на 22 шлица давным давно не производятся. Считается, что в ступицах под 22 шлица больше мяса, но это не мешает им частенько ломаться. В свою очередь ни одной ступицы ИжТехно на 24 шлица нам так и не удалось сломать. Некоторые предпочитают оставлять внешние гранаты на 22 шлица как «слабое звено», которое проще всего заменить в полевых условиях.

Как заменить внутренние гранаты на 22 шлица гранатами на 24 шлица?

— Для того, чтобы перейти на внутренние гранаты на 24 шлица необходимо поменять дифференциал редуктора на 24 шлицевой либо установить блокировку на 24 шлица. Валы приводов менять не нужно. Они универсальные и подходят к любым гранатам.

Как заменить наружные гранаты на 22 шлица гранатами на 24 шлица?

— Для того, чтобы перейти на наружные гранаты на 24 шлица необходимо поменять ступицы на 24 шлицевые, например ИжТехно. Валы приводов менять не нужно. Они универсальные и подходят к любым гранатам.

Можно ли заменить сначала внутренние гранаты, затем через какое-то время внешние?

— Количество шлицов внутренних гранат и внешних никак не взаимосвязаны. Гранаты парами можно менять поэтапно: отдельно внутренние и отдельно наружные. Можно поменять сначала наружную гранату и ступицу с одной стороны, затем с другой.

Отлифтовал машину. Почему начали хрустеть внутренние гранаты?

— В гранах шарики со временем накатывают канавки. При изменении угла работы приводов новая траектория движения шариков пересекает эти канавки(старые траектории). Мы это чувствуем как хруст. При существенном изменении угла работы приводов(при лифтовке Нивы) следует заменить внутренние гранаты на новые. В подавляющем большинстве случаев хруст со временем не проходит. Даже если вы отлифтовали автомобиль и поездили на хрустящих шрусах — их можно продолжить эксплуатировать на другом авто с штатной подвеской.

Хрустит граната. Пора менять?

— Обычно хруст гранаты не означает скорую её кончину. Известны случаи, когда Нивы годами ездят на хрустящих гранатах. Хруст также может быть вызван повреждением пыльника и попаданием инородных частиц в гранату. В этом случае можно попробовать промыть ШРУС, заменить смазку с пыльником и продолжить эксплуатировать деталь.

Есть ли смысл устанавливать гранаты трипоидного типа?

— Единственный ощутимый плюс трипоидных гранат — меньшая цена по сравнению с шариковыми. Минусы — для лифтованных машин необходима доработка(расточка). НЕ является ШРУСом (шарниром равных угловых скоростей), а значит передаёт момент неравномерно(скорость вращения меняется трижды за оборот). Очень быстро в гранатах трипоидного типа появляется неприятный и вполне ощутимый люфт.

— Почему бы не купить привод в сборе?

Мы рекомендуем вместо штатных устанавливать усиленные валы приводов ValRacing. Они выполнены из торсионной стали, а следовательно отлично поглощают трансмиссионные удары, на дольше сохраняя тем самым гранаты. Из нашей практики: после замены валов приводов гранаты начинают жить гораздо дольше, чем раньше. Поломки в большинстве случаев связаны с повреждением пыльников.

— Устанавливать ли внешнюю пластиковую защиту пыльника?

Вреда от внешней защиты гораздо больше чем пользы. Инородные предметы, попадающие между этой защитой и пыльником, очень быстро уничтожают последний.

Оставить ли внешние пыльники или заменить? Какие пыльники приводов для Нивы посоветуете?

— Рынок пыльников довольно широк и динамичен. Нередко хорошая модель пыльников через какое-то время перестаёт производиться также качественно как раньше и наоборот. Мы стараемся держать в ассортименте только проверенные на личном опыте пыльники с адекватной ценой.

Замена внутреннего и наружного ШРУСа на ВАЗе и Ниве

Строение

Важно! Если вы решили самостоятельно заменить ШРУС полностью или поменять его отдельные детали, нужно разобраться в его конструкции, и только после этого производить демонтаж и последующую замену.

Замена ШРУСа дорогостоящая процедура, которая в сервисном центре существенно отразится на толщине кошелька автовладельца. Деталь выполнена из сверхпрочных материалов, устойчивых к механическому воздействию и агрессивной среде. Соответственно, данные материалы как и сама деталь, достаточно дорогие.

А цена замены ШРУСа будет оставлять примерно половину стоимости механизма. Именно поэтому многие стараются заменить его самостоятельно, дабы сэкономить на ремонте часть средств. Но не все рождаются автомеханиками, потому простой обыватель для начала должен узнать, из каких деталей состоит механизм. Вот их список:

сепаратор;
шарики;
кулак;
корпус;
внешний и внутренний пыльники.

Пыльники выполняют сразу две функции, они защищают шарнир от попадания пыли и грязи. Ведь по сути ШРУС – это внешняя деталь, которая расположена на днище автомобиля. А значит – все мелкие частицы при езде попадают на шарниры точно так же, как на остальные части ходовой.

На каждом приводе колеса расположено по два механизма, которые имеют практически одно строение, только немного отличаются формой и размерами. Как правило, левый и правый ШРУСы взаимозаменяемые на большинстве моделей авто. Если вы сомневаетесь – лучше подъехать в автосервис и спросить, можно ли для правого привода на такую-то модель ВАЗА купить левые шарниры для установки на правый привод, ну, или наоборот.

Иногда ремонта требует весь механизм, но чаще – стерся именно наружный, а внутренний, как правило, практически вечный. Но порой, и он может потребовать замены.

Конструкция механизма не такая уж сложная. Сепаратор прокручивает шарики, которые расположены в желобах кулака и внешнего корпуса. Все это закрывают пыльники, защищающие детали от попадания грязи и пыли, а также – от вытекания смазочного материала. При замене самое сложного – это демонтировать сам механизм так, чтоб можно было установить новый целиком или поменять его отдельные детали.

Как снять приводы передних колес Ваз 2121 Нива 2131

Ремонт привода колес, инструкция по замене шрусов нива 2131, порядок снятия и установки шарниров привода нива 2131, ваз 2121. Снятие и установка передних приводов Устройство привода колес Нива 2121, Нива 2131, ремонт ремонт трансмиссии привод передних колес, замена

Работу проводим на смотровой канаве или подъемнике.

Операции показываем на примере правого привода ваз 2121 – его демонтаж более трудоемок. Сливаем масло из редуктора переднего моста (см. Замена масла в редукторе переднего моста). Отворачиваем регулировочную гайку подшипников ступицы и снимаем конусную втулку (см.

Замена подшипников ступицы). Отсоединяем нижнее крепление амортизатора нива 2121 от опорной чашки пружины нижнего рычага (см. Снятие амортизатора). Отсоединяем нижнюю шаровую опору от нижнего рычага передней подвески (см. Снятие нижней шаровой опоры).

Отводим поворотный кулак в сторону и выводим хвостовик корпуса наружного шарнира из ступицы.

Накидным ключом «на 19» отворачиваем болт крепления кронштейна переднего моста к правому кронштейну опоры силового агрегата…

…и вынимаем болт.

Головкой «на 13» отворачиваем три гайки крепления кронштейна переднего моста и крышки подшипника корпуса внутреннего шарнира ваз 2121 к картеру редуктора.

Отводим кронштейн крепления переднего моста…

…и поддеваем монтажной лопаткой крышку подшипника корпуса внутреннего шарнира за приливы.

Выводим корпус внутреннего шарнира из редуктора…

…и снимаем правый привод нива 2131 в сборе.

Соединение крышки подшипника и картера редуктора уплотнено прокладкой.

Прокладка – несимметричная, поэтому она устанавливается на шпильки картера редуктора только в одном положении.

Левый привод снимаем аналогично, за исключением того, что три гайки …

…крепят только крышку подшипника.

Устанавливаем привод в обратной последовательности.

Привод передних колес Ваз 2121, Нива 2131

Привод переднего колеса

Приводы передних колес Нива 2121, Нива 2131

Особенности привода

Конструкция привода передних колес Нива 2121, Нива 2131

Снятие и установка передних приводов

Снятие и установка приводов передних колес Нива 2121, Нива 2131

Наружный шарнир

Снятие и установка наружного шарнира Нива 2121, Нива 2131

Разборка и сборка шарнира

Замена внутреннего шарнира привода Нива 2121, Нива 2131

Узлы и устройство трансмиссии Ваз 2121, Ваз 2131

Обслуживание и эксплуатация коробки нива 2121. Инструкции по ремонту кардана, моста и привода колес нива 2131.

— шум, стук со стороны переднего моста при движении автомобиля (особенно на повороте), обычно этот дефект связан с износом деталей наружного шарнира, реже внутреннего;

— деформация валов приводов валов, дефект вызван ударами о препятствия;

— утечка смазки из-за разрыва защитного чехла внутреннего или наружного шарнира.

Работу нужно проводить на смотровой яме или подъемнике.

Операции показываем на примере правого привода — его демонтаж более трудоемок.

Сливаем масло из редуктора переднего моста.

Отворачиваем регулировочную гайку подшипников ступицы и снимаем конусную втулку. Отсоединяем нижнее крепление амортизатора от опорной чашки пружины нижнего рычага.

Отсоединяем нижнюю шаровую опору от нижнего рычага передней подвески.

1. Отводим поворотный кулак в сторону и выводим хвостовик корпуса наружного шарнира из ступицы.	2. Накидным ключом на 19 отворачиваем болт крепления кронштейна переднего моста к правому кронштейну опоры силового агрегата
3. Вынимаем болт	4. Головкой на 13 отворачиваем гайки крепления кронштейна переднего моста и крышки подшипника корпуса внутреннего шарнира к картеру редуктора.
5. Отводим кронштейн крепления переднего моста	6. Поддеваем монтажной лопаткой крышку подшипника корпуса внутреннего шарнира за приливы

7. Выводим корпус внутреннего шарнира из редуктора	8. Снимаем привод в сборе
9. Соединение крышки подшипника и картера редуктора уплотнено прокладкой (прокладка устанавливается в одном положении).	10. Привод с левой стороны снимаем так же, только там три гайки крепят только крышку подшипника.

Гайка крепления крышки подшипника корпуса внутреннего шарнира М6х1,25 закручивается с моментом 19,6-24,5 Нм (2,0-2,5кгс·м).

Регулировочную гайку подшипников ступицы затягиваем моментом 19,6 Нм (2,0 кгс·м), одновременно проворачивая ступицу в обоих направлениях. После этого ослабляем регулировочную гайку и снова затягиваем ее моментом 6,86 Нм (0,7 кгс·м). Затем опускаем гайку на 20-25˚. Проверяем зазор в подшипниках: он должен быть в пределах 0,02-0,08 мм. Стопорим гайку.

autoruk.ru

Самой распространенной проблемой трансмиссии на автомобилях Нива является выход из строя ШРУСов привода. Первые симптомы могут быть незначительными, в виде появления небольшого хруста в начале движения с вывернутым рулем.

Если во время не заменить ШРУС на Ниве, то последствия могут быть плачевными, вплоть до того, что во время движения у вас заклинит привод со всеми вытекающими последствиями. Чтобы этого избежать, необходимо своевременно производить замену шарниров, а также постоянно следить за наличием смазки в них.

Итак, для замены понадобится как минимум следующий инструмент:

Головка на 13, 27 мм
Трещотка и вороток
Удлинитель
Молоток
Зубило или отвертка плоская
Домкрат
Ключ баллонный

Демонтаж привода в сборе на автомобиле Нива 2121

Что касается порядка выполнения ремонта, то приведем основные моменты ниже:

Первым делом поднимаем автомобиль домкратом (также желательно, чтобы он находился на смотровой яме).
При помощи отвертки и молотка сбиваем защитный колпак гайки ступицы и откручиваем ее.
Ключом на 13 отворачиваем гайки крепления шаровой опоры к поворотному кулаку.
Теперь можно вынимать приводной вал из ступицы переднего колеса Нивы. А чтобы снять/заменить наружный ШРУС вынимаем стопорное кольцо.
Чтобы освободить внутренний, необходимо предварительно открутить три гайки крепления прижимной пластины.
Затем поддеваем отверткой или острым зубилом пластину, и вытаскиваем внутренний ШРУС из корпуса редуктора переднего моста.
Так как пространство между амортизатором и пружиной передней подвески минимальное, привод в сборе вытаскивать не очень удобно, поэтому его можно разъединить.
При необходимости сбиваются дефектные ШРУСы и на их место устанавливаются новые в обратной последовательности.
Обязательно необходимо нанести смазку, типа ШРУС, в каждую из гранат и надежно зафиксировать хомуты пыльников.
Собранный привод устанавливается на Ниву в обратном порядке.

Стоит иметь ввиду, что если вы будете снимать оба привода сразу. То обязательно с одной из сторон должен находиться либо внутренний привод, либо заглушка подходящего диаметра.

Приводы передних колес на автомобиле Ваз 2121 и Нива 2131 снимают для их замены в случае выхода из строя. Как правило причиной может быть либо деформация, повреждение шарниров равных угловых скоростей (ШРУС) или повреждение резиновых пыльников. При эксплуатации автомобиля особое внимание следует обращать внимание на состояние пыльников, если они повреждены, то через прорыв, в смазку может попасть грязь, которая в свою очередь перемешиваясь с ней, начинает работать по принципу наждачной бумаги и как следствие увеличиваются допустимые зазоры, появляется стук, скрежет при повороте, вплоть до полного ее вылета.

https://www.youtube.com/watch?v=37tWMi_J69o

Основной признак, указывающий на неисправность привода, за исключения повреждения пыльников, заключается в появление характерного скрежета и стука сначала при полном выкручивание руля, затем при более слабом и вплоть до прямолинейного состояния.

Подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

В первую очередь необходимо слить масло из редуктора переднего моста.
Теперь необходимо снять конусную втулку, отвернув регулировочную гайку подшипника ступицы.
Далее отсоединяем нижнее крепление амортизатора (см. Как снять передние амортизаторы), после чего отсоединяем от рычага нижнюю шаровую опору.

Теперь нам ничего не мешает и можно отвести поворотный кулак немного в сторону, тем самым вынуть наружный хвостовик привода из ступицы колеса.
Далее накидным ключом на девятнадцать откручиваем болт крепления кронштейна переднего моста к правому кронштейну крепления силового агрегата.

Вынимаем болт со своего посадочного места. После чего торцовой головкой на тринадцать откручиваем три гайки крепления кронштейна переднего моста и крышки подшипника корпуса внутреннего шарнира.

Теперь, когда ничего не мешает, отводим кронштейн в сторону и поддеваем крышку подшипника корпуса небольшой монтажной лопаткой за специальные приливы, выполненные на корпусе.

Аккуратно выводим корпус внутреннего шарнира из редуктора моста и снимаем привод колеса.

Соединение крышки и картера редуктора уплотнено прокладкой. Обратите внимание, что она не симметрична и устанавливается только в одном положение.
Снятие и замену левого привода выполняем идентично.

На этом ремонтные работы по снятию приводов передних колес на автомобиле Ваз 2121 Нива 2131 завершены. Выполнив необходимый ремонт или замену, установку проводим в обратной последовательности.

remladavaz.ru

Ремонт привода колес, инструкция по замене шрусов нива 2131, порядок снятия и установки шарниров привода нива 2131, ваз 2121. Разборка и сборка шарнира Устройство привода колес Нива 2121, Нива 2131, ремонт ремонт трансмиссии привод передних колес, замена

Работу проводим при замене шарнира, его чехла и смазки.

Снимаем привод с автомобиля ваз 2121 (см. Снятие приводов передних колес). Зажимаем вал нива 2121 привода в тиски с накладками губок из мягкого металла.

Сняв хомуты, сдвигаем чехол по валу.

Поддеваем отверткой фиксатор…

…и снимаем его. Помечаем взаимные положения корпуса, сепаратора и обоймы.

https://www.youtube.com/watch?v=ebLY_yeiXhg

Снимаем корпус шарнира.

Поддеваем отверткой шарики…

…и вынимаем их.

Сдвинув сепаратор,…

…выколоткой из мягкого металла сбиваем обойму.

Снимаем сепаратор…

…и чехол шарнира.

Промываем корпус, сепаратор, обойму и шарики. Следы коррозии, задиры и вмятины на дорожках не допускаются. В случае их обнаружения заменяем шарнир ваз 2121. Собираем шарнир ваз 2131 в обратной последовательности. При сборке устанавливаем на вал нива 2131 новые стопорное кольцо и резиновый чехол.

Замена ШРУСа на ВАЗ 2114 и других ВАЗах с передним приводом

…и вынимаем их.

Сдвинув сепаратор,…

…и чехол шарнира.

Важно! Полная замена механизма требуется только в том случае, если стерлись его внутренние детали. Но чаще всего в ШРУС просто попала грязь или смазка требует замены. Потому не нужно спешить покупать новую деталь, ведь ремонт зачастую может обойтись намного дешевле.

Для начала следует приподнять автомобиль на домкрате и посмотреть, не треснул ли пыльник. Если в нем имеются видимые повреждения, то наверняка внутри собралось большое количество грязи, которая и будет вызывать неприятный хруст при поворотах и стартах с повернутыми колесами.

Как правило, в этом случае достаточно прочистить и промыть бензином внутренние детали, смазать их, и снова собрать воедино. Кроме смазки нужно будет еще поменять пыльники на новые. Но если долго эксплуатировать авто с грязью внутри ШРУСов, это может привести к их полному выходу из строя, именно поэтому при малейшем хрусте нужно сразу бить тревогу.

Как диагностировать износ шарниров

Существует проверенный способ диагностики износа шарниров. Для этого можно «стартануть» с вывернутыми колесами, если при этом ощутим явный хруст в передней части ходовой, значит, их придется менять. Для полной достоверности можно еще покрутиться на машине или стартовать со слегка повернутыми колесами.

Признаки износа будут видны, если поставить автомобиль на домкрат с той стороны, где слышен хруст. Затем нужно взяться рукой за привод и пошатать его в разные стороны. Если чувствуется значительный люфт – подшипники точно износились, и можно готовиться к покупке нового ШРУСа.

Важно! Замена ШРУСА на ВАЗ 2109 или любой другой модели переднеприводного авто – это не самая дорогостоящая процедура. Если долго ездить с изношенными подшипниками, могут выйти из строя другие, более важные и дорогие составляющие ходовой части автомобиля.

Пара советов, которые помогут предотвратить износ ШРУСА

Несмотря на то, что многие автолюбители даже не подозревают о наличие подобной детали в их машине, как правило, они сами и являются виновниками ее поломки.

Нужно помнить, что агрессивная манера езды – это первая причина выхода шарниров из строя. В частности – это постоянные резкие старты с вывернутыми колесами и езда задним ходом при таком же положении руля. К тому же нужно помнить, по каким дорогам нам часто приходится ездить.

Агрессивная езда, как известно, это еще и резкие старты. Именно они являются причиной перегревания ШРУСов, а там, где высокие температуры – повышенный износ деталей, из каких высокопрочных материалов они бы ни были сделаны.

Как уже было сказано, все шарниры для ВАЗов имеют одно устройство и практически ничем не отличаются. Замена данной детали будет производиться по одной и той же схеме.

Она включает в себя демонтаж и установку новой. Далее будет предоставлена подробная инструкция по замене внутреннего и внешнего ШРУСа.

Пока машина еще стоит на колесах, нужно ослабить и сорвать гайку ступицы. Чтоб это было легче сделать, оказывается, надо чтоб кто-то давил на педаль тормоза.
Поднимаем автомобиль при помощи домкрата. Это делается для того, чтоб добраться до нижней шаровой опоры.
Сбиваем все болты крепления нижней шаровой.
При помощи зубила (можно и молотка), освобождаем ШРУС от ступицы, для этого придется приложить некоторое усилие.
Далее нужно освободить деталь от пыльника, открутив гайки обоих хомутов, которые его держат.
Вынимаем ШРУС вместе с приводом в сборе.

После этого привод нужно зажать в тисках, чтоб можно было освободить от него шарнир. Далее выполняем следующие действия:

Выворачиваем пыльник наизнанку или до упора отодвигаем его в сторону.
Молотком бьем по обойме, ни в коем случае не затрагивая при этом сепаратор, иначе можно повредить внутренние детали шарниров.
После этого ШРУС остается у вас в руках.

Из данных видео можно сделать вывод, что процедуры практически ничем не отличаются.

Если говорить о других моделях переднеприводных авто, даже от зарубежных производителей, то замена данной детали будет выглядеть практически без изменений, за исключением незначительных нюансов при разборке.

Внимание! Замена внутреннего ШРУСа производится по той же схеме, что и замена наружного ШРУСа ВАЗ 2110 или любого другого автомобиля ВАЗ с передним приводом.

В данной ситуации самое сложное – это демонтировать привод вместе с шарнирами, чтоб произвести последующую замену наружного ШРУСа или внутреннего, в зависимости от состояния обеих деталей.

Если нужна только замена пыльника, то эту операцию нужно будет проделывать все равно, так как снять ненужный, а затем произвести установку нового пыльника, невозможно не снимая ШРУСа с привода.

Если менять старый ШРУС на новый, необходимо позаботиться о наличии в нем смазки. Во внешнем шарнире должно быть не менее 40 см3 смазки «ШРУС», а во внутреннем – не менее 80 см3. Как правило, новые механизмы имеются в продаже без смазки. Потому нужно тщательно смазать все детали, затем хорошо набить все полости смазкой, и только после этого – монтировать на место.

Новый или промытый шарнир со свежей смазкой монтируется в обратном порядке с использованием все тех же инструментов и приспособлений.

К примеру, замена подшипника ШРУСа на Чери Тиго не будет отличаться порядком действий от того же процесса, выполняемого на НИВЕ.

Все эти действия можно произвести, не имея большого опыта в ремонте автомобилей. Главное – следовать инструкции и любить свой автомобиль.

Замена наружного и внутреннего ШРУСа Нива Шевроле

Граната на автомобиле представляет собой шарнир равных угловых скоростей. Такое название узел получил по причине того, что он похож на военный узел. Его ещё могут называть ШРУС. При помощи его в автомобиле передаётся крутящий момент от мотора к колесу при разных углах поворота ведущего колеса.

Что такое ШРУС (граната)

Внутренняя граната на Шниву

Появилась эта деталь в то время, когда производители стали выпускать машины с передним приводом. Изначально крутящий момент передавался на ведущее колесо при помощи обычного кардана. При этом срок службы шарнира был небольшим, так как он постоянно работал в нагрузку. Эта проблема дала толчок к тому, что был изобретён специальный узел (ШРУС), который мог передавать крутящий момент на колёса при разных углах их поворота.

ШРУС на Нива Шевроле

При помощи его крутящий момент передаётся от мотора на ведущие колёса. В основном это передний привод. За счёт ШРУСА происходит равномерная передача крутящего момента с учётом того, что колесо находится под разным углом относительно автомобиля.

На Шевроле граната может быть:

Внутренней.
Наружной.

Наружный шрус

Внутренний шрус

Как и все другие детали в машине, этот узел имеет свой определённый срок службы. Поэтому каждый владелец Нивы рано или поздно сталкивается с необходимостью замены ШРУСА.

Причины поломки гранаты

Одна из причин выхода из строя шруса — прорыв пыльника и попадание грязи.

ШРУС может выйти из строя по таким причинам:

Длительный срок эксплуатации механизма. Это является наиболее распространённой причиной возникновения поломки. Обычно деталь приходится менять через 10 000 километров пробега (в среднем), но может случиться, что ремонт потребуется и раньше.
Неаккуратная езда. Это могут быть резкие повороты, езда по неровной дороге на большой скорости или выворачивание руля при резком старте машины. Во всех этих случаях на ШРУС идёт максимальная нагрузка.
Попадание в устройство воды, пыли или грязи. По этой причине шарнир также может выйти из строя раньше времени. Попадает вода внутрь из-за повреждения резинового пыльника. Потрескаться защита может от любых факторов при эксплуатации, поэтому рекомендуется периодически проверять её состояние.

Замена гранаты

Правый внутренний ШРУС вблизи, видно артикул и маркировку

Этот узел состоит из частей, которые постоянно находятся в движении. В результате этого они могут лопать или истираться, что требует их замены.

Ремонтироваться устройство может только в том случае, когда владелец машины вовремя выявил повреждение пыльника, а потому посторонние вещества ещё не успели попасть внутрь механизма.

Но это случается довольно редко, так как вовремя выявить повреждение пыльника почти нереально. А также следует сказать, что и стоимость ШРУСА не велика, а потому его можно купить при необходимости.

Видео о восстановлении шруса Нива Шевроле

Определение неисправности

Определить неисправность гранаты можно и самостоятельно. Для этого надо во время движения автомобиля вывернуть руль в любую сторону до упора. При этом водителю будет слышен хруст в районе переднего колеса. В таком случае надо произвести замену шарнира.

В процессе ремонта важно выявить, требуется менять оба шарнира или один, потому что такие работы рекомендуется осуществлять только комплексно.

Видео как определить неисправность гранаты

Меняем гранату на Нива Шевроле своими руками

Для замены гранаты изначально следует извлечь старую. В процессе придётся демонтировать полуось вместе со ШРУСОМ (в интернете можно найти видео разборки). Потом владелец авто должен выполнить такие действия:

Зажать снятый узел в тиски.
Снять старый пыльник.
Снимаем пыльник
Сбить ШРУС с оси при помощи молотка и наставки.
Сбиваем шрус
Зачистить все зубья на шестерне полуоси.
Установить новый шарнир на ось.
Устанавливаем новый шарнир
Поставить пыльник и зажать его хомутами.
Устанавливаем пыльник
Установить ось со ШРУСом на авто.
Устанавливаем ось со шрусом на автомобиль в обратном порядке

Видео о замене гранаты на Нива Шевроле с помощью обратного молотка

Рекомендации: усиление промвала

В настоящее время многие владельцы Нива Шевроле делают тюнинг мотора на своём авто, в результате этого у него повышается мощность, а потому нагрузка на карданы и ШРУСы возрастает в несколько раз.

Чтобы избежать такой неприятности специалисты рекомендуют усилить валы.

Вывод

Зная особенности ШРУСа и то, как можно выявить его неисправность или произвести замену, вы можете справиться с такой работой и собственными силами, имея небольшой опыт в данной работе.

Китайский производитель ШРУСов, Автомобильные аксессуары, Поставщик ШРУСов

Содержание аудита: (для получения дополнительных сведений щелкните логотип)

 Общая информация
 Возможности внешней торговли
 Возможности исследования и разработки продуктов: Сертификация системы менеджмента и продукции; Производственные мощности и контроль качества; Финансовое положение
 Рабочая обстановка
 Фото: Отраслевая информация
 Энергосбережение и сокращение выбросов

ШРУСов автомобиля — Стоимость замены ШРУСа

Быстрая доставка
30-дневная политика возврата
Низкие цены

Чтобы вернуть деталь, просто отправьте заявку в службу поддержки в течение 30 дней с момента заказа, и мы выдадим вам номер RMA для возврата продукта.Легко! См. Страницу обслуживания клиентов для получения информации о возврате и возврате

Мы ищем в Интернете, чтобы убедиться, что у PartsGeek всегда низкие цены. Можно покупать с уверенностью!

Выбирайте из ведущих брендов, включая: Dorman, Replacement, SKP, Genuine, Original Equipment, Meyle, ALLMAKES 4X4, Dansk — JP Group, Aftermarket, Scan-Tech и Crown Automotive.

Вы уже знаете, что ваш автомобиль полон укромных уголков и закоулков, наполненных маленькими чудесами современной инженерии, каждое из которых требует ухода и обслуживания в соответствии с его собственными потребностями и требованиями.Это по-прежнему относится к системам под вашим автомобилем, которые поддерживают раму и обеспечивают движение автомобиля. Под вашим автомобилем находится очень важная система, которая буквально гарантирует, что колеса повернутся и все движется вперед. Одной из ключевых частей этой системы является ШРУС или шарнир равных угловых скоростей. Этот шарнир позволяет вращающемуся валу передавать мощность с постоянной скоростью вращения, но под переменным углом без увеличения трения или люфта. Большинство автомобилей имеют эту конструкцию соединения где-то в районе карданного вала.Этот шарнир чаще всего встречается в переднеприводных автомобилях, но в некоторых случаях также встречается в заднеприводных автомобилях. К счастью, именно эти суставы обычно очень прочные. Однако это не означает, что вы никогда не столкнетесь с проблемами. Обязательно сохраняйте резиновый чехол, закрывающий шарнир, потому что без этого защитного покрытия шарнир может заполниться грязью, водой, дорожной солью и жиром, что в конечном итоге приведет к блокировке шарнира и отказу рулевого механизма. Вы можете найти все необходимое для обслуживания этой части вашего автомобиля на сайте PartsGeek.com.

Скорее доволен

Рецензент: шрусы

Я купил два блока для левой и правой стороны переднего моста. Фактические ШРУСы выглядят такими же, как OEM. в комплект входили все необходимые биты — смазка, пыльники, зажимы багажника, зажимы … Я был очень разочарован тем, что гайки оси были разные — одна была такой же, как и оригинальная, но другая имела гораздо больший диаметр и требовала большего разъем. У ботинок меньше складок, чем у оригинальных, поэтому я надеюсь, что они прослужат так же долго.Для зажимов пыльника нужен обжимной инструмент, который у меня есть, но не обычный инструмент для самостоятельной сборки.

2000 Land Rover Range Rover ШРУС

Обзоры на шрус

— интернет-магазины и отзывы на карданный шарнир на AliExpress

Отличные новости !!! Вы попали в нужное место для шруса. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний шрус скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили свое резюме на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в шрусте и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести привод кардана по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Рубрики
