Как соединить цепь на велосипеде: Размыкаем и соединяем цепь — veloLife.by

Ремонт цепи велосипеда | Мой сайт


Поломка цепи на велосипеде – явление довольно редкое, но чтобы оно не застало вас врасплох, в пути, лучше всего вооружиться специальным инструментом. Он позволит быстро и безболезненно справиться с проблемой.

осмотр цепи велосипедаРемонт цепи велосипеда в дороге

Чаще всего поломка цепи связана с разрывом звеньев, это происходит по двум основным причинам:
Большой износ;
Разрыв по причине переключения передачи на высокой скорости.

Причины поломки

За состоянием цепи нужно постоянно следить, дабы износ не застал вас во время долгого пути. Чтобы определить износ достаточно проверить натяжение – если оно ослабло, пора задуматься о замене. Ни в коем случает не стоит отправляться в дальнюю дорогу, если вы обнаружили сильный износ детали. Разрыв звеньев происходит и по причине неправильной эксплуатации. Чаще всего это происходит, когда выполняется переключение передней передачи на высокой скорости. Соединительные элементы могут просто не выдержать сильного давления и разлететься. Существует масса других причин, по которым вам может понадобиться ремонт цепи велосипеда. Но таковые случаются крайне редко, можно сказать, 1 на 1000 случаев. К примеру, попадание камня или другого постороннего предмета в цепь.
Причина ремонта — на велосипеде очень часто стала слетать цепь.замок на цепи (на велосипеде)
Осматривая цепь проверяем исправность замка цепи. Всё ОК

Ремонт

Ремонт цепи велосипеда можно выполнить инструментами, которые есть в любом доме. Для этого используется молоток, зубило и плоскогубцы. Это классический вариант. Но в дороге он не актуален. Разместить в велосипедном бардачке все это просто невозможно и не целесообразно. Сегодня в комплекте с двухколесным транспортным средством поставляется определенный набор инструментов, среди которых и специальный инструмент для ремонта цепи (выжимка). Его можно приобрести и отдельно. Преимущества в использовании такого механизма очевидны:
  • Высокая скорость ремонта;
  • Чистая работа;
  • Небольшие размеры;
  • Простота в использовании.
нисправность цепи (в руках)Находим неисправное звено, но разъединять будем не это звено, а замок.
вот находим неисправное звено



Разъединение звеньев

снимаем замок цепи (на велосипеде)Перед тем, как приступить к ремонтным работам, после обнаружения поломки, переверните велосипед. Осмотрите место повреждения: один конец цепи нуждается в замене (реже — два). С поврежденного необходимо снять сразу два звена. Это нужно для того, чтобы вы смогли соединить два различных по типу звена. У велосипедной цепи типы звеньев чередуются, и два одинаковых соединить не удастся. То место, которое нуждается в ремонте, необходимо поместить в паз инструмента для монтажа. Для выталкивания пина, проверните ручку приспособления. До конца его выталкивать не нужно. Достаточно расстояния, которое позволит разъединить звенья.
снимаем замок цепи (на велосипеде)
снимаем замок цепи (на велосипеде)
снимаем замок цепи (на велосипеде)

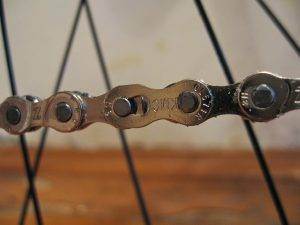

замок цепи (в руке)Замок цепи велосипеда состоит из трёх частей:
  • основная часть
  • сдвоенная шайба
  • разрезная шайба
замок цепи (в руке)

Проверка растяжения цепи

проверка растяжки цепи (старая)На самом деле цепь не растягивается, просто вырабатываются звенья. Но если взять, сложенную в двое цепь и приподнять её горизонтально, то будет казаться что цепь вытянулась. Наша старая цепь имеет не большой прогиб (по сравнении с новой) поэтому её можно будет использовать в дальнейшм.
проверка растяжки цепи (старая)
изгиб новой цепипроверка растяжки цепи (новая) изгиб минимален, можно использовать
проверка стальных звеньев цепи
Проверяем звенья новой цепи
проверка стальных звеньев цепи

сравниваем длинны цепей
сравниваем длинны цепей (сколько надо отрезать)
зажимаем удаляемое звено плоскогумцами
зажимаем удаляемое звено плоскогумцами
спиливаем болгаркой заклёпку звена цепи
спиливаем болгаркой заклёпку звена цепи
спилиная заклёпкаспилиная заклёпкавыколоткой выбиваем заклёпку из цепиаbbc

Соединение звеньев

a
Соединение необходимо проводить только с надетой цепью. Для того чтобы завершить ремонт цепи велосипеда, вам необходимо сомкнуть её. Делать это лучше всего с напарником ведь во время монтажа необходимо сильно натягивать сам элемент, при этом следить за симметрией. Пин должен четко войти в пазы без скосов. Сам монтаж завершается в обратном порядке, по отношению к демонтажу: устройством для ремонта цепи пин вкручивается до отказа. Важно не переусердствовать, чтобы не сломать его.
собираем замок цепи
bbccddffee
g
g

После монтажа

 После того как монтаж будет завершен, не спешите давить на педали и переворачивать велосипед. Для начала, необходимо отрегулировать только что замененный элемент. Так как он еще не разработан, цепь в этом месте будет плохо гнуться на звездочке. Это приведет к износу самой звезды, возможно и к очередному разрыву. Чтобы такого не произошло, разработайте звено, погнув его вверх-вниз. Разрабатывайте до тех пор, пока он не станет гнуться так же легко, как и все остальные. После всех вышеописанных процедур можно смазать цепь и отправляться в путь.

22.07.2020
Как поменять цепь на многоскоростном велосипеде в домашних условиях

Потребность в снятии/установке велоцепи возникает по разным причинам. Кто-то регулярно кипятит ее в парафине или воске, кто-то решил провести комплексную очистку в банке с бензином, а кто-то докатался до такого состояния, что цепь на велосипеде проскакивает при нагрузке

и ее необходимо менять. Как это делать – интуитивно понятно, но кому операция в новинку, обойтись без пояснений и ответов на волнующие вопросы трудно.

На распутье двух технологий: методы замены изношенной цепи на велосипеде со скоростями

как поменять цепь на велосипеде

Основная цель процедуры – расцепить старую цепочку и соединить воедино новую. Прежде чем что-либо делать, убедитесь каким образом сцеплена цепка сейчас. Она либо представляет собой единое целое, либо имеет в своей конструкции разъемное звено (замочек). Это важно, поскольку тип скрепления определяет список необходимого инструмента и, собственно, методику обслуживания.



Замок/не замок

Итак, задача №1 в деле, как поменять изношенную цепь на велосипеде – выяснить, нет ли замочка. На грязной цепочке это определить трудно, поэтому почистите ее. Очищать не обязательно в полном соответствии с регламентной технологией удаления старой смазки с цепки

.

Вполне достаточно смахнуть основной слой грязи с боковых пластин и покрутить педали в обратную сторону. Форма разъемного звена заметно отличается от других, и сразу бросается в глаза. Более подробно его конструкцию можно изучить по фото.
как заменить цепь на велосипеде

Техники расцепления

  • Если в составе цепочки есть замочек, достаточно раскрыть его.
  • Если цепка представляет собой единое целое, необходимо выпрессовывать одну из осей (пинов).

Как поменять цепь без замка на велосипеде с переключаемыми передачами

В случае отсутствия замка, технология замены цепка сводится к трем операциям:

  1. Выпрессовка штифта из любого звена.
  2. Укорочение новой цепочки.
  3. Постановка и запрессовка оси на новой велоцепи.




Как снять велосипедную цепку без замочка

Сперва расположите цепочку ближе к себе для того, чтобы было удобно ее снимать после размыкания и заводить на звезды новый аналог. Для этого достаточно отклацать задний переключатель в крайнее положение (самая маленькая звездочка), а передний – совместить с третьей зубчатой шестерней (самая большая звезда).

Выжать пин из звена гораздо проще, чем задвинуть его обратно. Выберите один из составляющих элементов цепки и выдавите ось любым из способов:

  • Постукивая молотком через спицу или тонкий гвоздик.
  • Выжимая твердым наконечником, зафиксированном на болте выжимки для цепи.

как снять велосипедную цепь

Важно! При выстукивании или выпрессовке задняя пластина звена должна в что-либо упираться. Например, в выжимающем устройстве для этого предусмотрено специальное ребро. Орудуя спицей и молотком, велоцепь можно положить на металлическую подложку (к примеру, рельсу, гирю) или твердый камень, но так, чтобы пину было куда выходить.

Выжимать удобнее на нижнем уровне. После рассоединения выводить цепку проще на холостом ходу, когда педали крутятся в обратную сторону.

К сведению. Не выпрессовывайте пин полностью. Его очень тяжело вставить во внешнюю пластину. Если не чувствуете позицию, действуйте ступенчато: сделайте оборот ручкой болта выжимки, снимите ее, оцените, можно ли уже размыкать звено. Ежели да, то выжимание считается оконченным, а в случае «нет» – снова ставьте выжимное устройство и повторите цикл действий.



Как укоротить цепочку

Обычно свежая цепь немного длиннее даже подуставшего изделия. Если поставить ее, не укорачивая, положение заднего переключателя не будет соответствовать требуемому. От этого страдает качество переключения скоростей.

Самый простой способ вычислить нужный размер – сравнить длины старой и новой цепки. Не обязательно пользоваться рулеткой, достаточно положить их рядом. Совместив с одной стороны оба конца, на другой увидим расхождение в габаритах. Лишние звенья выпресовываются по уже изложенной методике с учетом рекомендации по неполному удалению оси из отверстия.

как снять цепь со скоростного велосипеда

Внимание! При удалении лишних звеньев соблюдайте логику их соединения: внешние пластины насаживаются на внутренние. Наружные пластинки на аналогичные внешние не сядут. Учитывайте конструкцию подвески: на двухподвесах длины цепочки должно хватать в положении полного сжатия амортизатора.

Как поставить новую велоцепь

Будем полагать, что все требования технологии, как подобрать цепь на скоростной велосипед, успешно выполнены. Т.е. перед вами деталь, подходящая по ширине задним и передним звездам и остается только ее надеть:

  • Расположите изделие так, чтобы выдавленный штифт был ближе к вам.
  • Проведите цепь по большой звезде системы в направлении холостого хода (обратному ездовому педалированию), продев ее через передний переключатель.

как выбрать цепь для велосипеда

  • Заведите цепочку на кассету и обойдите ролики переключателей по схеме, указанной на рисунке.
  • Запрессуйте пин с помощью выжимки.

К сведению. Вжимать ось звена можно только выжимкой. При запрессовке попросите помощника или зафиксируйте задний переключатель куском проволоки так, чтобы цепь на нижнем ярусе провисала. Так можно практически исключить риск повреждения противоположной пластины.

какую выбрать цепь для велосипеда

Как заменить изношенную цепь с замком на скоростном велосипеде

Технология аналогична технике смены велоцепи без замочка: снять старую, укоротить новую и поставить ее. И можно сказать, что и здесь без выжимки не обойтись – лишние звенья нужно чем-то удалять.

Хотя здесь можно опустить рекомендацию по поводу неполной выпрессовки пина – в случае использования замка его как раз необходимо полностью удалять. И тогда альтернатива работает на 100%: молоточек и спица делают свое дело, а запрессовывать-то и ничего не нужно.



Внимание! Удаляя лишние звенья, смотрите как устанавливается замок: оба конца должны оканчиваться внутренними пластинами

Демонтаж замочка

По технологии замены цепи на велосипеде со скоростями рассоединение разъемного звена производится специальными пассатижами. На деле же можно взяться в области замка обеими руками (лучше в перчатках) и стягивать концы цепки друг к другу.

как регулировать натяжение цепи велосипеда

Монтаж замочка

Проденьте пластины с осями в ролики, совместите все пазы и разведите цепь в области замка в противоположные стороны, взявшись за нее обоими руками. Опять же, можно использовать плоскогубцы подходящего профиля, если таковые есть.
Чтобы замок окончательно защелкнулся при отсутствии под рукой пассатижей, выполните список действий:

  • Прокрутите педали так, чтобы замочек оказался на верхнем ярусе.
  • Придержите заднее колесо.
  • Нажмите ногой на педаль. Участок растянется, и звено сядет как положено.

натяжка цепи на скоростном велосипеде

Советы

  • Обзаведитесь выжимкой, даже если замок присутствует. Цепка может порваться и в пути этот инструмент будет очень кстати. К тому же укорачивать велоцепь выжимкой гораздо легче. При выборе выжимной оснастки ориентируйтесь на качественные дорогие модели, изготовленные из добротного металла. Идеальный вариант – взять мультинабор.
  • Не избегайте использования замочка. Вещь практичная и надежная. Цепочку с разъемным звеном быстрее и удобнее снять для той же регламентной чистки перед тем, как ее смазать.
  • Не используйте старый замок с новой цепью. Новому – только новое.



Ремонт и замена велосипедной цепи

СОДЕРЖАНИЕ СТАТЬИ:

Если проехать на велосипеде много километров, то запчасти, рано или поздно, износятся. После большого пробега велосипедная цепь «растянется» и будет нуждаться в замене.
Технически цепь не растягивается, но штыри, которые соединяют звенья, изнашиваются, что увеличивает длину цепи.

Растянутая цепь ускоряет изнашивание кассеты и зубчатых цепных венцев на звездочке, поэтому обзавестись новой цепью, когда растяжение уже заметно, — хорошая идея. Рекомендуется заменять цепь каждые 1000-1500 километров. Кстати, замена цепи обходится намного дешевле, чем замена кассет или зубчатых цепных венцев на звездочке.

Информация по ремонту и укорачиванию цепи, расположенная ниже, будет очень полезна.

Части велосипедной цепи и необходимые инструменты

Индикатор износа цепи: Типичный индикатор износа цепи зацепляется на штырь в цепи, пока другой конец вставляется между двумя штырями или роликами. Цифры на инструменте покажут, насколько изношена цепь и настало ли время ее менять.

Новая цепь: Вид цепи зависит от количества скоростей велосипеда. Так, например, если велосипед 9-скоростной, нужно купить 9-скоростную цепь. Более совершенные цепи включают в себя специальное покрытие, что отсрочит появление ржавчины, или они уже сделаны из нержавеющей стали.

Замена штырей или соединительного звена: Новые цепи сразу идут с новым штырем или специальным звеном под названием соединительное звено, соединяющее 2 конца цепи вместе.

Если вы ремонтируете уже имеющуюся цепь, нужно купить штыри на замену или соединительные звенья отдельно – они должны быть совместимы со скоростью цепи и брендом.

Выжимка: если у вас цепь со стандартными звеньями, понадобится совместимая выжимка, которая позволит легко снять старый штырь и поставить новый при разъединении и соединении цепи.

Пассатижи: Если у вас цепь, которая соединяется с соединительным звеном, понадобятся пассатижи, которые упростят процесс разъединения и соединения соединительного звена.

Как проверить велосипедную цепь


Чтобы проверить цепь на значительное растяжение, используйте индикатор износа цепи. Зацепите один конец за ролик или штырь в цепи. Другой конец или сам придет на ведущее колесо, или вы сможете поместить его в промежуток между двумя роликами. Если он выпадает из этого промежутка, значит, что цепь настолько растянута, что ее следует заменить.

У индикатора износа цепи есть цифры, показывающие степень износа цепи. Значение от 0.5 до 0.75 говорит, что цепь нужно заменить. Значение от 0.75 или выше значит, что необходимо не только ее заменить, но и проверить состояние кассеты и ведущих звезд, так как растяжение цепи могло вызвать значительное повреждение кассеты и ведущих звезд.

Можно проверить цепь и другим способом – замерить цепь линейкой или рулеткой. На неизношенной или новой цепи 12 полных звеньев (измеренных от штыря к штырю) должны равняться 30,48 см (12 дюймов). Если 12 звеньев имеют длину 31 см или больше, то нужно заменить цепь.

Как снять цепь с велосипеда

Чтобы снять цепь с велосипеда, понадобится ее разъединить (сломать). Существует несколько способов это сделать, смотря, есть ли у цепи соединительное звено или нет.

Прежде чем начать, передвиньте цепь к самой маленькой ведущей звезде и самому маленькому зубцу.

Будет еще лучше, если снять цепь с передней ведущей звезды или снять заднее колесо с велосипеда. Оба этих способа снимут натяжение с цепи.

Если у вас стандартная цепь без соединительного звена: Установите выжимку так, чтобы штырь выжимки совпал со штырем в цепи. Поверните ручку выжимки так, чтобы вытащить штырь достаточно далеко, чтобы удалось сломать цепь.

Если у вас цепь с соединительным звеном: Чтобы найти соединительное звено, ищите звено, которое заметно отличается от других.

Это, то место, где можно сломать цепь.

У соединительного звена есть штырь с одной стороны, вставленный в зарубку с другой стороны.

Используйте пассатижи, сожмите соединительное звено с двух сторон так, чтобы оно открылось.

Как определить длину новой цепи?

Обычно новая цепь слишком длинная, поэтому ее придется укоротить, снимая звенья. Существует несколько способов это сделать. Самый легкий и лучший способ определить длину новой цепи – приложить ее к старой цепи. Потом нужно только укоротить под стать старой (для уверенности стоит пересчитать количество звеньев).

Другой вариант. Пропустите цепь через передний дерайлер и драпируйте ее над большой ведущей звездой спереди и над большим зубцом сзади. Пока еще не пропускайте цепь через задний дерайлер. Туго соедините два конца цепи. Если цепь соединяется, и остается еще 2 целых звена на перекрытии (пол звена еще останется в конце – место, где вы соедините цепь), длина цепи подобрана правильно.

Примечание: много полноподвешенных горных велосипедов используют схему, двигающую заднюю ось дальше от каретки, пока едет велосипед, через подвеску; это называется «рост цепи». Чтобы приспособиться к росту цепи, понадобится сильно сжать заднюю подвеску при использовании метода выше.

Перед тем как убрать ненужные звенья, убедитесь, что два конца цепи будут соединяться. Цепь может соединиться, только если внешняя сторона звена соединится с внутренней стороной соединяющего звена. Потом отсоедините оставшиеся звенья.

Установка велосипедной цепи

Пора продеть цепь через задний дерайлер и соединить ее. Обратите внимание и убедитесь, что цепь точно идет через ведущее колесо на заднем дерайлере.

Использование штырей: Если у цепи нет соединительного звена, то используйте выжимку для соединения цепи со штырем, который уже есть в новой цепи.
Если вы ремонтируете старую цепь, всегда используйте новый штырь вместо старого. Новый штырь должен быть совместим с цепью, ее скоростью и брендом. Новый штырь нужно вставить на половину с помощью выжимки, потом вытянуть его с другой стороны с помощью пассатижей.

Использование соединительных звеньев: Если вы соединяете цепь с соединительным звеном, поставьте его каждую половину на каждый конец цепи, соедините концы цепи, соберите соединительное звено с помощью инструмента, чтобы поставить его на место.

Также возможно соединить соединительное звено без инструмента. Соедините его и потяните цепь в разные стороны, чтобы заблокировать соединительное звено как можно сильнее. Потом ослабьте сцепление дерайлера, если он имеется, прокрутите педали так, чтобы соединительное звено оказалось на верху цепи привода. Используя тормоза, с силой встаньте на одну педаль, напряжение пойдет на цепь, и она встанет на место.

Как заменить цепь на велосипеде — видео

Как снять цепь с велосипеда, поменять и устновить новую

Цепь – ключевой элемент трансмиссионного узла велосипеда. Последовательно проходя через зубья ведущих звезд, она передает крутящий момент на заднее колесо, благодаря чему велосипед и едет. В процессе передвижения цепной механизм подвергается динамическим нагрузкам, что со временем приводит к его износу.

На синглспидах, как правило, цепь рассчитана на весь срок его эксплуатации: при движении по звездам она ходит ровно и прямо, без отклонений. Сложнее дело обстоит с цепями на многоскоростных велосипедах: между передними и задними звездами нет прямого угла, из-за чего она всегда расположена под углом относительно рамы. Воздействия на цепной механизм увеличиваются в несколько раз по сравнению параллельной передачей, что приводит к периодическому износу. Чтобы избежать повреждений всего трансмиссионного агрегата, вызванных износом цепи, ее необходимо своевременно поменять.

Не только «скоростные» цепи требует снятия, довольно часто ее снимают и с односкоростных байков для периодического ремонта или чистки. О том, как снять цепь с велосипеда и поставить ее обратно, мы расскажем в этой статье.

Признаки неисправности

В первую очередь стоит уделить внимание неисправности цепи на многоскоростных великах. Традиционно время хода определяется километражем, однако эти значения слишком приближенны, ведь все зависит от условий езды на велосипеде: качество дорог, подбор передач, скорость, нагрузка на педали и, соответственно, на передние звезды.

Первые признаки выхода велоцепи из строя – это неточное переключение передач и подозрительные звуки (при условии, что цепь не утратила смазку). Определить неисправность наверняка поможет следующий метод: отогнуть от самой большой звезды и посмотреть количество свободных зубьев. Если цепь свободно отходит от трех и более зубьев, то замена требуется в срочном порядке. Два зубца «предупреждают», что износ не за горами, но еще можно поездить.

Таким же методом можно увидеть ослабление цепи на односкоростном велосипеде: отгибаем ее от передней звезды и смотрим количество зубьев.

проверка степени ослабления
Определение степени ослабления

Еще один способ определения износа – это замер длины:

  • 304,8 мм – оптимальная длина цепи.
  • 306,5 – 307,5 – средний износ, пригодность к ремонту. Ездить пока можно.
  • 308 мм – высокая степень изношенности и цепи, и звезд.
  • Более 308 мм – повреждение всей трансмиссии.

Измерение относительного удлинения требует полного снятия цепи с велосипеда.

Замочная и сплошная цепи

Замочная цепь оснащена специальным зажимным устройством. Отцепить и надеть ее не представляет труда – достаточно просто разъединить замок. Чтобы его найти, внимательно осматриваем цепочку с обеих сторон и находим разъемное звено. В принципе, на чистой цепи найти его будет несложно: сверху надет клещ, который фиксирует звено и не позволяет ему разъезжаться. Также на замочном звене обычно выбита надпись производителя. Если отыскать замочек долго не удается, то либо цепь грязная, либо она беззамочная, или сплошная.

цепь с замком
Велоцепь с замком

Велосипедную цепь без замка просто так разъединить не получится: все звенья на ней выглядят одинаково, впрочем, и зацеплены между собой тоже. Большое неудобство это доставляет при чистке, например, необходимо провести «генеральную чистку» в растворителе. В случае с замочной все просто – стащил и положил в керосин. Сплошная велоцепь, даже снятая со звезд, останется висеть на раме.

В плане снятия цепь с замком, безусловно, удобнее своего аналога. Однако закрепление по какой-то причине может разболтаться: клещ слететь, а само звено расцепиться. На велоцепях без замков таких слабых мест нет, и уж если она порвалась, то дело исключительно в ее качестве.

Раскрытие замка и выжимка оси звена

Раскрыть замок достаточно просто: отверткой или другим предметом (например, вязальной спицей) поддеваем клещевой зажим. Тут главное не повредить его, а еще лучше – не потерять, иначе потом зафиксировать цепь не получится. Далее расцепляем все звено. Все, цепь можно снимать и делать с ней все, что захочется: чистить, выбрасывать или укорачивать. Впрочем, об этом поговорим чуть позже.

замки для цепи
Замочек в разобранном состоянии

Разъединить сплошную цепь можно только специальным инструментом – выжимкой. С ее помощью получится легко разобрать звено без повреждений. Процедура несложная, но торопиться не стоит:

  • Сначала выбираем звено для разборки.
  • Вставляем цепь в положение выпрессовки и запрессовки пина (оси звена).
  • Ручкой закручиваем винт и вытаскиваем ось. Направление выдавливания – в сторону винта выжимки, то есть на себя.

Извлекать пин полностью не следует, так как его будет непросто вернуть потом на место.

Выжимное устройство Галля
Выжимное устройство цепи Галля

Выжимка немного расшатывает ось, поэтому при повторном расцеплении следует выбрать другое звено.
Запрессовка оси в звено проводится в противоположном порядке: соединить между собой соседние звенья и винтом вдавить пин.

Устранение дефектов

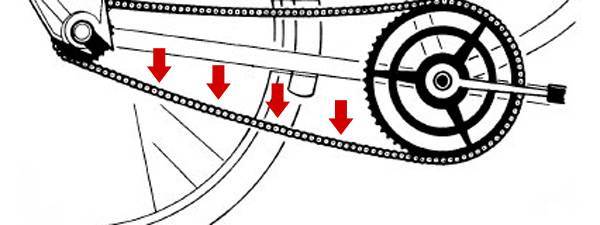

Распространенный вид износа – это провисание цепи, когда ее длина относительно первоначальной увеличивается. Ранее были рассмотрены критические значения длины велоцепи, при которых ее нельзя использовать. Все верно, но цепь не обязательно сразу выбрасывать, а можно починить. При длительных нагрузках оси разбалтываются, что вызывает продольное и поперечное расширения. Поперечное устранить невозможно, а вот с продольным вполне можно повозиться.

Убирать лишние звенья надо таким образом, чтобы цепь спокойно, без натяга проходила по большой звезде. При помощи выжимки удаляются лишние звенья, осевые валы со снимаемых элементов вытаскиваются полностью. Тут главное не ошибиться и не вытащить слишком много звеньев.

Если с растянутой цепью приходится ездить, то во избежание ее слета можно устанавливать так называемые успокоители цепи – детали, которые не дают цепи слететь при движении. Различают несколько типов таких приспособлений:

  • Роликовые с двумя фиксаторами.
  • С широкими роликами.
  • Рамочные (или безроликовые).
успокоители
Так выглядят успокоители на велосипеде

Использование успокоителей в качестве защиты – это, конечно, хорошо, но лучше будет подумать о том, чтобы поменять цепь.

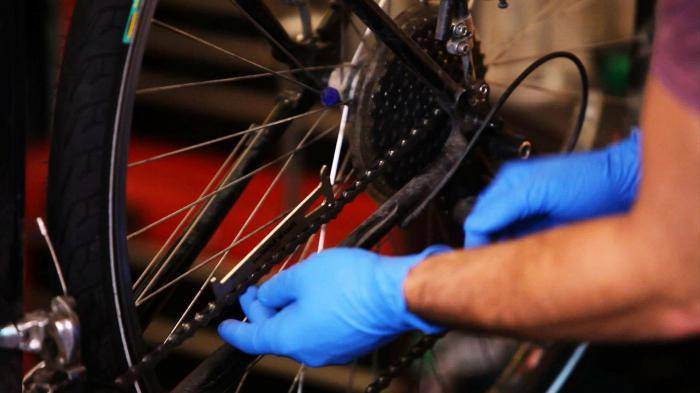

Установка цепи на велосипед

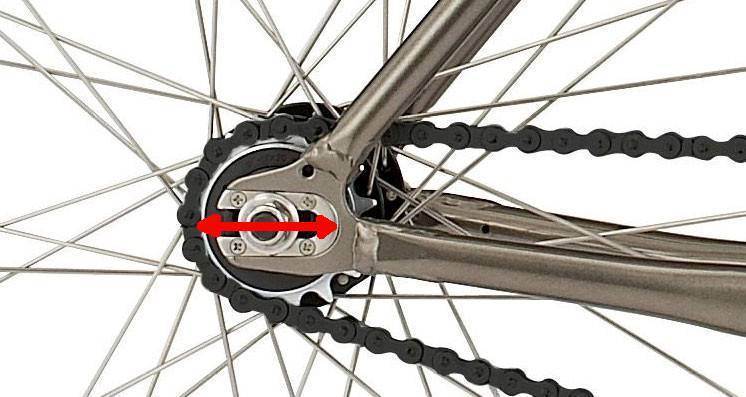

Чтобы поставить цепь на синглспид, достаточно навесить ее на обе звезды, запрессовать пин или защелкнуть замок. Со скоростными байками будет чуть посложнее:

  • Зафиксировать переключатели на малых звездах.
  • С учетом расположения натяжных роликов надеть цепь на звезды.
  • Совместить звенья.
  • Зажать цепь и впрессовать ось. Если велоцепь с замком, обходимся без выжимки.

После того, как установка завершена, необходимо проверить ход цепи: несколько раз прокрутить педали. Если при кручении не наблюдается провисаний или затруднений, то цепь имеет оптимальную длину и установлена правильно.

Справиться со снятием и монтажом велосипедной цепи сможет каждый владелец двухколесного коня. Нехитрая и простая процедура не отнимет много времени, зато отлично поможет в дальнейших поездках!

загрузка…

Инструкция по укорачиванию велосипедной цепи

Как заменить звездочку на велосипеде

В отличие от устаревших моделей, современные звездочки можно менять по отдельности. Достаточно просто можно заменить старую звездочку с заднего колеса на новую. Между ними располагаются так называемые прокладки, которые служат для фиксации положения и делают процесс монтажа в разы проще.

Раскрутить детали очень просто, в основном против часовой стрелки

Важно не запутаться в правильной последовательности. Существует такое понятие как «пауки»

Это значит, что участки из пары звезд очень плотно зафиксированы. В такой ситуации придется поменять весь набор на новый.

Если вы меняете только одиночную звезду, можете столкнуться с такой проблемой как сложность переключения на нее цепи. Так часто происходит, так как цепь в какой-то мере тоже изношена, поэтому менять их советуют одновременно со звездами.

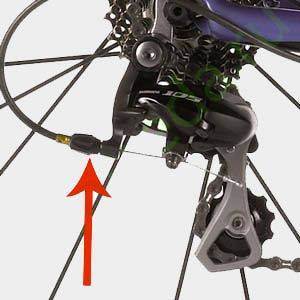

Регулировочные винты на переключателе

Несмотря на многообразие продаваемых параллелограмных переключателей, принцип их работы одинаковый, а следовательно, они имеют схожее устройство. Обычно все они имеют 5 регулировочных элементов:

  1. Закладной болт с гайкой для крепления троса.
  2. Пустотелый винт с барабаном для натяжения троса.
  3. Ограничительный винт хода перебрасывателя на наибольшую звездочку — обозначается буквой L.
  4. Ограничительный винт хода перебрасывателя на самую маленькую звездочку — маркируется буквой H.
  5. Винт натяжения цепи.

На некоторых недорогих переключателях барабанчик натяжения троса и винт натяжения цепи могут отсутствовать. Зато имеется регулировочный барабан у манеток на руле. Так что можно настроить натяжение троса прямо в движении, не забыв скинуть цепь на самую маленькую звездочку.

Регулировочный винт натяжения троса на манетке, на заднем перебрасывателе, на раме велосипеда

Замочная и сплошная цепи

Замочная цепь оснащена специальным зажимным устройством. Отцепить и надеть ее не представляет труда – достаточно просто разъединить замок. Чтобы его найти, внимательно осматриваем цепочку с обеих сторон и находим разъемное звено. В принципе, на чистой цепи найти его будет несложно: сверху надет клещ, который фиксирует звено и не позволяет ему разъезжаться. Также на замочном звене обычно выбита надпись производителя. Если отыскать замочек долго не удается, то либо цепь грязная, либо она беззамочная, или сплошная.

Велоцепь с замком

Велосипедную цепь без замка просто так разъединить не получится: все звенья на ней выглядят одинаково, впрочем, и зацеплены между собой тоже. Большое неудобство это доставляет при чистке, например, необходимо провести «генеральную чистку» в растворителе. В случае с замочной все просто – стащил и положил в керосин. Сплошная велоцепь, даже снятая со звезд, останется висеть на раме.

В плане снятия цепь с замком, безусловно, удобнее своего аналога. Однако закрепление по какой-то причине может разболтаться: клещ слететь, а само звено расцепиться. На велоцепях без замков таких слабых мест нет, и уж если она порвалась, то дело исключительно в ее качестве.

Последовательность действий

Рассмотрим, как укоротить велоцепь конструкции Галля (именно такая используется на 95-99% всех современных велосипедах).

Разъединяем

  1. Устанавливаем выжимку так, чтобы её стержень был ровно по центру пина (валика).
  2. Плавно вращаем ручку выжимки, пока валик не выйдет до уровня второй внутренней пластины.
  3. Разъединяем звено, не вынимая до конца пин.

Удаляем лишние звенья

  1. Фиксируем необходимую длину и определяем пин для выжимки, учитывая, чтобы освобождаемые пластины звена совпали с пластинами уже выжатого.
  2. Повторяем последовательность из п. №1, полностью выжав валик.

Соединяем

Сводим цепь и аккуратно, отцентрировав выжимку на старте и контролируя процесс каждые 0,2-0,3мм, вжимаем пин в освобождённое в п. №2 звено. Некоторые предпочитают снять цепь — в таком случае перед соединением следует проверить, продета ли она в переключатели.

Проверяем работоспособность

  1. Сам запрессованный ролик. Если наблюдаются скрипы или проблемы с подвижностью на звене — устанавливаем пластины на место, изгибая цепь вдоль плоскости звена до прекращения щелчков, хватит силы рук, инструмент не потребуется.
  2. Вся укороченная цепь. Пробуем сделать несколько оборотов на самых маленьких звёздочках — если есть проблемы, это будет заметно сразу.

Для цепи повторяющегося типа (half-link, с одной парой повторяющихся пластин) — процесс упрощается, выбирать парность не надо. Укоротить цепь облегчённых моделей и некоторых спортивных вариантов можно только специализированным инструментом, и порядок укорачивания описывается в фирменной документации.

Пошаговая инструкция

Элементы трансмиссии велосипедов большинства производителей, за редким исключением, совместимы друг с другом. Нужно только подобрать одинаковое количество скоростей трансмиссии и цепи. К примеру, для трансмиссии с девятью передачами понадобиться цепь, предназначенная на такое же количество скоростей.

1. Снятие старой цепи

Используя выжимку цепи, выдавите один из валиков (штифт, соединяющий звенья цепи) в нижнем проходе цепи. Если есть замковое звено, то достаньте его. После извлечения валика аккуратно снимите цепь с велосипеда.

При длительном использовании одной цепи без замен, возможно, понадобиться заменить и кассету.

2. Установка новой цепи

Переключите заднюю и переднюю передачи на самые большие звездочки. Если на велосипеде есть механизм сцепления, то ослабьте его.
Накиньте цепь на переднюю звездочку, протяните конец через передний механизм переключения передач. Проверните педали так, чтобы конец цепи свисал вниз со звездочки на расстоянии около 10 сантиметров. Протяните другой конец через заднюю вилку рамы велосипеда и накиньте на самую большую звездочку кассеты. Опустите задний механизм переключения передач вниз.

Накиньте цепь поверх направляющего ролика, протяните через лапки механизма, оберните вокруг ролика натяжителя. Аккуратно отпустите механизм переключения передач.

3. Замер цепи

Необходимо убедиться, что цепь будет исправно себя вести при переключении на любую передачу, не повреждая другие части велосипеда. Для проверки цепь должна быть установлена на две самые большие звездочки, переднюю и заднюю. Даже если никогда не будете ездить на такой передаче.

Совместите два конца цепи и определите лишние звенья, которые необходимо удалить. Для фиксации цепи в таком положении используйте часть велосипедной спицы.

После того, как определена необходимая длина цепи, удалите ненужные звенья. Перекиньте цепь обратно на самые маленькие звездочки.

Внимание! В полно-подвешенных горных велосипедах нужно убедиться, что длины цепи хватает при сжатии подвески

4. Соединение цепи

Для цепей фирмы Shimano необходимо соединить оба конца валиком. После установки, лишнюю часть валика отламывается плоскогубцами.
У производителей SRAM и KMC между концами цепи вставляется специальное замковое звено, затем защелкиваются пластины. Для полного соединения используются специальные плоскогубцы, но можно воспользоваться следующим способом.

Прокрутите педали так, чтобы замковое звено оказалось посередине верхнего прохода. Затем придержите заднее колесо, чтобы оно не прокручивалось. Надавите на педали, и замковое звено окончательно сядет на свое место. Убедитесь, что цепь установлена корректно. Прокрутите педали велосипеда, используя все передачи.

Части велосипедной цепи и необходимые инструменты

Индикатор износа цепи
: Типичный индикатор износа цепи зацепляется на штырь в цепи, пока другой конец вставляется между двумя штырями или роликами. Цифры на инструменте покажут, насколько изношена цепь и настало ли время ее менять.

Новая цепь
: Вид цепи зависит от количества скоростей велосипеда. Так, например, если велосипед 9-скоростной, нужно купить 9-скоростную цепь. Более совершенные цепи включают в себя специальное покрытие, что отсрочит появление ржавчины, или они уже сделаны из нержавеющей стали.

Замена штырей или соединительного звена
: Новые цепи сразу идут с новым штырем или специальным звеном под названием соединительное звено, соединяющее 2 конца цепи вместе.
Если вы ремонтируете уже имеющуюся цепь, нужно купить штыри на замену или соединительные звенья отдельно – они должны быть совместимы со скоростью цепи и брендом.

Выжимка
: если у вас цепь со стандартными звеньями, понадобится совместимая выжимка, которая позволит легко снять старый штырь и поставить новый при разъединении и соединении цепи.

Пассатижи:
Если у вас цепь, которая соединяется с соединительным звеном, понадобятся пассатижи, которые упростят процесс разъединения и соединения соединительного звена.

Устранение дефектов

Распространенный вид износа – это провисание цепи, когда ее длина относительно первоначальной увеличивается. Ранее были рассмотрены критические значения длины велоцепи, при которых ее нельзя использовать. Все верно, но цепь не обязательно сразу выбрасывать, а можно починить. При длительных нагрузках оси разбалтываются, что вызывает продольное и поперечное расширения. Поперечное устранить невозможно, а вот с продольным вполне можно повозиться.

Убирать лишние звенья надо таким образом, чтобы цепь спокойно, без натяга проходила по большой звезде. При помощи выжимки удаляются лишние звенья, осевые валы со снимаемых элементов вытаскиваются полностью. Тут главное не ошибиться и не вытащить слишком много звеньев.

Если с растянутой цепью приходится ездить, то во избежание ее слета можно устанавливать так называемые успокоители цепи – детали, которые не дают цепи слететь при движении. Различают несколько типов таких приспособлений:

  • Роликовые с двумя фиксаторами.
  • С широкими роликами.
  • Рамочные (или безроликовые).

Так выглядят успокоители на велосипеде

Использование успокоителей в качестве защиты – это, конечно, хорошо, но лучше будет подумать о том, чтобы поменять цепь.

Как натянуть цепь на простом велосипеде

Под понятием «простой» мы подразумеваем велосипед с одной задней ведомой звездой. Это может быть как классическая схема односкоростного велосипеда, у которого одна звезда спереди и одна сзади, и нет возможности изменять передаточные числа, так и велосипеды с планетарной втулкой. Хотя у последних такая же конструкция (с одной ведущей и ведомой звездочкой), но за счет сложного механизма задней втулки, которая, по сути, является аналогом коробки передач автомобиля, можно переключать скорости. Общего в данных схемах одно, цепь можно натягивать путем смещения оси задней втулки. Об этом далее.

Как понять, что цепь необходимо подтягивать

На байках, которые не имеют переключателей скоростей или с планетарной втулкой проверить степень растяжения цепи довольно просто. Натяните ее пальцами вниз до упора. Расстояние, которое она прошла не должно превышать 10-15 мм.

Но следует заострить внимание, что цепь не должна быть перетянутой. Поэтому, если при оттягивании вниз ход велоцепи составляет менее 5 мм, ее следует послабить

Чрезмерное натяжение приводит к большим усилиям при педалировании и повышенному износу трансмиссии, а чересчур послабленное — к тому, что она может слететь с передних или задних звезд.

Процедура натяжения

Переворачиваем велосипед вверх колесами. Послабляем болты или эксцентрики, фиксирующие заднее колесо в пазах (дропаутах) и натягиваем или послабляем натяжение цепи путем смещения колеса дальше или ближе от ведущей звезды. Не забываем, что она не должна быть перетянута. После того, как мы отрегулировали необходимое натяжение, проверяем перпендикулярное положение оси задней втулки относительно продольной оси велосипеда. Затягиваем фиксирующие болты или эксцентрики.

Бывают случаи, что уже нет возможности отодвинуть втулку назад. Это говорит нам о том, что цепь велосипеда слишком растянулась и желательно бы ее заменить. Но есть еще один выход. Для этого нам потребуется выжимка. Это устройство предназначено для разъединения звеньев цепочки. Благодаря ему можно удалить несколько звеньев, тем самым укоротить цепь. Если у вас подобный случай, то ниже по статье отдельным пунктом будет краткая инструкция как удалить лишние звенья.

Ситуации снятия цепи

Обслуживание велосипеда очень важно, и причин для того, чтобы снять цепь, может быть несколько:

  • Глубокая чистка – рекомендуется время от времени снимать все элементы и очищать от смазки и накопившегося абразива.
  • Повреждение и замена звеньев.
  • Замена изношенной цепи.
  • Изменение длины при новой комбинации звёзд, например, на горном велосипеде.

Износ в «домашних условиях» в первую очередь определяется по растяжению. Растянутая цепь – причина для беспокойства, так как смещение звеньев серьёзно повреждает звёздочки и может быть опасно для переключателей.

На глаз отметить износ достаточно тяжело, и для его определения существует показатель – длина 24 звеньев:

  • если она равна 305 мм (304.8 значение для нового комплекта), всё в порядке;
  • 306.5-307.5 мм – пора менять;
  • 307.5 мм – если с таким износом велосипед ещё эксплуатрировался, то скорее всего повреждён весь комплект звёздочек;
  • 308 мм – значение повреждённой трансмиссии.

Пример растянутых звеньев

Объективно рекомендуется обслуживать трансмиссию каждые 500 километров, но это значение не фиксировано, так как и 50 километров по пересечённой местности с обилием песка и грязи по износу может соответствовать иной тысяче по чистым городским дорогам.

Некоторые предпочитают обрезать цепь, но растяжение обычно равномерно распределено, и звенья всё равно могут повреждать звёзды, которые уже невозможно починить.

Цепь велосипеда

Рабочий ресурс цепного механизма синглспидов рассчитан на весь срок «жизни» велобайка. Велоцепь ходит ровно, не отклоняясь. Несколько сложнее обстоит дело с великами, рассчитанными на несколько скоростей. Нагрузка на цепной механизм здесь больше относительно параллельных передач, поскольку велоцепь расположена под углом по отношению к раме велосипеда. Если сравнить с параллельной передачей, то воздействие на звенья в несколько раз больше. Чтобы избежать повреждения всего трансмиссионного механизма, цепь подлежит своевременной замене.

Не следует думать, что нельзя снять велоцепь с односкоростного велосипеда. Ее снимают для того, чтобы почистить или отремонтировать.

Как снять кассету звездочек без съемника?

Иногда вместо первого инструмента с цепью люди советуют «накинуть тряпку на звезды» и повернуть гайку съемником. Скажу честно — я попробовал. Тряпка превратилась в лохмотья от острых велосипедных зубов.

Второй вариант подмены фиксатора кассеты — это взять старую цепь, накинуть ее одним концом на кассету, а второй конец накинуть на обод колеса-покрышку. Зафиксировать там и повернуть гайку съемником.  У меня в результате накинутая на покрышку цепь продавила покрышку до обода и помяла последний.

Третий вариант пришел сам собой, когда я подробно изучил устройство фиксатора Нам опять понадобится старая цепь, палка, 4 самореза и отвертка. Гвозди лучше не использовать — их выдирает из палки на «ура».

Собираем все вместе, как на фотографии профессионального съемника кассеты Shimano.

Как правильно одеть цепь на велосипед

В зависимости от стиля катания, вопрос снятия цепи встаёт либо практически сразу после начала катания, например, в триале или даунхилле, либо, по истечении многих километров прогулок, когда требуется обслуживание и замена цепи.

Ситуации снятия цепи

Обслуживание велосипеда очень важно, и причин для того, чтобы снять цепь, может быть несколько:

  • Глубокая чистка – рекомендуется время от времени снимать все элементы и очищать от смазки и накопившегося абразива.
  • Повреждение и замена звеньев.
  • Замена изношенной цепи.
  • Изменение длины при новой комбинации звёзд, например, на горном велосипеде.

Износ в «домашних условиях» в первую очередь определяется по растяжению. Растянутая цепь – причина для беспокойства, так как смещение звеньев серьёзно повреждает звёздочки и может быть опасно для переключателей.

На глаз отметить износ достаточно тяжело, и для его определения существует показатель – длина 24 звеньев:

  • если она равна 305 мм (304.8 значение для нового комплекта), всё в порядке;
  • 306.5-307.5 мм – пора менять;
  • 307.5 мм – если с таким износом велосипед ещё эксплуатрировался, то скорее всего повреждён весь комплект звёздочек;
  • 308 мм – значение повреждённой трансмиссии.

Объективно рекомендуется обслуживать трансмиссию каждые 500 километров, но это значение не фиксировано, так как и 50 километров по пересечённой местности с обилием песка и грязи по износу может соответствовать иной тысяче по чистым городским дорогам.

Некоторые предпочитают обрезать цепь, но растяжение обычно равномерно распределено, и звенья всё равно могут повреждать звёзды, которые уже невозможно починить.

Важные моменты

Кроме обычных устройств, существуют модели с замком – специальным звеном, которое немного отличается по форме от остальных, и позволяет с помощью обратного натяжения разомкнуть звено без применения выжимки или иных инструментов, главное, правильно поставить замковое звено. Не рекомендуется размыкать звенья рядом с замковым, так как это снизит надёжность всего механизма.

Очень важно перед началом снятия запомнить, как цепь заведена на систему, кассету и переключатели – без наличия небольшого опыта монтажа и демонтажа может оказаться сложно надеть её обратно

Стандартный процесс снятия

Все гайды описывают одинаковый порядок работы для снятия. Для этого потребуется, в первую очередь, небольшой набор инструментов – без них будет достаточно тяжело.

Инструменты

  • ключ для снятия заднего колеса;
  • пассатижи для удержания сегментов и пина;
  • выжимка – устройство для выпрессовки пинов, без замка – важнейший инструмент в процессе.

Процесс

Рассмотрим пошагово, как снять цепь с велосипеда:

  1. Очищаем звенья от грязи – она будет мешать на каждом последующем шаге.
  2. Снять заднее колесо – шаг не обязательный, но работать без него намного проще.
  3. Выдавить пин (металлический цилиндр, замыкающий каждое звено) с помощью выжимки.
  4. Разъединить одно звено.
  5. Вывести крайние звенья из переключателей.

Обратная последовательность аналогична – завести цепь на место и собрать конструкцию обратно, заклепав пин с помощью выжимки, и вращая её в обратную сторону.

Без инструментов

В отсутствие выжимки можно установить всё обратно и без неё. Помогут пассатижи и любой крепкий цилиндр, например, небольшой шестигранник. Аккуратно зажимая цилиндр, пин можно расклепать аналогично работе выжимки, просто это требует намного больше внимания и приложения сил.

Модели с замком можно расцепить, используя плотную верёвку или тросик. Это позволяет производить оперативный ремонт буквально в полевых условиях, например, когда цепь внезапно порвалась в небольшом походе.

Заключение

Снять цепь с велосипеда очень легко, если иметь несложный инструмент или базовые знания об этом процессе

Самое важное – действовать аккуратно, так как силовые действия с выпрессовыванием могут быть опасными

Признаки неисправности

В первую очередь стоит уделить внимание неисправности цепи на многоскоростных великах. Традиционно время хода определяется километражем, однако эти значения слишком приближенны, ведь все зависит от условий езды на велосипеде: качество дорог, подбор передач, скорость, нагрузка на педали и, соответственно, на передние звезды

Первые признаки выхода велоцепи из строя – это неточное переключение передач и подозрительные звуки (при условии, что цепь не утратила смазку). Определить неисправность наверняка поможет следующий метод: отогнуть от самой большой звезды и посмотреть количество свободных зубьев. Если цепь свободно отходит от трех и более зубьев, то замена требуется в срочном порядке. Два зубца «предупреждают», что износ не за горами, но еще можно поездить.

Таким же методом можно увидеть ослабление цепи на односкоростном велосипеде: отгибаем ее от передней звезды и смотрим количество зубьев.

Определение степени ослабления

Еще один способ определения износа – это замер длины:

  • 304,8 мм – оптимальная длина цепи.
  • 306,5 – 307,5 – средний износ, пригодность к ремонту. Ездить пока можно.
  • 308 мм – высокая степень изношенности и цепи, и звезд.
  • Более 308 мм – повреждение всей трансмиссии.

Измерение относительного удлинения требует полного снятия цепи с велосипеда.

Как натянуть и отрегулировать велосипедную цепь

Важным элементом для работы велосипеда является цепь, срок службы которой зависит от своевременного ухода. При работе она не должна трещать и скрипеть. Это нормально, что в процессе эксплуатации она постепенно изнашивается и, как следствие, удлиняется. При правильной регулировке цепь должна провисать на 10–12 мм. При оттягивании пальцами она должна поддаться на 10-15 мм, а если эта величина больше, то её необходимо натянуть. Заметьте, что это актуально только для велосипедов или без переключателей скоростей, или с планетарным механизмом передач.

При установке новой цепи также важно отрегулировать её натяжение. Ещё важнее — после первых трёх заездов подтянуть её

Новая деталь в первое время эксплуатации очень быстро растягивается.

Регулировка натяжения на велосипеде без передач

Правильно натянутая цепь на велосипеде без скоростей должна быть немного свободной на величину провисания около 5 мм.

Чтоб натянуть цепь на обычном бесскоростном велосипеде, нужно:

  1. Положить свой транспорт вверх колесами.
  2. Ослабить гайки или эксцентрики крепления заднего колеса.
  3. Настроить правильную величину провисания цепи, передвигая колесо по наклонным пазам, которые называются дропаутами.

Закреплять заднее колесо нужно только в положении, когда его ось параллельна валу каретки.

При чересчур натянутой цепи вращать педали на велосипеде становится очень тяжело, детали цепной передачи быстро изнашиваются. Тогда как провисшая цепочка может соскочить со звездочек, и дальше ехать уже точно будет невозможно.

Если колесо уже уперлось в край дропаутов, его больше некуда отодвигать, а цепная лента по-прежнему болтается, тогда потребуется удалить парочку звеньев.

Регулировка на велосипеде со скоростями

Величина натяжения цепи на велосипеде с задним параллелограммным переключателем задаётся всецело силой жёсткости пружины самого переключателя. Но если цепь будет слишком длинной, то этот натяжитель не сможет скомпенсировать её провисание, и она станет бить по раме. Особенно это актуально для велосипедов с коротким задним перебрасывателем.Слишком короткая цепочка затрудняет переключение передач. Она станет причиной ускоренного износа деталей передачи. В первую очередь это относится к двухподвесным велосипедам.

Очень часто при установке на скоростной велик новой цепи необходимо укоротить её длину, то есть убрать несколько звеньев.

Есть два способа определения того, сколько звеньев нужно убрать:

  • Установить цепь на самые большие звездочки спереди и сзади. Потянуть за неё, отводя задний переключатель до предела вперед. Теперь остается лишь добавить два звена, и оптимальная длина будет определена.
  • Перебросить цепь спереди на наибольшую звездочку, а сзади — на самую маленькую. Подтянуть цепочку до положения, при котором рамка заднего перебрасывателя будет указывать ровно вниз, точнее говоря, когда оси роликов переключателя станут в одну вертикальную линию.

На двухподвесах настраивать длину цепи правильнее будет, придавив задний маятник до позиции, когда передняя кассета звездочек максимально удалена от задней трещотки. Пометив нужную длину, лишние звенья можно удалить.

Удаление звеньев

На обычный велосипед без скоростей ставятся разборные цепи, у них на одном из звеньев имеется замок. На большинство современных байков со скоростями ставятся неразборные цепочки с одинаково хорошо заклепанными всеми звеньями. Разобрать цельную заклёпанную цепочку несложно, достаточно лишь обточить на наждаке головки штифтов на одном из её звеньев. Ещё легче и боле аккуратно можно рассоединить заклепки при помощи специального инструмента — выжимки.

Нужно заметить, что выжимка — это универсальный инструмент. С её помощью можно не только выдавить фиксирующий штифт, но и заново заклепать разобранную цепь. Многие выжимки имеют две рабочие канавки: одна нужна для выпрессовки штифта из ролика, а вторая — для запрессовки. Установочное место, расположенное дальше от давящего винта, предназначено для расклёпки штифтов цепи. Подробнее о пользовании подобным инструментом можно узнать из следующего видео.

Проскальзывание цепи

Цепь начинает проскальзывать, когда ослабевает натяжение вследствие ее сильного растяжения. А будучи чрезмерно растянутой, она, в свою очередь, быстро изнашивает звездочки. Так что, поставив новую цепочку на старую трещотку, можно ничего и не добиться. Всё равно пробуксовка на маленьких звездочках останется.

Если вы подтягиваете старую цепь же не в первый раз, готовьтесь к скорой её замене. Помните, что удалить два звена из неё можно лишь один раз. В конечном исходе, вам все равно придётся потратиться на новую деталь.

Велосипедная цепь с замком

Часто на цепи устанавливают специальные замки для цепи, предназначенные для ее быстрого снятия/установки. Замки производятся практически всеми производителями цепей и отличаются лишь по ширине цепи (в зависимости от количества звезд в кассете). Использование замка для цепи имеет свои плюсы и минусы.

+ Плюсы замка для цепи

  • Для снятия/установки цепи не требуется дополнительный инструмент;
  • Облегчается чистка цепи

    Проще промыть снятую цепь, чем установленную на велосипед. Особенно критично это для любителей парафинить цепь вместо смазки;

  • Запасной замок

    Неплохо иметь в дороге запасной замок для цепи на случай разрыва имеющегося как наиболее слабого звена;

  • Не нужен ремонтный пин

    Производители некоторых цепей (например, shimano) в инструкции прямо указывают, что после снятия цепи вытащенный пин повторно для установки использовать нельзя. Нужно использовать специальные ремонтные пины , которые стоят немало и в России продаются не везде;

— Минусы замка для цепи

  • Тугой ход многоскоростных замков

    Не всякий замок в реальности получается снять руками, без плоскогубцев или специального инструмента для снятия замка. Особенно это касается 10- и 11-скоростных замков;

  • Поломка замка

    Прочность замка обычно уступает прочности обычных звеньев, в связи с чем возникает риск разрыва цепи именно в месте установки замка;

  • Порванные звенья цепи

    К сожалению, не всегда цепь порвется именно на замке, а даже и в таком случае могут повредиться соседние звенья. В таком случае без выжимки цепи или кустарных методов уже не обойтись;

  • Определенное количество снятий/установок замка

    Так, в инструкции к замку KMC прямо написано, что его нужно менять после трех установок/снятий.

Кстати! Любую операцию с цепью, особенно в пути, имеет смысл делать в одноразовых резиновых/латексных перчатках. Поменять цепь и не измазаться – не получится, если только вы не варите ее в парафине.

Тросики и рубашки

Порой удивительный результат даёт простая чистка тросов и рубашек, а также последующая смазка их жидким маслом. После такой нехитрой операции становится значительно легче переключать скорости на велосипеде. Троса и рубашки бывают разными по прочности и цене, но даже дешевые детали прослужат долго, если вы уделите им полчаса своего времени раз в месяц. Содержать все узлы велосипеда чистыми и смазанными — это всё, что от вас требуется.

Рубашка на тросе, как можно понять, нужна для защиты от грязи и смыва смазки. В мире горных велосипедов уже давно принято правило как можно сильнее прятать тросики в трубочки. Но на всю длину самый длинный тросик заднего переключателя не запрячешь, ведь он будет очень туго ходить в непомерно длинной рубашке, особенно в местах перегибов. На некоторых дорогих маунтинг байках тросы частично протянуты внутри рамы.

В случае, когда неожиданно сбилась настройка заднего переключателя, то этому причиной может быть:

  • вырывание тросика из фиксирующего болта на перебрасывателе;
  • продавливание заглушки на одном из концов рубашки.

Вид 2: Замок цепи с 2-мя симметричными частями

Самый распространенный и удобный вид замков. Устанавливаются практически на всех современных многоскоростных велосипедных цепях. С этими замками часто случаются сложности при снятии. Когда я снимал такой замок руками в первый раз, то разбил руки в кровь, но замок так и остался на месте. Чаще всего встречается на цепях KMC, Sram, FSA. Что удивительно, Shimano такие замки не использует. Используются практически под любое количество скоростей от 1 до 11.

Как установить замок цепи с 2-мя симметричными частями

Поставить замок очень просто. Его не нужно защелкивать, так как мы это сделаем как только надавим первый раз на педаль. Но можете попробовать потянуть цепь в разные стороны, чтобы услышать щелчок замка. Главное, убедиться, что все части замка вошли друг в друга.

Как снять замок цепи с 2-мя симметричными частями

Чтобы снять симметричный замок, вам потребуются обычные плоскогубцы. Загибаем цепь так, чтобы она напоминала букву «П», где вершина буквы и есть наш замок. В этом положении нам нужно надавить на замок плоскогубцами наискосок (по диагонали), чтобы сдвинуть две части замка (прижимать плоскогубцами со сторон, где из щечки выходит пин). Метод работает идеально! И руки целы, и времени занимает 15 секунд.

Подробнее смотрите на видео:

Есть еще способ снятия с помощью рук , веревки или тросика — это когда пины обматывают веревкой и потом стягивают, но обычно «тугие» замки такими способами не открываются.

Для чего нужна выжимка цепи, как выбрать инструмент, как разъединить и соединить цепь при помощи выжимки

Последовательность действий по снятию цепи с велосипеда без выжимки своими руками

Выжимка – полезное приспособление. Однако, не всегда оно оказывается под рукой. Что же тогда делать? Перспектива остаться с посреди первозданной природы где-то за много км от города не выглядит привлекательной. Снять цепь с байка можно и без выжимки. Сделать это самостоятельно будет непросто, но вполне реально. Рассмотрим подробно варианты разбора цепи с замком и без него.

Модель с замком

Замок.

Как проверить, есть ли у цепи замок? Проще простого! Беглого осмотра, чтобы увидеть, имеет ли цепь звено, которое отличается от соседних. Это и есть замок. Разъединить его можно путем сдвигания пинов на каждом из звеньев руками или пассатижами. Чтобы собрать цепь, нужно проделать аналогичные действия в обратной последовательности.

Модель без замка

В этом случае без выжимки придется непросто. И результат будет непредсказуемым. Но, если других вариантов нет, из 2 зол выбираем меньшую. Итак, снимаем цепь без замка с велосипеда подручным средствами в таком порядке.

  1. Привинтить к столу обыкновенные тиски.
  2. Зафиксировать в тисках цепь, подложив с одной стороны гайку, отверстие которого соотносится с пином.
  3. Прилепить с другой стороны небольшой шуруп шляпкой.
  4. Зажимая тиски, протолкнуть шариком пин в гаечную дырку.

Важно!
Для того, чтобы разомкнуть цепь, освободить одну сторону мало. Нужно отодвинуть звено и извлечь цепь либо добавить еще шар и продолжить попытки

Подводя итоги, можно уверенно заявить, что выжимка — незаменимая вещь в дороге для каждого велосипедиста. И если поломанную цепь с замком еще можно снять с велосипеда без этого приспособления, то, что касается цепи без замка, то без нее обойтись будет сложно. Впрочем, на случай форм-мажорных обстоятельств, можно воспользоваться приведенными выше инструкциями.

Причины обрыва[править]

Все возможные причины обрыва цепи до конца не известны, и произойти такое может с каждым, но, тем не менее, такая поломка — явление довольно редкое. Считается, что к обрыву могут привести следующие причины:

  • Сильный износ цепи;
  • Неправильная сборка цепи;
  • Неправильное пользование передним переключателем;
  • Большой вес байкера.

В реальной жизни наибольшее количество шансов порвать цепь даёт чрезмерно большое усилие, прикладываемое к педалям. Сила, как говорится, есть — ума не надо. Причём, тут возможна интрига — что же не выдержит раньше: оси педалей, шатуны, звёзды, или всё-таки цепь. Как правило, при обрыве повреждается или разрушается лишь одно (оказавшееся наиболее слабым) звено цепи, для продолжения движения требуется изъять его и собрать цепь обратно. При этом цепь может укоротиться до критической длины, поэтому после ремонта при первой возможности следует проверить длину и при необходимости нарастить цепь запасными звеньями.

Установка цепи на велосипед

Чтобы поставить цепь на синглспид, достаточно навесить ее на обе звезды, запрессовать пин или защелкнуть замок. Со скоростными байками будет чуть посложнее:

  • Зафиксировать переключатели на малых звездах.
  • С учетом расположения натяжных роликов надеть цепь на звезды.
  • Совместить звенья.
  • Зажать цепь и впрессовать ось. Если велоцепь с замком, обходимся без выжимки.

После того, как установка завершена, необходимо проверить ход цепи: несколько раз прокрутить педали. Если при кручении не наблюдается провисаний или затруднений, то цепь имеет оптимальную длину и установлена правильно.

Справиться со снятием и монтажом велосипедной цепи сможет каждый владелец двухколесного коня. Нехитрая и простая процедура не отнимет много времени, зато отлично поможет в дальнейших поездках!

Е
сли проехать на велосипеде много километров, то запчасти, рано или поздно, износятся. После большого пробега велосипедная цепь «растянется» и будет нуждаться в замене.Технически цепь не растягивается
, но штыри, которые соединяют звенья, изнашиваются, что увеличивает длину цепи.

Растянутая цепь
ускоряет изнашивание кассеты и зубчатых цепных венцев на звездочке, поэтому обзавестись новой цепью, когда растяжение уже заметно, – хорошая идея. Рекомендуется заменять цепь каждые 1000-1500 километров. Кстати, замена цепи обходится намного дешевле, чем замена кассет или зубчатых цепных венцев на звездочке.

Информация по ремонту и укорачиванию цепи, расположенная ниже, будет очень полезна.

Раскрытие замка и выжимка оси звена

Раскрыть замок достаточно просто: отверткой или другим предметом (например, вязальной спицей) поддеваем клещевой зажим. Тут главное не повредить его, а еще лучше – не потерять, иначе потом зафиксировать цепь не получится. Далее расцепляем все звено. Все, цепь можно снимать и делать с ней все, что захочется: чистить, выбрасывать или укорачивать. Впрочем, об этом поговорим чуть позже.


Замочек в разобранном состоянии

Разъединить сплошную цепь можно только специальным инструментом – выжимкой. С ее помощью получится легко разобрать звено без повреждений. Процедура несложная, но торопиться не стоит:

  • Сначала выбираем звено для разборки.
  • Вставляем цепь в положение выпрессовки и запрессовки пина (оси звена).
  • Ручкой закручиваем винт и вытаскиваем ось. Направление выдавливания – в сторону винта выжимки, то есть на себя.

Извлекать пин полностью не следует, так как его будет непросто вернуть потом на место.


Выжимное устройство цепи Галля

Выжимка немного расшатывает ось, поэтому при повторном расцеплении следует выбрать другое звено.
Запрессовка оси в звено проводится в противоположном порядке: соединить между собой соседние звенья и винтом вдавить пин.

Части велосипедной цепи и необходимые инструменты

Индикатор износа цепи
: Типичный индикатор износа цепи зацепляется на штырь в цепи, пока другой конец вставляется между двумя штырями или роликами. Цифры на инструменте покажут, насколько изношена цепь и настало ли время ее менять.

Новая цепь
: Вид цепи зависит от количества скоростей велосипеда. Так, например, если велосипед 9-скоростной, нужно купить 9-скоростную цепь. Более совершенные цепи включают в себя специальное покрытие, что отсрочит появление ржавчины, или они уже сделаны из нержавеющей стали.

Замена штырей или соединительного звена
: Новые цепи сразу идут с новым штырем или специальным звеном под названием соединительное звено, соединяющее 2 конца цепи вместе.
Если вы ремонтируете уже имеющуюся цепь, нужно купить штыри на замену или соединительные звенья отдельно – они должны быть совместимы со скоростью цепи и брендом.

Выжимка
: если у вас цепь со стандартными звеньями, понадобится совместимая выжимка, которая позволит легко снять старый штырь и поставить новый при разъединении и соединении цепи.

Пассатижи:
Если у вас цепь, которая соединяется с соединительным звеном, понадобятся пассатижи, которые упростят процесс разъединения и соединения соединительного звена.

Признаки неисправности

В первую очередь стоит уделить внимание неисправности цепи на многоскоростных великах. Традиционно время хода определяется километражем, однако эти значения слишком приближенны, ведь все зависит от условий езды на велосипеде: качество дорог, подбор передач, скорость, нагрузка на педали и, соответственно, на передние звезды

Первые признаки выхода велоцепи из строя – это неточное переключение передач и подозрительные звуки (при условии, что цепь не утратила смазку). Определить неисправность наверняка поможет следующий метод: отогнуть от самой большой звезды и посмотреть количество свободных зубьев. Если цепь свободно отходит от трех и более зубьев, то замена требуется в срочном порядке. Два зубца «предупреждают», что износ не за горами, но еще можно поездить.

Таким же методом можно увидеть ослабление цепи на односкоростном велосипеде: отгибаем ее от передней звезды и смотрим количество зубьев.

Определение степени ослабления

Еще один способ определения износа – это замер длины:

  • 304,8 мм – оптимальная длина цепи.
  • 306,5 – 307,5 – средний износ, пригодность к ремонту. Ездить пока можно.
  • 308 мм – высокая степень изношенности и цепи, и звезд.
  • Более 308 мм – повреждение всей трансмиссии.

Измерение относительного удлинения требует полного снятия цепи с велосипеда.

Стандартный процесс снятия

Все гайды описывают одинаковый порядок работы для снятия. Для этого потребуется, в первую очередь, небольшой набор инструментов – без них будет достаточно тяжело.

Инструменты

  • ключ для снятия заднего колеса;
  • пассатижи для удержания сегментов и пина;
  • выжимка – устройство для выпрессовки пинов, без замка – важнейший инструмент в процессе.

Процесс

Рассмотрим пошагово, как снять цепь с велосипеда:

  1. Очищаем звенья от грязи – она будет мешать на каждом последующем шаге.
  2. Снять заднее колесо – шаг не обязательный, но работать без него намного проще.
  3. Выдавить пин (металлический цилиндр, замыкающий каждое звено) с помощью выжимки.
  4. Разъединить одно звено.
  5. Вывести крайние звенья из переключателей.

Обратная последовательность аналогична – завести цепь на место и собрать конструкцию обратно, заклепав пин с помощью выжимки, и вращая её в обратную сторону.

Без инструментов

В отсутствие выжимки можно установить всё обратно и без неё. Помогут пассатижи и любой крепкий цилиндр, например, небольшой шестигранник. Аккуратно зажимая цилиндр, пин можно расклепать аналогично работе выжимки, просто это требует намного больше внимания и приложения сил.

Модели с замком можно расцепить, используя плотную верёвку или тросик. Это позволяет производить оперативный ремонт буквально в полевых условиях, например, когда цепь внезапно порвалась в небольшом походе.

Снятие замкового звена без инструментов

Использование выжимки цепи

В некоторых цепях для её снятия и установки используют разъёмное звено, поэтому выжимку не используют. Но, в поездке её необходимо иметь, так как цепь иногда рвется, и её надо ремонтировать — заменить участок цепи или при поломке петуха или заднего переключателя укоротить цепь и из много скоростного велосипеда сделать одно скоростной.

Без выжимки цепи все эти действия сделать проблематично. Очень часто выжимку цепи включают в универсальный инструмент, хотя такими выжимками неудобно пользоваться.

Показатель надёжности выжимки цепи — это материал, из которого изготовлен её штифт. Он должен быть достаточно твёрдыми и не изгибался после нескольких использований. Иногда выжимки известных производителей работают намного хуже, чем недорогие неизвестного происхождения.

Также на эту тему:

Ножи для велотуристов. В складных ножах клинок прячется в его рукоятку. Этим добивается портативность ножа и уменьшение его размера в два раза. Приспособления для открывания ножа имеют различную конструкцию – самые простые открываются двумя руками, более продвинутые имеют кнопку или рычажок…

Велосипедный мультитул. Велосипедный мультитул – это набор инструментов для ремонта и обслуживания велосипеда в виде раскладного ножа. Стандартный инструмент для ремонта современных многоскоростных велосипедов в домашних и полевых условиях. Позволяет не возить с собой множество ключей и имеет…

Конусный ключ. Конусный ключ – это одна из разновидностей гаечного ключа. Предназначен для регулировки и затягивания конусов втулок. Конусный ключ отличается от обычного ключа того же размера намного меньшей толщиной и составляет примерно 2 мм. У конусов втулки узкие шлицы, поэтому…

Съёмники для ремонта велосипеда. Съёмник шатунов (системы) — инструмент для снятия системы неинтегрированного типа с вала каретки. Как правило совмещает в себе две функции: сам съёмник и шестигранник для разборки педалей. Шатуны на валу каретки удерживаются болтом под внутренний шестигранник на 8 мм…

Усилие затяжки резьбовых соединений на велосипеде. На велосипеде все резьбовые соединения: винты, болты и гайки затягиваются с определенным усилием. Это обеспечивает безопасность при езде и позволяет компонентам велосипеда прослужить дольше. Производители указывают числовое значение момента затяжки резьбовых соединений. Оно должно быть именно таким, которое указано…

Сборка цепи[править]

При сборке цепи требуется преодолевать натяжение пружины заднего переключателя, поэтому здесь будет уместен помощник, который подержит переключатель (либо скиньте цепь с системы) .

Разместите цепь так, чтобы торчащий пин смотрел в вашу сторону.

Возьмитесь за звено, из которого не торчит пин, и проведите цепь справа налево через передний и задний переключатели. В заднем переключателе есть 2 «отверстия» рядом с роликами, в которые нужно продеть цепь.
Соедините концы цепи в нижней части, преодолевая сопротивление пружины заднего переключателя. Попросите помощника подержать переключатель.

Поместите соединяемое звено в выжимку, на упор, который ближе к фиксирующему винту.

Подстраивая положение цепи, подведите штифт к зажимаемому пину так, чтобы они были соосны.

Подожмите звено фиксирующим винтом

Внимание! Пропуск этого шага может привести к поломке выжимки.

Вращая рукоятку, зажмите пин в звено. Постоянно контролируйте степень погружения пина по соседним — он должен быть не совсем заподлицо с щечкой, а торчать на долю миллиметра.

Извлеките цепь из выжимки, проверьте, насколько симметрично встал пин

При необходимости, подправьте его положение.

Проверьте подвижность собранного звена. Если оно сгибается туго, то нужно взяться за цепь с двух сторон от собранного звена и с усилием погнуть ее в поперечном направлении.

Как снять цепь самостоятельно с помощью выжимки

Выполняют действия в ниже приведенной последовательности:

  • выбрать участок, который требуется разъединить. Если разбирался элемент не раз, выбирают неремонтируемое ранее звено;
  • в выжимку вставляют звено так, чтобы оказались напротив ось зажимная и пин;
  • деталь в выжимке цепи фиксируют винтом;
  • чтобы пин выдавить наружу, вращают ручку устройства;
  • когда пин выпрессован, убирают звенья;
  • крайние из них соединяют, следя, чтобы наружу смотрел штифт, который расположен «в щечке», т.е. «смотрит» он на мастера, производящего ремонт. Деталь проводят вначале через переключатели, после чего, одно на другое накладывают два звена, контролируя, чтобы с втулкой совпадал пин;
  • «щечки» разжимают плоскогубцами. Штифт, выходящий наружу, не позволяет звеньям разъединиться, когда они займут свое место;
  • для запрессовки в отверстие пина, выжимку вставляют в звено так, чтобы идеально совпадали оси штока и пина, и проворачивают воронок;
  • далее, проверяют, чтобы симметричными были «щечки» звеньев штифта. Если это не так, их придется подкорректировать;
  • соединенные звенья проверяют на подвижность. Если они неподвижны, положение исправляют с помощью плоскогубцев.

Виды цепей велосипеда

Рассмотрим 2 основные разновидности велоцепей:

  • Замочную;
  • Сплошную.

Замочная

Ее особенность в том, что у нее имеется специальное зажимное приспособление. Снять такую со звезд, равно как и надеть обратно, несложно. Для этого достаточно лишь рассоединить замок.

Определить местонахождение разъемного звена можно при помощи визуального осмотра. Если звенья чистые найти разъем несложно. Как правило, на разъеме выбито клеймо компании-производителя.

Сплошная

Полностью снять такую велоцепь невозможно. Если полностью снять ее со звездочек, она просто повисает на раме. Конечно, по сравнению с вариантом, оснащенным замком, сплошная конструкция менее удобна. Однако, есть и преимущества. Замок может ослабеть, соединительный клещ – потеряться. Звенья расцепляются. Со сплошной цепью таких проблем нет. Если она разорвалась, то это исключительно издержки качества.

Разборка цепи[править]

Наденьте перчатки, которые не жалко.

Достаньте выжимку, при необходимости соберите ее.

Поместите выжимаемое звено в выжимку, на упор, который ближе к фиксирующему винту.

Подстраивая положение цепи, подведите штифт к выжимаемому пину так, чтобы они были соосны.

Подожмите звено фиксирующим винтом

Внимание! Пропуск этого шага может привести к поломке выжимки.

Вращая рукоятку, строньте пин с места. Может потребоваться большое усилие, дальше пойдет легко.

Медленно сдвигайте пин примерно на 3-4 мм

Зная величину шага резьбы на вашей выжимке, легко рассчитать число оборотов рукоятки, требуемое для смещения пина на нужное расстояние.
Если почувствуете рост усилия на рукоятке (значит, пин почти полностью вышел из противоположной щечки), немедленно остановитесь!

Здесь у нас задача выжать пин настолько, чтобы он перестал скреплять цепь, но при этом остался зажатым в щечке. Если выдавить пин полностью, то в полевых условиях вставить его обратно будет очень сложно.

Извлеките цепь из выжимки, проверьте, можно ли ее разнять, раздвигая щечки пальцем.

Если нельзя, вставьте цепь обратно в выжимку, подожмите винтом и штифтом и поверните рукоятку еще на пол-оборота. При необходимости, повторите несколько раз — спешка здесь ни к чему.

Когда цепь разнимется, в идеальном случае, пин будет торчать внутрь звена примерно на 0,5 мм, что упростит последующую сборку.

Установка велосипедной цепи

Пора продеть цепь через задний дерайлер и соединить ее

Обратите внимание и убедитесь, что цепь точно идет через ведущее колесо на заднем дерайлере

Использование штырей
: Если у цепи нет соединительного звена, то используйте выжимку для соединения цепи со штырем, который уже есть в новой цепи.
Если вы ремонтируете старую цепь, всегда используйте новый штырь вместо старого. Новый штырь должен быть совместим с цепью, ее скоростью и брендом. Новый штырь нужно вставить на половину с помощью выжимки, потом вытянуть его с другой стороны с помощью пассатижей.Использование соединительных звеньев
: Если вы соединяете цепь с соединительным звеном, поставьте его каждую половину на каждый конец цепи, соедините концы цепи, соберите соединительное звено с помощью инструмента, чтобы поставить его на место.

Также возможно соединить соединительное звено без инструмента. Соедините его и потяните цепь в разные стороны, чтобы заблокировать соединительное звено как можно сильнее. Потом ослабьте сцепление дерайлера, если он имеется, прокрутите педали так, чтобы соединительное звено оказалось на верху цепи привода. Используя тормоза, с силой встаньте на одну педаль, напряжение пойдет на цепь, и она встанет на место.

Как заменить цепь на велосипеде – видео

Бывает, вам нужно снять велосипедную цепь — например, для её очистки, замены или регулировки длины (последнее делается в том случае, если на вашей новой кассете другое количество зубьев, и нужно соответственно изменить длину цепи, добавив или удалив какое-то количество звеньев).

Как снять цепь с замком

Осмотрите цепь: если вы найдёте звено, отличающееся от всех остальных, то вам повезло — у вас цепь с замком. Для того чтобы его разъединить, сдвиньте штифты (пины, оси) на каждой половинке-звене (щёчке). Цепь разомкнётся. Вся операция займёт буквально минуту. Не нужно никакого особого оборудования: если вдруг не получится сдвинуть штифты руками, воспользуйтесь пассатижами. Сборка производится тоже без всяких хитростей, в обратном порядке.

Как снять цепь без замка

Если же у вас цепь без замка, то потребуется специальный инструмент — выжимка для цепи. Стоит она недорого, места занимает мало, поэтому рекомендуем возить её с собой всегда, вместе с набором шестигранников и ремкомплектом для камер. В дороге может случиться всякое — если цепь вдруг порвётся, вы без труда с помощью выжимки удалите повреждённые звенья и снова соедините цепь.

Как снять цепь без выжимки? И стоит ли это делать?

Как снять цепь без выжимки, вопрос злободневный. Но как бы часто его не задавали, лучше запомнить одно жизненное правило. Для хорошего ремонта и обслуживания – лучше воспользоваться специализированным инструментом! В данном случае – это выжимка цепи.

Выжимки бывают двух типов, в большинстве два посадочных места. Одно из них — для сборки и разборки цепи, второе — для регулировки положения оси во втулке звена цепи. Если ваша выжимка именно такая, с двумя посадочными местами, то звено цепи вставляйте так, чтобы оно находилось на стороне, ближней к регулировочному винту. Если вы уложите цепь не туда, то можете случайно выломать во время работы перегородки между посадочными местами выжимки или смять щёчки звена.

Предположим, что цепь уложили правильно

Теперь осторожно вращайте рукоятку. Усилие, возможно, придётся прикладывать значительное, так что постарайтесь работать аккуратно, чтобы звено в выжимке не перекосилось, иначе можно его повредить

Убедитесь, что остриё выжимки давит точно на пин. Не нужно крутить винт быстро, следует остановиться в тот момент, когда штифт будет выдавлен из всего звена, но останется на дальней щёчке. Если вы выдавите его полностью, то, поверьте, вам будет очень сложно вставить его назад. Также будьте осторожны с тем, чтобы нечаянно не выбить штифт из щёчки: так он может укатиться в неизвестном направлении и потеряться.

При сборке вам не понадобится ничего, кроме той же самой выжимки. Снова напоминаю: будьте внимательны, не увлекайтесь, чтоб не выдавить пин из звена.

Два важных замечания:

  • Если ваша цепь снабжена замком, то не следует разбирать её выжимкой
  • Если одну и ту же цепь вам придётся разбирать многократно, то каждый новый раз выбирайте новое звено: если будете раз за разом выдавливать один и тот же штифт, это ухудшит прочность цепи

Автор статьи: Алексей Желудков

После долгого использования велосипеда без обслуживания цепь нередко начинает провисать. Как укоротить цепь велосипеда в домашних условиях? Что требуется для определения ее правильной длины? Поиском ответов на эти и другие вопросы займемся в представленном материале.

Натяжители для велосипедной цепи

Эффективным и полезным аксессуаром может стать специальный натяжитель цепи велосипеда, применение которого позволяет поддерживать необходимое ее натяжение во время езды. Применяется данный аксессуар в основном любителями экстремальной, агрессивной езды.

Устанавливаются натяжители цепи, как правило, на односкоростные модели велосипедов. Состоят такие аксессуары из одного или нескольких роликов, рычага и пружины. Работают натяжители по принципу планомерной оттяжки цепи велосипеда в необходимом направлении, что создает требуемое натяжение. Более того, наличие натяжителя позволяет избежать падения цепи с ведущей звезды, размещенной на втулке.

Опытные велосипедисты советуют всегда иметь в запасе несколько цепей. Каждая из них должна эксплуатироваться при накатке не более 600 км. После чего велосипедная цепь заменяется. На ее место ставится новая, самая короткая. В результате существенно продлевается жизнь не только всем имеющимся в наличии цепям, но также трансмиссии двухколесного транспортного средства.

Замочная и сплошная цепи

Замочная цепь оснащена специальным зажимным устройством. Отцепить и надеть ее не представляет труда – достаточно просто разъединить замок. Чтобы его найти, внимательно осматриваем цепочку с обеих сторон и находим разъемное звено. В принципе, на чистой цепи найти его будет несложно: сверху надет клещ, который фиксирует звено и не позволяет ему разъезжаться. Также на замочном звене обычно выбита надпись производителя. Если отыскать замочек долго не удается, то либо цепь грязная, либо она беззамочная, или сплошная.


Велоцепь с замком

Велосипедную цепь без замка просто так разъединить не получится: все звенья на ней выглядят одинаково, впрочем, и зацеплены между собой тоже. Большое неудобство это доставляет при чистке, например, необходимо провести «генеральную чистку» в растворителе. В случае с замочной все просто – стащил и положил в керосин. Сплошная велоцепь, даже снятая со звезд, останется висеть на раме.

В плане снятия цепь с замком, безусловно, удобнее своего аналога. Однако закрепление по какой-то причине может разболтаться: клещ слететь, а само звено расцепиться. На велоцепях без замков таких слабых мест нет, и уж если она порвалась, то дело исключительно в ее качестве.

Когда нужно менять велосипедную цепь?

Значительно повысить срок службы всей системы, отвечающей за движение, позволяет хорошая смазка для цепи велосипеда. В то же время необходимо уметь подмечать моменты, когда она начинает нуждаться в обслуживании или ремонте.

Чрезмерный износ велосипедной цепи не только приносит постоянный дискомфорт во время езды, но также вызывает активную деформацию звезд. Если оставить изношенную цепь без внимания на длительный срок, это гарантированно приведет к потребности в замене целого набора дорогостоящих механизмов.

Чтобы максимально объективно оценить ее состояние, необходимо смотреть не на километраж, а прежде всего измерить длину всех ее звеньев. Длина цепи в нормальном состоянии равняется примерно 305 мм. Поводом для ее замены является ее растяжение до 308 мм и более.

Байки без замка цепи

Чтобы деталь снять, используют подручные средства, выполняя следующие манипуляции:

  • закрепить на столе обычные тиски;
  • цепь в них фиксируют, подложив с одной стороны гайку так, чтобы соотносились отверстие гайки и пин;
  • шуруп прикрепляют шляпкой с противоположной стороны;
  • пин проталкивают в гаечное отверстие при зажимании тисков шариком.

Совет:
чтобы снять деталь, недостаточно разомкнуть только одну сторону. Требуется звено отодвинуть, чтобы ее извлечь или продолжать попытки, добавив шар.

После удачной попытке (или неудачной), велосипедист понимает, насколько незаменимой является выжимка: если цепь с замком, которая требует ремонта, с велосипеда можно снять, то, касательно этой детали без замка, сделать это крайне сложно без выжимки. Приведенные инструкции в форс-мажорных ситуациях выручат, но потрудиться нужно изрядно.

Видео: Как разъединить, расклепать, разомкнуть, велосипедную цепь. Снять замок.

Как укоротить цепь без выжимки?

Если специального инструмента нет, можно воспользоваться любым острым предметом достаточно малого диаметра, чтобы вытолкнуть соединительный пин. Это может быть гвоздь, шило или любой другой стальной прочный штырь, способный выдержать удар молотком. Кроме того, потребуется подставка – например, кирпич.

Действовать нужно аккуратно, чтобы не погнуть пластины звеньев цепи. Для обеспечения безопасности верхнюю пластину нужно упереть, просунув внутрь звена гайку или другой прочный кусок металла. Скорее всего, цепь предварительно придется снять с велосипеда. А для профилактики можно будет с заднего колеса, почистить, смазать ее и установить на место.

В заключение

Вот мы и выяснили, как укоротить велосипедную цепь. Как видно, справиться с такой задачей можно не только при помощи специальной выжимки. Для выполнения работы иногда достаточно воспользоваться подручными средствами, которые найдутся в каждом доме.

Е
сли проехать на велосипеде много километров, то запчасти, рано или поздно, износятся. После большого пробега велосипедная цепь «растянется» и будет нуждаться в замене.Технически цепь не растягивается
, но штыри, которые соединяют звенья, изнашиваются, что увеличивает длину цепи.

Растянутая цепь
ускоряет изнашивание кассеты и зубчатых цепных венцев на звездочке, поэтому обзавестись новой цепью, когда растяжение уже заметно, – хорошая идея. Рекомендуется заменять цепь каждые 1000-1500 километров. Кстати, замена цепи обходится намного дешевле, чем замена кассет или зубчатых цепных венцев на звездочке.

Информация по ремонту и укорачиванию цепи, расположенная ниже, будет очень полезна.

Заключение

Ухаживать за байком чрезвычайно важно. Как написал один из наших читателей «Как за техникой смотришь, – так она тебя и возит!» Прочитав данную статью вы в полной мере узнали, как натянуть цепь на велосипеде

Следите за своим двухколесным другом, и он вас будет долго радовать своей четкой и долговечной работой.

Неожиданная поломка этой детали способна омрачить впечатление от велопрогулки. И, если на велосипедах отечественных, где участки этого элемента разъемные, без труда разъединяют замки, то в моделях спортивных этого сделать невозможно, поскольку элемент этот представляет собой неразборную конструкцию, снять которую можно с только помощью специальных приспособлений.

Как снять цепь с велосипеда. Выжимка цепи — что это такое и как ей пользоваться.

Отредактировано: 10.03.2017

В прошлой статье мы рассматривали вопрос о том, как мыть и смазывать велосипедную цепь.

Один из способов предполагал снятие цепи с велосипеда. Возникает естественный вопрос — как быстро и просто снять цепь с велосипеда.

Первое о чем хочется сказать сразу это то, что работать с цепью лучще всего в перчатках — меньше шансов перепачкать руки маслом и потом их долго отмывать. Но, в общем-то, этот совет на любителя.

Тут нужно понимать следующее: цепи бывают со специальным замком и цепи без замка.

Замки односкоростных и многоскоростных цепей отличаются типом блокировки. В многоскоростной цепи заклепки практически не должны выдаваться над боковыми пластинами, иначе они будут мешать переключению передач. Замковое звено для многоскоростной цепи состоит из двух половинок, каждая из которых – это щечка с запрессованным с одной стороны штифтом.

Замки для велосипедных цепей

Даже если на вашей цепи изначально нет замка, лучше его поставить при первом снятии цепи, когда решите ее помыть. Поверьте, так будет значительно легче в будущем снимать и ставить цепь. В интернете продается много отдельно замков для самых разных цепей, как для односкоростных, так и для многоскоростных моделей.

Снятие цепи, на которой есть специальный замок

Снимать такие цепи легко и просто, занимает это 1-2 минуты. Вы просто разжимаете замок и цепь снята.

Существуют даже специальные инструменты для этого и их можно приобрести в интернете или в специализированных велосипедных магазинах. Они работают как на разжатие, так и на сжатие, чтобы ими можно было снять и поставить замок.

Специальные инструменты для снятия замка велосипедной цепи

Но наш человек не ищет легких путей, а тратиться на такие инструменты не каждый любитель велосипедов согласен, так что все это можно проделать и с помощью обычных плоскогубцев или круглогубцев с узкими носиками.

Снятие замка велосипедной цепи с помощью плоскогубцев

Если замок тугой и не поддается просто так, можно попробовать снять его с  помощью старого тросика от тормозов или переключения передач, крепкой веревки или проволочки. Для этого проволочку продевают между замковыми звеньями, как показано на рисунке. Парой плоскогубцев беремся за оба края и резко дергаем в противоположные края, разжимая замок.

Снятие замка велосипедной цепи с помощью проволочки или веревки

Видео как снять замок цепи с помощью веревки

Некоторые цепи снимаются вообще вручную. Как это делается показано в этом видео.

Снятие цепи без замка с использованием выжимки цепи

Здесь уже все не так просто, как в предыдущем случае, хотя это то же не представляет больших сложностей.

В этом случае помогает специальный инструмент, который называется выжимка цепи (веловыжимка). Они бывают как в отдельном исполнении, так и в виде велосипедного мультитула, что значительно удобнее в поездке или дома.

Выжимки цепи отдельно и в составе мультитула

Как пользоваться выжимкой цепи мы сейчас рассмотрим.

Как пользоваться выжимкой цепи

Для начала выбираем звено, которое будем разбирать. Если цепь разбирается впервые – это может быть любое звено, но лучше поискать то звено, которым цепь собиралась на заводе при сборке велосипеда. Обычно этот пин выделяется среди остальных. Если цепь таким способом уже разбиралась, то лучше выбрать другое звено, а не то, что было в прошлый раз. Это связано с тем, что выжимка немного расшатывает пин.

Далее выбранное звено нужно положить в выжимку так, чтобы пин оказался прямо перед выжимной осью.

Теперь просто не спеша крутим ручку, выдавливая пин. И вот здесь самое главное: постоянно проверяйте, чтобы пин не выскочил полностью. Если он выскочит – вставить его обратно очень сложно (даже используя все возможности великого и могучего русского языка).

Еще один маленький момент: следите, чтобы не потерять ролик из звена, в котором выдавили пин. Иначе потом будут проблемы.

Сборка цепи после помывки и смазки происходит в обратном порядке. Вы соединяете звенья, вставляете пин, не забывая про ролик, и винтом выжимки вдавливаете пин обратно.

Видео как снять цепь с помощью выжимки цепи.



Можно ли снять цепь велосипеда без выжимки?

Конечно можно. Нет для нашего человека ничего не возможного. В далеком детстве, когда не было всех этих приспособлений и инструментов для того чтобы снять цепь или звено с цепи велосипеда мы пользовались обычным молотком и тоненьким болтом или гвоздем.

Цепь клали на гайку  или так, чтобы ось оказалась в узкой щелочке между камнями на бордюре (чтобы ей было куда выдавливаться), приставляли гвоздь к оси и, потихоньку постукивая по нему молотком или просто другим камнем, выбивали пин. Главное было не выбить пин полностью. Так же цепь собирали обратно.

Такое обращение выдерживали советские односкоростные цепи, но вряд ли выдержат современные цепи для многоскоростных моделей. Слишком они нежные для этого. Можно просто погнуть звено цепи. Так что лучше пользуйтесь выжимкой цепи для всех этих работ.

Видео о снятии велосипедной цепи без выжимки

Что еще можно почитать о велосипедных цепях:

  1. Велосипедная цепь. Устройство, маркировка, ширина и правила подбора велоцепи
  2. Как правильно мыть и смазывать велосипедную цепь
  3. Износ велосипедной цепи. Что это такое и как измерить износ велоцепи.
  4. Как уменьшить износ велосипедной цепи
  5. Как правильно определить длину и натяг велосипедной цепи
  6. Как защитить брюки, юбки, пальто и плащи от попадания в цепь велосипеда
  7. Как поставить слетевшую цепь на велосипеде
  8. Защита велосипедной цепи и звезд. Рокринг.

Замена цепи: односкоростные велосипеды

В этой статье рассматривается замена цепи на односкоростном или двухзвездном велосипеде. Размеры, установка и правильное натяжение будут рассмотрены.

1

Предварительная информация

Что мне нужно знать, как это сделать?
  • Когда заменить изношенную цепь — Посмотреть артикул

Людям нравится простота двухзубчатых трансмиссий.Велосипеды, такие как BMX, фиксированные передачи и трансмиссии с внутренним редуктором, используют эти простые двухступенчатые трансмиссии. Новая цепь, которая была правильно установлена ​​и натянута, обеспечит бесперебойную и бесперебойную работу велосипеда.

Park Tool CT-3.2 особенно полезен благодаря своей плавающей полке, которая может вместить широкий спектр цепей. Некоторые односкоростные цепи могут быть очень толстыми, и CT-3.2 совместим со многими из этих цепей сверхбольших размеров.

2

Удаление

Use needle nose pliers to remove C-clip Используйте плоскогубцы для удаления иглы

Начните с ослабления гаек оси, чтобы снять напряжение в цепи.

Master Link Снятие цепи

Используйте плоскогубцы, чтобы снять С-образный зажим и ведущее звено. Затем снимите цепь с велосипеда.

В некоторых цепях с двумя звездочками можно использовать мастер-звено другого типа, подобное тому, которое встречается на цепях переключателя. Отключите эту основную ссылку, используя плоскогубцы для основной ссылки, такие как MLP-1.2.

Master link similar to those found on derailleur chain

Мастер звено, похожее на то, что найдено на цепи переключателя

Use Master Link Pliers to remove this type

Используйте клещи Master Link для удаления этого типа

Снятие соединительной цепи заклепки

Если вы не видите основного звена, ваша цепь использует соединительную заклепку. Соединительные заклепки будут визуально отличаться от других заклепок в вашей цепочке.Чтобы отсоединить соединительную цепочку заклепок, выберите заклепку, которая находится на расстоянии нескольких звеньев от соединительной заклепки, и вытолкните ее из цепи с помощью инструмента для цепей. Снимите цепной инструмент с цепи, а затем снимите цепь с велосипеда.

Connecting rivets have different appearance

Соединительные заклепки имеют различный внешний вид

Drive out rivet suing a chain tool

Извлечь заклепку с помощью цепного инструмента

3

Размеры и установка

Размеры до старой цепи

Если ваша старая цепь была правильного размера, просто положите ее рядом с новой цепью на рабочий стол или стол и совместите заклепки рядом, чтобы получить правильную длину.Установите инструмент цепи и разорвите цепь до той же длины, что и старая цепь.

Размерная новая цепь

Если у вас нет старой цепи и вы калибруете ее с нуля, переместите колесо до упора в выпадающих отверстиях. В случае выпадения вперед, закрепите гайки оси так, чтобы они полностью зацепились, но колесо при выпадении находится полностью вперед.

Move wheel forward in dropouts

Переместить колесо вперед в выпадающих

Secure axle-nuts for forward facing dropouts

Надежные осевые гайки для выбрасывания вперед

Оберните цепь вокруг передней и задней звездочек.Поместите конец цепи на переднюю звездочку примерно в два или три часа. Привлекайте любую основную ссылку для учета всей ссылки при определении длины цепочки. Вытяните нижний участок цепи как можно сильнее, отметив, что внешняя пластина должна прикрепляться к внутренней пластине. Это может создать некоторую слабость в цепи, но это нормально. В идеале концы цепи должны встречаться на внутренней и наружной пластине, как показано на рисунке. Мы будем называть эту заклепку эталонной заклепкой. Возможно, что две внешние пластины встретятся, как показано на фото ниже.Если дело обстоит так, добавьте один штифт так, чтобы соответствующие концы цепи встретились. Это будет ссылка заклепку.

Outer and inner plates meet

Внешние и внутренние пластины соответствуют

Two outer plates meet, requiring addition of one pin

Встречаются две внешние пластины, требующие добавления одного штифта

От эталонной заклепки добавьте еще два штифта или один дюйм к длине цепи.Мы делаем это потому, что дополнительный дюйм цепи обеспечит достаточно провисания, чтобы можно было снять цепь с трансмиссии для снятия колеса. Это также добавляет больше гибкости для больших шин. Запишите соответствующую заклепку, которую нужно снять, чтобы укоротить цепь, и используйте инструмент для снятия заклепки и укоротите цепь до нужной длины.

Add two pins to reference rivet Добавьте две булавки к заклепке
Master Link Цепная установка

С правильно проложенной цепью через раму, соедините концы цепочки, используя свое главное звено.Потяните колесо назад в выемках и выровняйте колесо по центру рамы. Прижимайте осевые гайки, но не затягивайте их полностью, так как сначала нам нужно проверить натяжение цепи.

Join chain using needle nose pliers or Master Link Pliers Соедините цепь, используя плоскогубцы иглы или клещи Master Link
Установка цепочки заклепок

Для соединения цепи правильного размера и среза смажьте соединительную заклепку каплей смазки цепи.Установите заклепку в цепь с внутренней стороны велосипеда, по направлению к механику. Установите инструмент цепи и вставьте соединительную заклепку в цепь. Как только выступ соединительной заклепки совпадает с выступом ближайших заклепок, соединительная заклепка устанавливается и пилот может быть отломан плоскогубцами или цепным инструментом. Педаль велосипеда и осмотрите цепь на предмет жестких связей. Если вы обнаружите жесткое звено, согните цепь сбоку в узком звене.

Lube connecting rivet Смазывающая заклепка 4

Натяжение цепи

В качестве меры предосторожности касайтесь только внешнего периметра цепи.Чтобы проверить натяжение цепи, нажмите на цепь вверх и вниз в середине. В цепи должно быть примерно полдюйма движения вверх и вниз в точке, находящейся на полпути между передней и задней звездочками. Чтобы изменить натяжение, ослабьте одну из осевых гаек, слегка переместите колесо вперед или назад и снова подтяните его вверх. Затем ослабьте противоположную осевую гайку, отрегулируйте и затяните, следя за тем, чтобы колесо оставалось в центре рамы. Перепроверьте напряжение.

Correct tension allows for 1/2" movement at center of chain Правильное натяжение позволяет 1/2 «движения в центре цепи

Натяжитель цепи может облегчить процесс.Чтобы установить натяжитель цепи, снимите осевую гайку со стороны привода и поместите натяжитель цепи к задней выпадающей поверхности. Установите на место ось-гайку и затяните винт, чтобы сдвинуть колесо обратно в отсек и увеличить натяжение цепи. Просто убедитесь, что колесо остается в центре рамы, добавьте соответствующее натяжение с помощью винта натяжителя цепи и снова закрепите гайки оси.

Insert chain tensioner

Вставить натяжитель цепи

Increase tension

Увеличить напряжение

Если при проверке натяжения вы видите свободные и плотные пятна в цепи, это означает, что ваши звездочки не круглые.Это не редкость, просто установите цепь на 1/4 ″ движения в самом узком месте. Последнее испытание — приложить боковую нагрузку к цепи в точке, находящейся на полпути между передней и задней звездочками. Цепь издаст дребезжащий звук, но не должен сойти с рельсов. Если цепь отсоединится от передних или задних звездочек, увеличьте натяжение и повторите проверку. Как только эта боковая нагрузка может быть приложена без отрыва цепи, полностью закрепите гайки оси до рекомендованного производителем крутящего момента, обычно около 25 Нм. При использовании стандартного гаечного ключа используйте воспринимаемое усилие; в течение 25 Нм приложите около 40 фунтов давления, удерживая ключ на 5 ″ от оси.Наконец, если велосипед использует тормоз для подстаканника, закрепите рычаг на раме велосипеда, и установка будет завершена.

Use perceived effort to appropriately tighten axle-nuts

Использовать предполагаемое усилие для правильного затягивания осевых гаек

Secure coaster brake arm, if applicable

Безопасный тормозной рычаг каботажного судна, если применимо ,

Как отремонтировать разбитую велосипедную цепь

Быстрое исправление на обочине дороги или обочине для сломанной велосипедной цепи

Попасть на обочину дороги или проехать несколько миль по тропе никогда не бывает весело. Фактически, это одна из главных причин, по которой велосипедисты избегают ездить в одиночку. Изучение основных советов по ремонту велосипедов поможет вам чувствовать себя более уверенно в одиночных поездках и позволит вам стать героем, если у приятеля возникнут проблемы с велосипедом.

Сломанная или согнутая цепь на вашем велосипеде встречается очень часто, поэтому знание того, как удалить ее и переустановить, является необходимым навыком.

Следующие советы помогут вам отремонтировать сломанную цепь, находясь в поездке, но сначала ознакомьтесь с частями вашей цепи, поэтому ее исправление будет непросто:

Parts of a Chain

Что вам понадобится

Кому почините сломанную или согнутую цепь, вам нужно будет снять ее с велосипеда и удалить сломанные или согнутые звенья. Для этого вам понадобится инструмент для размыкания цепи. В видео мы использовали Park Tool Master Chain Tool, который является лучшим инструментом для работы. Но если вы находитесь на обочине дороги или тропы, вам, вероятно, захочется чего-нибудь более компактного.Большинство мультиинструментов будут поставляться с насадкой для размыкания цепи, убедитесь, что у вас есть такая, прежде чем покинуть дом!

Chain Breaker Tools

Помимо возможности разорвать цепь, было бы также полезно иметь дополнительный участок цепи на велосипеде, чтобы заменить сломанный или согнутый участок. Тем не менее, это не является абсолютно необходимым. Узнайте больше в пошаговых инструкциях ниже.

Как отремонтировать сломанную или согнутую цепь

Если вы заметили, что ваш переключатель переключился, и вы не можете оставаться на одной передаче во время вращения педали, вы, вероятно, согнули цепь.Хотя вы могли бы ездить домой таким образом, это было бы немного неприятно, и ваша цепь могла бы действительно спрыгнуть с кассеты и сломать или согнуть ваш переключатель! Если у вас есть набор плоскогубцев под рукой, можно согнуть цепь назад и сделать ее дома. Если у вас нет плоскогубцев, вам нужно удалить поврежденный участок цепи. Если ваша цепь полностью разрывается, она обычно ломается, когда вы прикладываете усилие к педали, или если вы прикладываете силу другим способом, например, совершаете прыжок.

  1. Хватит кататься и перевернуть велосипед.Это самый простой способ оценить ущерб, так как вы можете легко передвигать велосипед вперед, чтобы найти виновника ваших проблем.
  2. Если цепь согнута и все еще прикреплена к велосипеду, снимите цепь с помощью инструмента для размыкания цепи как можно ближе к скомпрометированной части цепи. Протолкните булавку до конца, так как вы бросите этот участок цепи.
  3. Вам не нужно полностью снимать цепь с велосипеда, чтобы починить сломанную цепь, но может быть немного громоздко стоять на коленях над велосипедом, чтобы починить его.Если вы полностью удалите цепь из трансмиссии, положите кусок ткани, который вы действительно не против смазать, чтобы предотвратить чрезмерное загрязнение вашей цепи.
  4. Согнув цепь в руках, вы можете определить, какая часть цепи повреждена.
  5. Убедитесь, что у вас есть ролик (см. Схему) на противоположном конце, и штифт, который вы собираетесь протолкнуть, оставит вас с двумя внешними пластинами.
  6. С помощью инструмента для размыкания цепи начните проталкивать штифт.Будьте осторожны, чтобы не протолкнуть штифт полностью через внешнюю пластину. Вы должны быть в состоянии удалить поврежденную цепь, не позволяя штырю полностью выпасть.
  7. Пропустите цепь обратно через переключатель и совместите штифт на инструменте со штифтом в цепи. Медленно и осторожно вставьте штифт обратно в звено, чтобы соединить цепь. Проверьте с другими ссылками, чтобы убедиться, что вы вставили булавку полностью, но не слишком далеко через ссылку.
  8. Покачайте цепь взад-вперед руками, чтобы проверить жесткость недавно установленного звена.
  9. Ты в порядке!

Chain Tool

ПОДСКАЗКА: Вы только что сняли часть своей цепи, поэтому есть вероятность, что цепь не захочет переключаться на самые легкие передачи на вашем велосипеде (самые большие кольца на кассете). Будьте осторожны, когда едете домой, чтобы не переключаться на эти экстремальные передачи, иначе вы рискуете согнуть переключатель. Если по какой-то причине вам пришлось снять большую часть вашей цепи, вы можете обойти все переключатели и сделать свой велосипед на одной скорости! Оберните цепь вокруг переднего кольца цепи и нужного винтика в кассете, обрежьте цепь, чтобы она была плотно закреплена, и установите ее снова.Этот метод также пригодится, если вы согнете или сломаете переключатель.

Сделка с PowerLinks

Но что, если у вас есть PowerLink, верно? Вполне вероятно, что ваша цепь с вашим велосипедом имеет одно из этих быстрых приспособлений. PowerLink позволяет вам снять цепь без разрыва цепи и снова прикрепить ее, не шатаясь, нажав на булавку в звене цепи.

Если у вас есть согнутая часть цепи, и вам необходимо снять ее с велосипеда, вы можете удалить ее с помощью PowerLink.Однако изогнутая часть, вероятно, не расположена прямо на PowerLink, поэтому вам все равно понадобится инструмент для размыкания цепи. Кроме того, PowerLinks (особенно на более новых 11 или 12-скоростных трансмиссиях) часто трудно удалить без набора плоскогубцев с игольчатыми насадками или специальных плоскогубцев с быстрым соединением, как те, что указаны ниже.

Quick Link Pliers

Рекомендуется взять с собой PowerLink в свой пакет или аварийный комплект, потому что с ним легче установить цепь. Но имейте в виду, что для всех цепочек требуются разные виды ссылок PowerLink, поэтому убедитесь, что у вас есть правильный.

Quick Links


При повторном присоединении цепи с помощью PowerLink необходимо использовать один хитрый способ: соедините цепь с PowerLink и потяните цепь с любой стороны, чтобы вставить штыри звена в отверстия. Вполне вероятно, что штифты не будут полностью блокироваться, просто потянув. Итак, сожмите задний тормоз и нажмите на переднюю педаль. Это давление должно поставить ссылку на место!

Quick Link Install

.

Как узнать, нужна ли вам новая велосипедная цепь

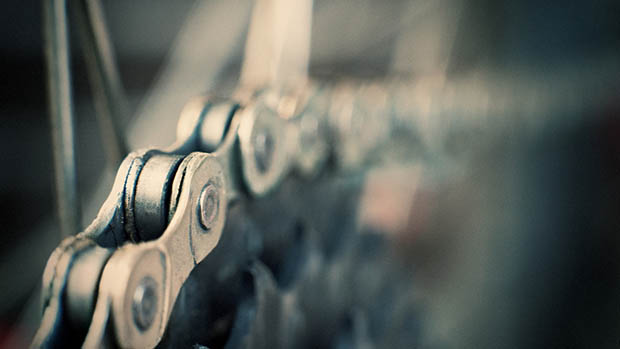

bike chain


Мы заменяем наши тормозные колодки, шины и рулевую ленту, когда они изнашиваются, но многие велосипедисты не знают, что у велосипедных цепей тоже есть срок годности. Это легко забыть, так как ухоженная цепь не скрипит, и если все работает правильно, зачем ее заменять?

Вы можете не заметить резкой разницы, но изношенная цепь может повлиять на вашу эффективность переключения и, в конечном итоге, на состояние остальных компонентов.Что это значит? При использовании цепи внутренние ролики и заклепки изнашиваются, в результате чего цепь растягивается и удлиняется. Это, в свою очередь, может привести к износу зубьев вашей кассеты и цепи из-за смещения между движущимися частями. Ждите слишком долго, и вам в конечном итоге придется заменить и свою цепь, и половину трансмиссии, что потребует больше времени и энергии.

Независимо от того, какое общее заявление вы читаете в Интернете (как правило, большинство ресурсов говорят о 2000 милях), не все цепи необходимо заменять с одинаковым пробегом.Разные марки цепей изнашиваются по-разному, и различные стили катания и окружение могут существенно повлиять на срок службы вашей цепочки. Поддержание, пожалуй, самое важное правило — регулярно очищаемая и смазываемая цепь прослужит намного дольше, чем оставшаяся испачканная в грязи и мусоре цепь. Есть несколько способов точно определить, нужна ли вам новая велосипедная цепь без использования менее точного решения, основанного на пробеге.

Chain Checker

Во-первых, вы можете точно измерить длину (или состояние) вашей цепи с помощью устройства проверки цепи.Park Tool — отличное устройство, которое показывает, когда цепь достигает 0,5% и 0,75% и нуждается в замене. Если вы не хотите приобретать его самостоятельно, он будет в вашем местном магазине велосипедов, а также порекомендует замену цепи.

Линейка

Во-вторых, если ты сам велосипедист, использование линейки также может помочь определить, не изношена ли твоя цепь. Цепь дорожного велосипеда имеет заклепки каждые полдюйма, поэтому вы можете взять стандартную линейку и измерить расстояние между заданным количеством звеньев.

Вы не заметите изменения между двумя соседними заклепками, поэтому использование ссылок на 12 дюймов (не забывайте, чтобы они были натянутыми) покажет больше различий. Мы обсуждаем мелкие детали здесь — если это более чем на шестнадцатую дюйма от центра заклепки на отметке 12 дюймов, подумайте о замене.

Pull Test

Наконец, если все эти технические ноу-хау не ваши, есть простой, хотя и менее точный, способ определить, нужна ли вам новая цепь. Перейдите к самой большой цепочке и наименьшей шестерне и просто потяните цепь, где она расположена в передней части цепочки (сторона, ближайшая к переднему колесу).Если цепь снимается с цепи, подумайте о замене цепи. Чем больше дневного света между цепью и цепочкой, тем больше натяжение.

Чтобы другие советы и приемы, касающиеся езды на велосипеде, отправлялись прямо в ваш почтовый ящик, нажмите здесь, чтобы подписаться на рассылку новостей ACTIVE Cyclist. Чтобы найти свою поездку следующего столетия или гран-фондо, нажмите здесь.

ПРОЧИТАЙТЕ ЭТО СЛЕДУЮЩЕЕ: Пошаговое руководство по чистке трансмиссии

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
