Как соединить порванный тросик: Как соединить тросик? — Автомобили

Обжим для тросов своими руками » Изобретения и самоделки

Как сделать самому обжим для стальных тросов.

Товары для изобретателей. 🔥Перейти в магазин Ссылка.

Стальные тросы могут быть сращены различными способами – обжим, сварка, пайка, клей, оплетка и т.д. Здесь я буду использовать короткую медную трубку из кучи металлолома, чтобы создать концевую петлю на 3/16 “(4 мм) тросе. Обжимные комплекты начинаются примерно с 3 долларов в больших коробочных магазинах, в то время как наконечники обычно стоят дороже и используют специальный инструмент для сжатия. Однако, металлолом часто свободно ждет своего применения и в этом случае!
Если у вас есть среди задач изготовление обжимов и отсутствие специальных инструментов, медные трубки, пожалуй, самый дешевый вариант.

Шаг 1: Возьми трос, найди медные трубки

Разрежьте медные трубки. Используйте трубу для нарезки / резки труб, если можете. Если вы сделаете срезку металлическими ножницами (как я сделал здесь), раскройте конец с помощью инструмента, например, отвертки. Молоток трубки слегка пологий, так что через него может проходить стальной трос двух диаметров. Этот конкретный кусок медной трубки идеально подходит для этого троса. Вы также можете использовать латунь, алюминий, сталь и т.д. Латунь и медь, вероятно, являются наиболее щадящими для этой цели.

Наденьте трубку на постоянный конец троса.

Шаг 2: Сгладить обжим


Проведите рабочий конец троса обратно на себя в трубу, образуя петлю. Ударьте по трубам, захватывая тросы внутри. Не стучите слишком сильно – медь будет расширяться и расшатываться или в конечном итоге треснуть.

Шаг 3: Сделайте отступ обжима


Используйте инструмент, такой как отвертка с плоской головкой (с действительно плоским наконечником, а не острым – острый наконечник разрезает медь), чтобы вбить углубления в обжим, вдоль долины между двумя отрезками троса и перпендикулярно поперек ширина котла Эти ключи обжимают в трос.
Источник

Простой самодельный зажим для троса

Здравствуйте, уважаемые читатели и самоделкины!
Многие из Вас сталкиваются с необходимостью сделать на конце троса петлю, или соединить два его отрезка.
В данной статье, автор YouTube канала «Домашний мастер» расскажет Вам, как сделать простой зажим для троса из обычного болта и гайки. Запомнив его Вам не придется ехать в магазин за такой мелочью.

Этот зажим очень прост в изготовлении, и может быть изготовлен при помощи ручных инструментов.

Материалы.
— Болт, гайка, трос.


Инструменты, использованные автором.
— Болгарка
— Заточной и отрезной диски
— Точильный станок
— Тиски, гаечный ключ, напильник.

Процесс изготовления.
Так как в процессе изготовления будет срезаться часть болта, автор сначала расскажет про способы восстановления резьбы. Итак, после отрезания, гайка уже не накручивается на болт.


Восстановить резьбу можно при помощи точильного станка, или болгаркой с заточным диском, сняв фаску на его крае.


Однако есть более простой способ. Достаточно сначала накрутить гайку на болт, срезать его до нужной длины, и просто открутить гайку при помощи ключа. Оставшиеся острые заусенцы можно удалить напильником.

Также вместо болгарки можно воспользоваться обычной ножовкой по металлу.


Теперь остается сделать продольный разрез.


В разрез укладывается тросик, и фиксируется гайкой.


Вот все и готово. При помощи этого способа можно, например, подвесить ведро в колодце, удлинить трос, и многое другое.


Благодарю автора за очень простое приспособление для соединения тросов.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как соединить порванный тросик — Ogorod. guru

Скопировал сюда чтобы не забыть

Автор: Семен160
Источник: nissan4x4-club.ru

Глядя на страдания полноприводов всякого рода и класса с тросами, решился я на этот опус. Точнее, страдания с заделкой тросов. Могу предложить вам простой и надежный способ заделки троса на петлю, при этом можно заделать в петлю и крюк и серьгу и все, что угодно. Для этого потребуется только крепкая отвертка с плоским шлицом и … Ваш автомобиль

Все размеры являются примерными и приведены для троса 8 мм, коим пользуюсь не один год, потому могу привести их на память.

Конец троса должен быть без изломов, ровный, желательно ровно отрубленный. Что б отрубить его ровно, достаточно положить его на железную основу (рельс, например, при его отсутствии я использую кувалду 3 кг) и бить в одно и то же место острым концом молотка, или углом его «обуха» (не знаю, как это называется). Ударов 10-15 – трос отрублен.

Теперь делим трос примерно пополам по толщине. «Примерно» — потому, что одна прядь будет лишней (Там то ли 7, то ли 9 прядей). Для деления используем отвертку.

СРАЗУ и навсегда: при работе с тросАми используйте перчатки или рукавицы и будьте ОЧЕНЬ внимательны и нежнЫ, когда работаете с концами троса – эта проволока пробивает любую рукавицу.

Распускаем трос примерно на 60-80 см (чем длиннее-тем надежнее заделка, хотя это только кажется). При делении у Вас будет еще одна прядь — веревочная. Так как она не подчиняется законам металлической проволоки, мы ее отделяем в отдельную «струю», но, пока, не отрезаем. На ФОТО 03 она хорошо видна

Теперь переходим непосредственно к изготовлению петли: две разделенные части троса на расстоянии 15-25 см от целого троса разводим и направляем навстречу друг другу и складываем. О крюках и серьгах надо позаботиться на этом этапе. Начинаем обматывать одну часть вокруг другой. При этом образуется цельный трос на петле, для этого следим, что б половинки троса ложились в ложбинки друг друга, оставшиеся после «расплетания».

На ФОТО 4 и ФОТО 5 указано НЕПРАВИЛЬНОЕ положение, трос «не складывается», соответственно вернитесь в положение, указанное на фото 5 и начните заплетать в другую сторону. При первом же обороте должно получиться так: ФОТО 6 Таким образом, не спеша, обматываем свободными «хвостами» «плечи» петли до «основания». ФОТО 7 Когда «ВСЁ!», ФОТО 8 уперлись в не расплетенный участок троса, нужно очень постараться и обернуть «хвосты» еще на виток, для этого, возможно, придется приложить сил, и «растянуть» петлю в стороны.ФОТО 9. При этом ХВОСТЫ ДОЛЖНЫ ЛЕЧЬ НА СВОИ МЕСТА.

Итак, что должно получиться:

Трос, красивый и блестючий, заканчивается не менее красивой петлей, но у ее основания торчат по 30-40 см «хвостов» В РАЗНЫЕ СТОРОНЫ, то есть под углом 180 градусов. Ну так теперь самое интересное (во всяком случае я был поражен простотой мысли).

Помните, нам нужен был Ваш автомобиль? Еще лучше, если он УЖЕ засажен в гОвна по самые… Нет, не по самые, нам нужен его буксировочный крюк, а лучше шарик фаркопа. Начнем. Одеваете петлю на фаркоп, в петлю вставляете отвертку (монтажку, лом – зависит от толщины троса), беретесь двумя руками за отвертку с двух сторон и тянете свой мобиль из болота. ФОТО 10 При этом отвертка начинает вворачиваться в трос, вращаясь вокруг него – помогайте ей, и не забывайте вытаскивать освобождающуюся веревочную прядь и придерживать «хвосты». ФОТО 11, 12. Странно, но «хвосты» радостно вплетаются в трос! Правда, для этого их надо подправлять. Ну вот и весь фокус… Когда «хвосты» кончатся, надо аккуратно их заделать – можно сплющить трубку, а я просто обматываю изолентой, ибо нагрузки здесь нет.ФОТО 13, 14 Как то в полях я просто обмотал их тряпкой – что б не топорщились и не кололись. Вытаскиваем отвертку и обрезаем, наконец то, надоевшую веревочную прядь. ВСЕ! тросом можно пользоваться еще…многие лЕта.

Как сделать самому обжим для стальных тросов.

Стальные тросы могут быть сращены различными способами – обжим, сварка, пайка, клей, оплетка и т.д. Здесь я буду использовать короткую медную трубку из кучи металлолома, чтобы создать концевую петлю на 3/16 “(4 мм) тросе. Обжимные комплекты начинаются примерно с 3 долларов в больших коробочных магазинах, в то время как наконечники обычно стоят дороже и используют специальный инструмент для сжатия. Однако, металлолом часто свободно ждет своего применения и в этом случае!
Если у вас есть среди задач изготовление обжимов и отсутствие специальных инструментов, медные трубки, пожалуй, самый дешевый вариант.

Шаг 1: Возьми трос, найди медные трубки

Разрежьте медные трубки. Используйте трубу для нарезки / резки труб, если можете. Если вы сделаете срезку металлическими ножницами (как я сделал здесь), раскройте конец с помощью инструмента, например, отвертки. Молоток трубки слегка пологий, так что через него может проходить стальной трос двух диаметров. Этот конкретный кусок медной трубки идеально подходит для этого троса. Вы также можете использовать латунь, алюминий, сталь и т. д. Латунь и медь, вероятно, являются наиболее щадящими для этой цели.
Наденьте трубку на постоянный конец троса.

Необходимые инструменты и материалы

Клиновой зажим для троса – это специальное приспособление, предназначение которого – прочно соединять тросы между собой. С его помощью также можно изготовить петлю на конце тех же тросов. Но что же еще нужно знать про эти элементы?

Зачем эта деталь в строительстве?

Обычно такими приспособлениями пользуются там, где работы ведутся с большими нагрузками, поэтому для изготовления зажимов всегда используются только высокопрочные и качественные металлы. Производители выпускают данные приспособления строго в соответствии со стандартами. Конструкция зажимов очень проста. Они состоят из двух шестигранных гаек и стальной дуги. Профессионалы рекомендуют на одном тросе устанавливать не меньше трех зажимов, этого достаточно для безопасности и надежности крепления. Если же нагрузка выше, чем могут выдержать выбранные вами зажимы, то следует взять другой тип этого фиксатора, а не увеличивать количество.

Для изготовления всегда используется только высококачественная и высокопрочная сталь. Это необходимо для обеспечения надежного соединения на обоих концах элементов. Для большей надежности и прочности часто дополнительно зажимы покрывают еще одним защитным слоем. Для этих целей используют гальваническую оцинковку. Достоинство в том, что с ее помощью обеспечивается у приспособления максимальная стойкость к внешнему воздействию окружающей среды. Также это и прекрасная защита от коррозии.

Хотя конструктивное решение данного приспособления несложное, все равно перед использованием нужно ознакомиться с инструкцией. Любой инструмент или приспособление имеет свои нюансы, которые в работе нужно учитывать. Если зажим для стального троса установить неправильно, то элемент может просто оборваться. Конец троса вводится в дугу и при помощи специального замка, а данном случае это шестигранные гайки, закрепляется внутри. Гайки закручиваются в разном направлении, а трос будет находиться между ними.

При полном закручивании концы должны быть плотно зажаты между собой.

Зажим для стального троса – классификация

Зажимы бывают разного вида. Они подразделяются по назначению, используемому материалу и конструкции. Также можно формально обозначить и различную длину, популярнее всех зажим для троса 3 мм, 5 мм диаметром, но в особых случаях применяют размеры вплоть до 40 мм. Каждый вид имеет также разные подвиды. Зажимы, которые подразделяют по назначению, бывают обычными и усиленными, а по используемому материалу – стальными и медными, также популярен зажим для троса алюминиевый, оцинкованный вариант стального используется в особенно суровых условиях эксплуатации. Зажимы, которые подразделяются по конструкции, бывают плоскими, дугообразными, одинарными и двойными.

Обычные зажимы являются самыми распространенными. Обычно для их изготовления используется оцинкованная сталь класса 2. По внешнему виду такие зажимы напоминают закрытые петли у основания, которые имеют два прочных болта. Такой вид изделия является бытовым, и он не предназначен для больших нагрузок. Усиленный вариант говорит сам за себя, конструкция у него проработана основательнее, механизмы затвора имеют усиления, поэтому и сфера их применения может быть более ответственной.

Плоские виды зажимов чаще изготавливаются из высокопрочной углеродистой стали. Поверхность данных приспособлений имеют оцинковку. Их диаметр может составлять от 2 и до 40 мм. По форме такие зажимы напоминают пару пластин, которые соединяются между собой болтом с гайкой. Обычно их применяют для сращивания стальных тросов или для других стоячих такелажей. Вполне подойдут они и для того, чтобы создавать петли на конце расчалки. Профессионалы рекомендуют на одном соединении устанавливать не меньше двух зажимов.

Плоские зажимы также могут подразделяться на одинарные или на двойные. Главное отличие – в количестве имеющихся болтов. На одинарных зажимах крепление происходит одним болтом, а на двойных – двумя болтами. По применению такие зажимы особо не отличаются.

Дугообразные зажимы выполнены из цилиндра, который загнут дугой, а крепление происходит при помощи двух болтов, которые находятся на концах. Приспособления такого вида чаще используют для соединения металлических тросов, но вполне возможно применять их и для изготовления петель. Такой вид зажимов больше относится к промышленным, они рассчитаны на большие нагрузки. Обычный стандартный дугообразный зажим способен выдерживать нагрузку около 97 килограммов.

Зажимы специализированные и клиновые – какие у них особенности?

Многие строительные работы не сделать без прочного зажима. Строительство всегда отличалось наличием большого количества операций. Обязательно нужно что-то поднимать наверх, тянуть груз, а в данном случае это строительные материалы, часто приходится фиксировать различные предметы. Для таких работ нужны прочные подпружиненные зажимы. Они не только позволяют соединить тросы, а также к ним можно прикрепить и груз. Такие приспособления не очень отличаются от стандартных зажимов.

Помимо обычной металлической дуги у них имеются пара рычажков, которые оснащены подвижными скобками. Такое конструктивное решение помогает обеспечить высокопрочное и стойкое соединение. С его помощью можно надежно закрепить любой предмет на тросе разной толщины. В последнее время наибольшей популярностью у специалистов пользуются клиновые зажимы. Это прекрасный соединительный элемент для медных и алюминиевых проводов, сечение которых может составлять от 35 и до 100 квадратных миллиметров. Только такой вид зажимов хорош для соединений сталеалюминиевых устройств. Состоят такие приспособления из корпуса и клина, который отличается износостойкостью. Для изготовления корпуса используется кованая чугунная сталь, а сам клин может быть изготовлен из бронзы или из разных алюминиевых сплавов.

Если требуется установить алюминиевые или сталеалюминиевые провода в болтовые зажимы, где сечения очень большие, то необходимо использовать специальные прокладки, которые сделаны из мягкой алюминиевой ленты. Использование такого дополнения в работе придаст креплению наибольшую механическую прочность. Важно помнить, что подобные зажимы после установки через десять дней необходимо подтягивать вторично. Подтяжку надо выполнять так. Первым делом надо спрессовать петлевую часть корпуса из алюминия, затем надо ввести стальной анкер, а далее вводится снова алюминиевый корпус при помощи стального механизма.

Как сделать зажимы для троса своими руками?

Тросовые зажимы используются во многих отраслях. Нет такой отрасли, где бы они не нашли себе применения. Но часто без такого небольшого приспособления не сделать и обычные бытовые работы. Особенно в них нуждаются автовладельцы. Потребуется металлическая трубка небольшого диаметра, пара металлических пластинок и несколько болтов с гайками. Металлическую трубку необходимо загнуть дугой. Диаметр трубы должен быть таким, чтобы в него мог войти трос, который планируется использовать. В отверстие трубы необходимо ввести трос до тех пор, пока конец не появится снаружи.

Потом конец необходимо вытянуть из трубы на расстояние от 10-15 см, далее конец троса и сам трос нужно будет накрыть пластинками снизу и сверху, и пластинки плотно соединить между собой при помощи прочных болтов. Данное приспособление удачно подходит для изготовления петель. Если нужно соединить два троса между собой, то тогда надо подобрать трубку с большим диаметром. Надо учитывать, что в одно отверстие нужно просунуть два троса, но только в разном направлении. Пластинки также подбираются с учетом диаметра тросов. Такой зажим всегда пригодится в домашних делах, только надо учитывать, что он не приспособлен для больших нагрузок, но попытаться использовать его в качестве буксира вполне возможно.

При проведении такелажных, монтажных и строительных работ зачастую возникает необходимость в фиксации и удлинении используемых стальных канатов, а также создании на их концах петель и проушин. Для этих целей используются канатные зажимы (зажимы для троса).

Зажим канатный — это приспособление, применяемое для фиксации и закрепления стального каната.

Этот вид такелажа не предназначен для работ, связанных с подъемом, перемещением, удержанием на весу и опусканием грузов. Его главное предназначение — обеспечение прочного натяжения канатов и тросов при монтаже конструкций и закрепление объектов в неподвижном положении, например, на платформе транспортного средства при перевозке.

Зажимы (жимки канатные) используют совместно с грушевидным не симметричным коушем, для фиксации каната в устройстве для счаливания каната.

Размер зажима для стального троса определяется по диаметру используемого каната.

Типы канатных зажимов

Различают зажимы для канатов и тросов следующих типов:

1) U-образный зажим

Зажим представляет собой болт с резьбой. Резьбовые концы болта вставляются в зажимающий элемент. При затягивании гаек стального зажима элемент прижимает трос к болту.

2) Плоский тросовый зажим

Производится из углеродистой стали. Состоит из прижимного элемента, прижимающей пластины, винтов и гаек с метрической резьбой. В зависимости от числа винтов в конструкции плоский зажим под трос бывает одинарный (simplex), двойной (duplex) и тройной (triplex). Затягивание гаек зажимает трос между пластинами.

3) Трубчатый зажим

Алюминиевые применяются для обычных тросов, медные — для кислотостойких, для работы в агрессивных средах используются зажимы из нержавеющей стали. Трубчатый зажим представляет собой алюминиевый сплющенный полый цилиндр.

Рекомендуется для соединения тросов между собой, а также для изготовления петель на концах троса. Трубчатые зажимы для стальных канатов сдавливаются при помощи пресса или ручными щипцами. Являются разовыми несъёмными элементами.

В зависимости от конструкции и способа монтажа зажимы для металлического троса подразделяются на:

  • клиновые
  • болтовые
  • винтовые
  • заклинивающиеся
  • прессуемые
  • клыковые

Все канатные зажимы производятся согласно DIN и ГОСТ. В подъемных устройства для целей соединений концов канатов рекомендуется использовать дугообразные зажимы DIN 1142. Зажим для троса DIN 741 по сравнению с DIN 1142 имеет меньшую прочность, поэтому рекомендован к использованию работ, не связанных с перемещением и подъемом грузов.

Виды материалов и покрытий

Чаще всего тросовые зажимы используют в работах с большими весами и тяжелыми нагрузками, поэтому при их производстве действуют жёсткие стандарты проверки качества продукции. Зажимы для стальных тросов изготавливают исключительно из высококачественных и прочных материалов: сталь, медь, алюминий, нержавейка.

Кроме того, канатные зажимы могут быть подвергнуты гальванической оцинковке. Оцинкованные зажимы имеют дополнительную защиту от коррозии. При работе в неблагоприятных погодных условиях и агрессивных средах применяют нержавеющие зажимы троса.

Установка зажимов на канаты и крепление

При использовании дугообразных зажимов рекомендуется устанавливать не менее трех фиксаторов на одном канате. Если же нагрузка выше, чем способны выдержать данные виды зажимов, то нужно использовать другой тип этого фиксатора, а не увеличивать их количество.

Канатный зажим устанавливается на стальной трос так, чтобы перемычка зажима всегда находилась на стороне каната, несущей нагрузку. На хвостовой части каната или троса располагается болт зажима. Длинная часть троса загибается так, чтобы можно было расположить минимально требуемое количество зажимов для создания крепкой петли. Расстояние между зажимами и длина свободного конца каната от последнего зажима должны быть не меньше 6 диаметров каната.

Правила эксплуатации

Прежде чем приступать к работе, необходимо проверить прочность крепления каната зажимами. После первого приложения нагрузки на трос величина момента затяжки должна быть вновь проверена и при необходимости скорректирована. Необходимо, чтобы изделия регулярно проверялись и проходили проверки. Это нужно в связи с тем, что в процессе эксплуатации изделия подвергаются износу, перегрузкам, что будет приводить к деформациям и изменениям в структуре материала. Зажимы концов каната должны подвергаться проверке не реже одного раза в шесть месяцев и даже чаще, если изделия эксплуатируются в тяжелых рабочих условиях.

Не допускается изгибать или корректировать форму зажима, поскольку это приведет к ухудшению качества изделия и снижению его предельной прочности.

На плотность посадки зажимов на тросе могут отрицательно влиять следующие факторы:

  • гайка плотно сидит на резьбе, но не плотно по отношению к перемычке;
  • резьба засорена грязью, маслом, продуктами коррозии, препятствующими нужной затяжке гайки.

Советы по выбору

Прежде чем выбрать определенную продукцию, необходимо убедиться в ее качестве. Для этого следует обратить внимание на следующие моменты:

  • зажимы должны иметь разборчивую маркировку;
  • на поверхности не должно быть видимых заусенцев, трещин, бороздок и иного производственного брака;
  • зажимы должны быть выбраны в соответствии с характеристиками используемых тросов;
  • тип материала/ покрытия зажима должен соответствовать внешним факторам и условиям, в которых производится работа.

Все указанные виды канатных зажимов проектирует и изготавливает на заказ . Подобрать и заказать их вы можете в нашем каталоге такелажных изделий.

Есть стальной тросик, но он короткий, как его удлинить таким же тросиком.

В начале надо определиться какой конкретно это тросик (диаметр) и какая на него будет нагрузка.

Вариантов соединения тросиков множество.

Если тросик в оплётке ПВХ и Вы собираетесь удлинять его пайкой, то в начале надо снять ту самую оплётку, далее обезжирить залудить и спаять.

Но сразу же хочу отметить, пайка тросиков рассчитана на не большую нагрузку и она не долговечна.

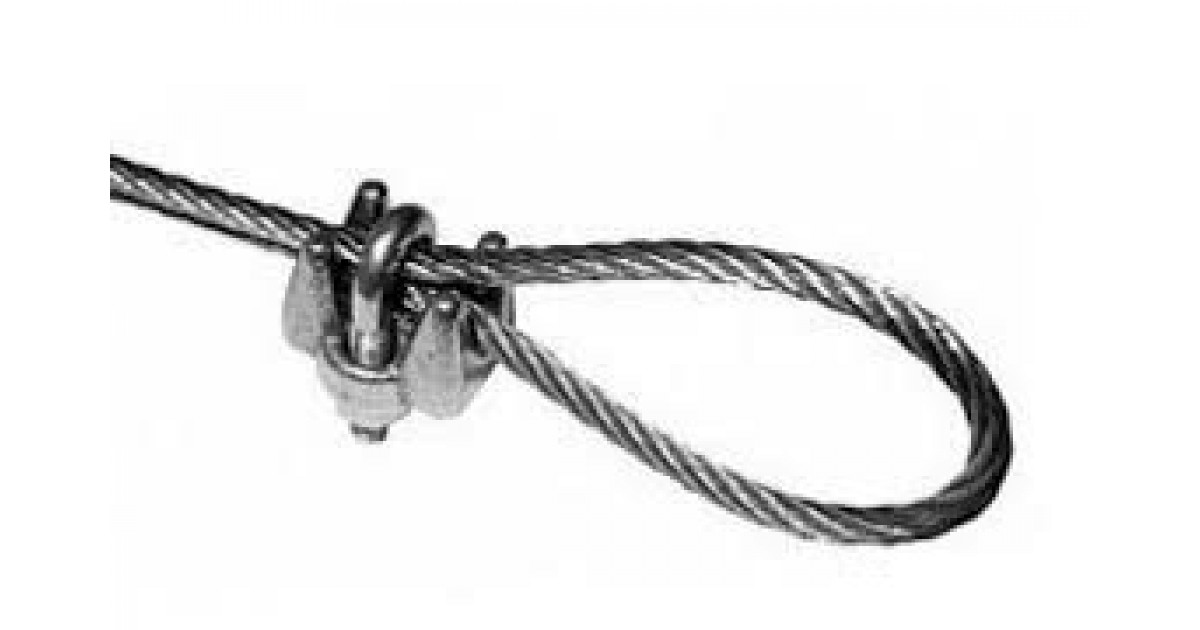

Я обычно использую специальные зажимы для тросиков, выглядят они вот так

Подбираются зажимы с учётом и диаметра троса и нагрузки.

Соединять лучше петлёй.

То есть вставляем один конец тросика в зажим, делаем петлю (пропускаем его через тросик.

И затягиваем гайки на зажимах.

Теже действия производятся со вторым тросом который и есть удлинитель.

Но в начале попустите свободный конец троса в петлю, и затем уже устанавливаем зажимы.

Если нагрузка на тросик значительная, то выпустите конец троса (на петле) подлиннее и установите 2, при необходимости 3 зажима на каждой петле.

Чтобы тросики не перетирались в районе петель, то я обычно устанавливаю в петлю вот такие коуши.

Если использовать коушу, то и через них пропускается конец тросика, зажимы устанавливаются позже.

Коуш так же подбирается с учётом диаметра тросика.

Если нет зажимов, в принципе петлю можно зафиксировать и проволокой, но это худший из вариантов, зажимы гораздо эффективней плюс узел будет разборным.

Оцените статью: Поделитесь с друзьями!

Как соединить два тросика между собой

Необходимые инструменты и материалы

Клиновой зажим для троса – это специальное приспособление, предназначение которого – прочно соединять тросы между собой. С его помощью также можно изготовить петлю на конце тех же тросов. Но что же еще нужно знать про эти элементы?

Зачем эта деталь в строительстве?

Обычно такими приспособлениями пользуются там, где работы ведутся с большими нагрузками, поэтому для изготовления зажимов всегда используются только высокопрочные и качественные металлы. Производители выпускают данные приспособления строго в соответствии со стандартами. Конструкция зажимов очень проста. Они состоят из двух шестигранных гаек и стальной дуги. Профессионалы рекомендуют на одном тросе устанавливать не меньше трех зажимов, этого достаточно для безопасности и надежности крепления. Если же нагрузка выше, чем могут выдержать выбранные вами зажимы, то следует взять другой тип этого фиксатора, а не увеличивать количество.

Для изготовления всегда используется только высококачественная и высокопрочная сталь. Это необходимо для обеспечения надежного соединения на обоих концах элементов. Для большей надежности и прочности часто дополнительно зажимы покрывают еще одним защитным слоем. Для этих целей используют гальваническую оцинковку. Достоинство в том, что с ее помощью обеспечивается у приспособления максимальная стойкость к внешнему воздействию окружающей среды. Также это и прекрасная защита от коррозии.

Хотя конструктивное решение данного приспособления несложное, все равно перед использованием нужно ознакомиться с инструкцией. Любой инструмент или приспособление имеет свои нюансы, которые в работе нужно учитывать. Если зажим для стального троса установить неправильно, то элемент может просто оборваться. Конец троса вводится в дугу и при помощи специального замка, а данном случае это шестигранные гайки, закрепляется внутри. Гайки закручиваются в разном направлении, а трос будет находиться между ними. При полном закручивании концы должны быть плотно зажаты между собой.

Зажим для стального троса – классификация

Зажимы бывают разного вида. Они подразделяются по назначению, используемому материалу и конструкции. Также можно формально обозначить и различную длину, популярнее всех зажим для троса 3 мм, 5 мм диаметром, но в особых случаях применяют размеры вплоть до 40 мм. Каждый вид имеет также разные подвиды. Зажимы, которые подразделяют по назначению, бывают обычными и усиленными, а по используемому материалу – стальными и медными, также популярен зажим для троса алюминиевый, оцинкованный вариант стального используется в особенно суровых условиях эксплуатации. Зажимы, которые подразделяются по конструкции, бывают плоскими, дугообразными, одинарными и двойными.

Обычные зажимы являются самыми распространенными. Обычно для их изготовления используется оцинкованная сталь класса 2. По внешнему виду такие зажимы напоминают закрытые петли у основания, которые имеют два прочных болта. Такой вид изделия является бытовым, и он не предназначен для больших нагрузок. Усиленный вариант говорит сам за себя, конструкция у него проработана основательнее, механизмы затвора имеют усиления, поэтому и сфера их применения может быть более ответственной.

Плоские виды зажимов чаще изготавливаются из высокопрочной углеродистой стали. Поверхность данных приспособлений имеют оцинковку. Их диаметр может составлять от 2 и до 40 мм. По форме такие зажимы напоминают пару пластин, которые соединяются между собой болтом с гайкой. Обычно их применяют для сращивания стальных тросов или для других стоячих такелажей. Вполне подойдут они и для того, чтобы создавать петли на конце расчалки. Профессионалы рекомендуют на одном соединении устанавливать не меньше двух зажимов.

Плоские зажимы также могут подразделяться на одинарные или на двойные. Главное отличие – в количестве имеющихся болтов. На одинарных зажимах крепление происходит одним болтом, а на двойных – двумя болтами. По применению такие зажимы особо не отличаются.

Дугообразные зажимы выполнены из цилиндра, который загнут дугой, а крепление происходит при помощи двух болтов, которые находятся на концах. Приспособления такого вида чаще используют для соединения металлических тросов, но вполне возможно применять их и для изготовления петель. Такой вид зажимов больше относится к промышленным, они рассчитаны на большие нагрузки. Обычный стандартный дугообразный зажим способен выдерживать нагрузку около 97 килограммов.

Зажимы специализированные и клиновые – какие у них особенности?

Многие строительные работы не сделать без прочного зажима. Строительство всегда отличалось наличием большого количества операций. Обязательно нужно что-то поднимать наверх, тянуть груз, а в данном случае это строительные материалы, часто приходится фиксировать различные предметы. Для таких работ нужны прочные подпружиненные зажимы. Они не только позволяют соединить тросы, а также к ним можно прикрепить и груз. Такие приспособления не очень отличаются от стандартных зажимов.

Помимо обычной металлической дуги у них имеются пара рычажков, которые оснащены подвижными скобками. Такое конструктивное решение помогает обеспечить высокопрочное и стойкое соединение. С его помощью можно надежно закрепить любой предмет на тросе разной толщины. В последнее время наибольшей популярностью у специалистов пользуются клиновые зажимы. Это прекрасный соединительный элемент для медных и алюминиевых проводов, сечение которых может составлять от 35 и до 100 квадратных миллиметров. Только такой вид зажимов хорош для соединений сталеалюминиевых устройств. Состоят такие приспособления из корпуса и клина, который отличается износостойкостью. Для изготовления корпуса используется кованая чугунная сталь, а сам клин может быть изготовлен из бронзы или из разных алюминиевых сплавов.

Если требуется установить алюминиевые или сталеалюминиевые провода в болтовые зажимы, где сечения очень большие, то необходимо использовать специальные прокладки, которые сделаны из мягкой алюминиевой ленты. Использование такого дополнения в работе придаст креплению наибольшую механическую прочность. Важно помнить, что подобные зажимы после установки через десять дней необходимо подтягивать вторично. Подтяжку надо выполнять так. Первым делом надо спрессовать петлевую часть корпуса из алюминия, затем надо ввести стальной анкер, а далее вводится снова алюминиевый корпус при помощи стального механизма.

Как сделать зажимы для троса своими руками?

Тросовые зажимы используются во многих отраслях. Нет такой отрасли, где бы они не нашли себе применения. Но часто без такого небольшого приспособления не сделать и обычные бытовые работы. Особенно в них нуждаются автовладельцы. Потребуется металлическая трубка небольшого диаметра, пара металлических пластинок и несколько болтов с гайками. Металлическую трубку необходимо загнуть дугой. Диаметр трубы должен быть таким, чтобы в него мог войти трос, который планируется использовать. В отверстие трубы необходимо ввести трос до тех пор, пока конец не появится снаружи.

Потом конец необходимо вытянуть из трубы на расстояние от 10-15 см, далее конец троса и сам трос нужно будет накрыть пластинками снизу и сверху, и пластинки плотно соединить между собой при помощи прочных болтов. Данное приспособление удачно подходит для изготовления петель. Если нужно соединить два троса между собой, то тогда надо подобрать трубку с большим диаметром. Надо учитывать, что в одно отверстие нужно просунуть два троса, но только в разном направлении. Пластинки также подбираются с учетом диаметра тросов. Такой зажим всегда пригодится в домашних делах, только надо учитывать, что он не приспособлен для больших нагрузок, но попытаться использовать его в качестве буксира вполне возможно.

Скопировал сюда чтобы не забыть

Автор: Семен160
Источник: nissan4x4-club.ru

Глядя на страдания полноприводов всякого рода и класса с тросами, решился я на этот опус. Точнее, страдания с заделкой тросов. Могу предложить вам простой и надежный способ заделки троса на петлю, при этом можно заделать в петлю и крюк и серьгу и все, что угодно. Для этого потребуется только крепкая отвертка с плоским шлицом и … Ваш автомобиль

Все размеры являются примерными и приведены для троса 8 мм, коим пользуюсь не один год, потому могу привести их на память.

Конец троса должен быть без изломов, ровный, желательно ровно отрубленный. Что б отрубить его ровно, достаточно положить его на железную основу (рельс, например, при его отсутствии я использую кувалду 3 кг) и бить в одно и то же место острым концом молотка, или углом его «обуха» (не знаю, как это называется). Ударов 10-15 – трос отрублен.

Теперь делим трос примерно пополам по толщине. «Примерно» — потому, что одна прядь будет лишней (Там то ли 7, то ли 9 прядей). Для деления используем отвертку.

СРАЗУ и навсегда: при работе с тросАми используйте перчатки или рукавицы и будьте ОЧЕНЬ внимательны и нежнЫ, когда работаете с концами троса – эта проволока пробивает любую рукавицу.

Распускаем трос примерно на 60-80 см (чем длиннее-тем надежнее заделка, хотя это только кажется). При делении у Вас будет еще одна прядь — веревочная. Так как она не подчиняется законам металлической проволоки, мы ее отделяем в отдельную «струю», но, пока, не отрезаем. На ФОТО 03 она хорошо видна

Теперь переходим непосредственно к изготовлению петли: две разделенные части троса на расстоянии 15-25 см от целого троса разводим и направляем навстречу друг другу и складываем. О крюках и серьгах надо позаботиться на этом этапе. Начинаем обматывать одну часть вокруг другой. При этом образуется цельный трос на петле, для этого следим, что б половинки троса ложились в ложбинки друг друга, оставшиеся после «расплетания». На ФОТО 4 и ФОТО 5 указано НЕПРАВИЛЬНОЕ положение, трос «не складывается», соответственно вернитесь в положение, указанное на фото 5 и начните заплетать в другую сторону. При первом же обороте должно получиться так: ФОТО 6 Таким образом, не спеша, обматываем свободными «хвостами» «плечи» петли до «основания». ФОТО 7 Когда «ВСЁ!», ФОТО 8 уперлись в не расплетенный участок троса, нужно очень постараться и обернуть «хвосты» еще на виток, для этого, возможно, придется приложить сил, и «растянуть» петлю в стороны.ФОТО 9. При этом ХВОСТЫ ДОЛЖНЫ ЛЕЧЬ НА СВОИ МЕСТА.

Итак, что должно получиться:

Трос, красивый и блестючий, заканчивается не менее красивой петлей, но у ее основания торчат по 30-40 см «хвостов» В РАЗНЫЕ СТОРОНЫ, то есть под углом 180 градусов. Ну так теперь самое интересное (во всяком случае я был поражен простотой мысли).

Помните, нам нужен был Ваш автомобиль? Еще лучше, если он УЖЕ засажен в гОвна по самые… Нет, не по самые, нам нужен его буксировочный крюк, а лучше шарик фаркопа. Начнем. Одеваете петлю на фаркоп, в петлю вставляете отвертку (монтажку, лом – зависит от толщины троса), беретесь двумя руками за отвертку с двух сторон и тянете свой мобиль из болота. ФОТО 10 При этом отвертка начинает вворачиваться в трос, вращаясь вокруг него – помогайте ей, и не забывайте вытаскивать освобождающуюся веревочную прядь и придерживать «хвосты». ФОТО 11, 12. Странно, но «хвосты» радостно вплетаются в трос! Правда, для этого их надо подправлять. Ну вот и весь фокус… Когда «хвосты» кончатся, надо аккуратно их заделать – можно сплющить трубку, а я просто обматываю изолентой, ибо нагрузки здесь нет.ФОТО 13, 14 Как то в полях я просто обмотал их тряпкой – что б не топорщились и не кололись. Вытаскиваем отвертку и обрезаем, наконец то, надоевшую веревочную прядь. ВСЕ! тросом можно пользоваться еще…многие лЕта.

Жизнь на яхте для чайников

Вообще-то я хотел написать об этом позже, но была просьба поторопиться, поскольку навигация на носу и её никто, слава Богу, не отменял:))

Собственно, где применяется это соединение. Как ни пародоксально, не смотря на развитие технологий производства яхтенного такелажа до сих пор нет идеального синтетического троса пригодного для фалов,
Фал должен быть очень надёжным в виду трудоёмкости, а порой и невозможности его замены без демонпажа мачты (прочным, стойким к воздействию солнечной радиации и перегибам на шкивах) Кроме того фал не должен вытягиваться под нагрузкой потому что это приводит к изменению профиля паруса.
Трос из нержавеющей стали соответствует всем этим требованиям. Однако его невозможно закрепить в стопоре и набить «не специальной» лебёдкой. Поэтому фал должен быть составным, коренной конец которого крепится к фаловому углу паруса, а ходовой в стопоре.

Сразу оговорюсь, что здесь приведён метод пригодный для синтетических тросов как с плетёным, так и с параллельным сердечником в виду его универсальности.

И так: Выполним этот сплесень.

Для начала подготовим оба соединяемых конца тросов.

От конца стального троса отмерим 20 см,

Расплетём на эту длину трос

и вырубим из него через одну три пряди.

Если соотношение диметров соединяемых тросов тросов меньше чем 1:2, то центральную прядь вырубаем тоже. Иначе возникнут сложности с заплетением оплётки синтетического троса.

На конец троса и место вырубки прядей тонкой, парусной нитью наложим марки.

Концы обрубленых прядей закроем липкой лентой.

Оплётку синтетическнго троса сдвинем на полметра и зафиксируем узлом. От сердечника отрежем 20 см.

От конца сердечника отмерим ещё 20 см и в этом месте наложим в 1 слой липкую ленту.

Расплетём сердечник до ленты и разделим пряди на три примерно равные части. Концы прядей скрепим липкой лентой. Можно приступать к , непосредственно, соединению.

Выролним первую пробивку. Каждая из трех прядей сардечника проводится под одной, противоположной прядью стального троса. конец сталного троса закрывается липкой лентой вместе с сердечником.

Выполним пробивку до конца прядей сердечника методом «через одну под одной». То есть одну прядь сердечника пускаем через одну прядь стального троса и пробиваем под следующей.

Концы прядей серлечника обрежем и заплавим.

Далее распустим узел и надвинем уплётку на соединение. Хорошо обтянем.

опдётку расплетём до марки на стальном тросе, пряди разделим на три примерно равные части, концы скрепим липкоц лентой. Всё точно так же как и с сердечником.

Пробивку прядей оплётки выполним метедом «через одну под двумя».

Трёх – четырёх пробивок вполне достаточно. Концы прядей оплётки обредем и заплавим. Сплесень готов.

Оцените статью: Поделитесь с друзьями!

Как соединить тросик между собой встык

Выполнение. При подготовке тросов к сплесниванию на некотором расстоянии от их концов накладываются временные марки. После этого тросы распускаются на пряди, концы которых также укрепляются марками.

Следующим этапом работы является укладка прядей сращиваемых тросов. Пряди должны быть уложены так, чтобы каждая прядь одного из тросов располагалась между двумя смежными прядями другого троса. Для удобства работы и во избежание ошибок рекомендуется вначале уложить пряди попарно и только затем произвести окончательную укладку прядей. Сращивание, т. е. пробивка прядей, производится по правилу «через одну под две». Этот способ пробивки состоит в том, что каждая ходовая прядь проводится над ближайшей коренной прядью и пробивается под две следующие, причем ходовые пряди проводятся против спуска троса.

Пробивка выполняется вначале прядями одного, а затем второго троса. На рис. показана пробивка прядей левого троса.

Ходовые пряди пробиваются в трос пять раз каждая. Первые три пробивки выполняются полными прядями; перед следующей пробивкой из каждой пряди удаляется половина проволок, а перед последней пробивкой в прядях нужно оставить только четверть первоначального количества проволок. Это необходимо для постепенного уменьшения толщины сплесня.

Можно уменьшить толщину сплесня и не удаляя проволок из прядей. Для этого нужно половину прядей пробить в трос только четыре раза, а остальные пряди — пять.

По окончании пробивки оставшиеся свободными концы прядей обрубаются у самого троса, а крайние части сплесня клетнюются мягкой луженой проволокой.

На некоторых судах практикуют другой способ сплеснивания тросов. Для его выполнения необходимо, распустив концы тросов на пряди, расположить их так, как показано на рис. произвести пробивку ходовых прядей. Такой способ сращивания обеспечивает наиболее прочное соединение тросов.

На рис. показан еще один вид сращивания стальных тросов.

При работе этим способом пробивка ходовых прядей производится по правилу «через одну под одну» по направлению спуска троса. В результате каждая ходовая прядь многократно обвивается вокруг соответствующей коренной пряди другого троса.

Для обеспечения достаточной прочности такого сплесня следует выполнять не менее пяти-шести пробивок ходовых прядей, обтягивая их после каждой новой пробивки. Для сокращения времени работы рекомендуется вводить ходовые пряди в трос поочередно, т. е. вначале выполнить все пять-шесть пробивок первой пряди, затем второй, третьей и т. д.

Данный способ сращивания тросов по прочности уступает изложенным выше способам сплеснивания.

Применение. См. применение короткого сплесня на растительном тросе.

Зажим для троса – это элемент такелажа, с помощью которого осуществляется фиксация петель на стальном тросе или его сращивание. Он обеспечивает надежное крепление и согласно требованиям ГОСТ и СНиП является обязательным элементом для строительных работ, в которых задействован стальной канат. Соединение зажимами более надежное, чем связывание узлами, но хуже чем сплетение концов при сращивании.

Зажим для троса в строительных работах

Преимущественно зажимы для тросов используются в случае осуществления высокой нагрузки на стальные канаты. В связи с этим данный элемент такелажа изготовляется из качественного металла устойчивого к давлению и трению. Всех производителей изготовляющих зажимы строго контролируют, поскольку некачественный ассортимент может стать причиной возникновения несчастных случаев на стройплощадке.

Обычно в строительных работах одновременно используется несколько зажимов на петле или точке сращивания. Они располагаются рядом друг с другом. Количество крепежей составляет от 2-3 штук. Нужно учитывать, что если создаваемая нагрузка на трос выше, чем способен выдержать один зажим, то увеличение однотипных крепежей недопустимо. В этом случае стоит отдать предпочтение более мощному зажиму, что будет более безопасным, чем использование даже десятков слабых.

Разновидности зажимов

Классификация зажимов осуществляется по нескольким критериям. В первую очередь это конструкция и материал изготовления. Кроме этого их можно различать по диаметру троса, для которого они предназначены. Зажимы выпускают под диаметр от 2 до 40 мм.

По конструктивным особенностям и способу обеспечения фиксации зажим для троса разделяют на виды:
  • Одноразовый.
  • Скоба.
  • Плоский одинарный.
  • Плоский двойной.
  • Обжимной.
  • Крестовый.
  • Стопорный.
  • Цанговый.
  • Планшетный.
  • Страховочный.
Одноразовый

Одноразовый зажим для троса представляет собой короткую трубку, сделанную из алюминия или другого мягкого металла. Сквозь нее продевается трос, после чего создается петля, и конец возвращаете через трубку. Далее необходимо приложить зажим к твердой поверхности и расплескать ударами молотка. В результате деформации трубки, ее стенки плотно прижмут стальной канат, не позволяя ему рассоединяться. С помощью подобных зажимов также проводят сращивания двух тросов.

Данная конструкция позволяет провести соединение только один раз, поскольку такой крепеж деформируется и повторно применяться не сможет. Одноразовая фиксация является наименее надежной, но самой дешевой. Ею можно воспользоваться для выполнения сращивания тросов или создания петли, когда на канат будет оказываться минимальная нагрузка. К достоинствам подобных зажимов можно отнести тот факт, что для обеспечения фиксации нужно всего несколько ударов молотка, на что уходят считанные секунды. Для увеличения надежности можно проводить линейное расплескивание, подставляя зубило. Если со временем крепление ослабевает, нужно возобновить силу сдавливания, снова постучав молотком.

Скоба

Зажим в виде скобы является одним из самых популярных. Он многоразовый, при необходимости скоба легко снимается с троса и используется дальше, поскольку не теряет свои рабочие характеристики. Внешне такой зажим представляет собой U-образную скобу, сделанную из стального прутка, на конце которой имеется резьба.

Скоба продевается в плоскую пластинку, в которой имеется два отверстия. После этого на скобу накручиваются две шестигранные гайки, которые при закручивании поджимают пластину, тем самым сдавливая трос. Это многоразовая система, которая применяется как для создания петель, так и сращивания каната. При использовании следует учитывать, что скобы непригодны для тросов, которые используются для подъема тяжелых предметов. Они имеют очень малые площадь прижима, поэтому зачастую пережимают канат, создавая режущую деформацию, что может привести к разрыву в данном месте.

Плоский одинарный

Плоский одинарный зажим представляет собой более надежную конструкцию, чем скоба, в связи с большей площадью прилегания. Он представляет собой две пластины, которые прижимаются друг другу с помощью болта и гайки. Одна пластина выполнена в форме корытца с бортиками, что предотвращает вероятность выскальзывания троса. Это довольно надежное крепление, которое нередко используется в строительстве. При сильном затягивании гайки прижим осуществляется на большой площади, поэтому врезание в одну плоскость исключается. В результате трос не получает ослаблений, способных разорваться при нагрузке.

Плоский двойной

Плоский двойной зажим для троса еще называют седельный. Он сочетает в себе два одинарных зажима. Внешне такой крепеж представляет собой вытянутые в длину две пластины, которые прижимаются друг к другу с помощью болтов с гайками. Это один из самых надежных способов для сращивания тросов, а также создания петель. Именно таким крепежом пользуются для установки растяжек на высоковольтных столбах воздушных линий электропередач, телевизионных антенн и прочих высоких конструкций. Также подобное крепление подойдет в тех случаях, когда необходимо обеспечить надежную фиксацию груза для подъема на большую высоту. Такелаж, применяемый в высотных кранах, укомплектован именно седельными зажимами.

Обжимной зажим

Обжимной зажим, или бочка, представляет собой две рельефные пластины, по периметру которых проделаны канавки для закладки троса. Они соединяются между собой с помощью винта. Данный обжим может применяться как для создания петель, так и сращивания. Его выбирают для оснащения подъемных механизмов лифтов, а также для прочих ответственных мероприятий. Такие зажимы выпускаются из различных металлов, поэтому свойства крепежа могут отличаться. Безусловным лидером по устойчивости являются стальные зажимы.

Крестовый

В том случае, если необходимо соединить вместе пересекающиеся между собой под прямым углом два троса, применяется крестовый зажим. Он выполнен в виде цилиндра, в который закручивается винт. По бокам имеются две прорези, которые пересекаются. В них укладываются канаты, после чего винт затягивается и тросы получают устойчивое соединение. Подобный зажим не является сверхнадежным. Он используется в тех случаях, когда необходимо создать сетку из троса. Использование такого крепежа для сращивания невозможно.

Стопорный

Стопорный зажим для троса внешне похож на крестовый крепеж, но в нем имеется только одна прорезь. Он устанавливается на участке троса для его утолщения. Благодаря наличию такого зажима, предметы, которые подвешены на канат, останавливаются при скольжении, цепляясь за такой крепеж. Данная конструкция применяется только для этой цели и не может использоваться для сращивания или создания петель.

Цанговый

Цанговый зажим для троса представляет собой наконечник, который фиксируется на конце каната. Его оголовье выполнено в виде расплесканного прута. Его использование позволяет проводить аккуратное крепление конца троса без необходимости создания петли. По конструктивной особенности такой крепеж полностью идентичный цанге, которая используется вместо патрона для дрели. Стоит отметить, что цанговая конструкция не дает стопроцентной гарантии эффективного соединения. В связи с этим не стоит рассчитывать на то, что цанговый наконечник будет панацеей от обрыва.

Цанговый наконечник может иметь различную конструкцию оголовья. Он осуществляет соединение с прочими элементами, к которым фиксируется трос. Подобные зажимы одни из самых дорогих, но не являются сверхнадежными. Их выпускают под тросы небольшого диаметра, не предназначенные для тяжелой работы, в результате которой возможно вырывание каната из крепежа.

Планшетный

Планшетный зажим представляет собой усиленные пластины. Первая имеет форму латинская буква «W», а вторая напоминает распущенную вдоль трубку. В местах прилегания друг к другу они имеют рельефную поверхность, что обеспечивает эффективное врезание в трос, при этом, не создавая критического повреждения, как это делает U-образные зажимы. Рельефные зубья, которые фиксируются на канате, идут вдоль его волокон, поэтому не несут серьезного вреда. Данная конструкция является усиленной, поэтому стягивание с помощью болта и гайки можно осуществлять с большой силой, не опасаясь, что пластины разрушатся или деформируются.

Страховочный

Страховочный зажим для троса является быстросъемным. Он используется обычно для временного подвешивания различных предметов на свисающем вертикально тросе. Такое крепление состоит из рычагов, которые при создании давления в кольце, упираются клином в поверхность троса, создавая эффект торможения. Это не позволяет зажимам двигаться вниз. Если нужно перетащить крепление, то сначала оно подтягивается вверх, после чего беспрепятственно отодвигается в нужную сторону.

Подобные такелажные элементы широко применяются промышленными альпинистами. С помощью такого крепежа осуществляется закрепление на страховочном тросе или подсоединения к нему инструментов, которые задействованы в работе. Данная конструкция не является сверхнадежной. Ее использование для создания петель или сращивания тросов невозможно. Благодаря тому, что в основе действия данного механизма заложена рычажная система, то чем сильнее давление на крепежное ушко, тем надежнее зафиксирован клин.

Как сделать самому обжим для стальных тросов.

Стальные тросы могут быть сращены различными способами – обжим, сварка, пайка, клей, оплетка и т.д. Здесь я буду использовать короткую медную трубку из кучи металлолома, чтобы создать концевую петлю на 3/16 “(4 мм) тросе. Обжимные комплекты начинаются примерно с 3 долларов в больших коробочных магазинах, в то время как наконечники обычно стоят дороже и используют специальный инструмент для сжатия. Однако, металлолом часто свободно ждет своего применения и в этом случае!
Если у вас есть среди задач изготовление обжимов и отсутствие специальных инструментов, медные трубки, пожалуй, самый дешевый вариант.

Шаг 1: Возьми трос, найди медные трубки

Разрежьте медные трубки. Используйте трубу для нарезки / резки труб, если можете. Если вы сделаете срезку металлическими ножницами (как я сделал здесь), раскройте конец с помощью инструмента, например, отвертки. Молоток трубки слегка пологий, так что через него может проходить стальной трос двух диаметров. Этот конкретный кусок медной трубки идеально подходит для этого троса. Вы также можете использовать латунь, алюминий, сталь и т.д. Латунь и медь, вероятно, являются наиболее щадящими для этой цели.
Наденьте трубку на постоянный конец троса.

Как соединить трос между собой

Как заплести трос: схема и пошаговая инструкция

Какой угодно канат или трос, хотя он и сделан из добротной и крепкой стали, в любой момент может расплестись или даже оборваться. Несмотря на кажущуюся сложность ремонта, сделать его под силу любому человеку, даже не обладающему специальными навыками. Самое неприятное в сложившейся ситуации – это возможность столкновения с ней в любом месте и именно тогда, когда такой аварии совершенно не ждут.

Поэтому нелишним будет знать, как правильно заплести стальной трос. Тем более что для этого не понадобится никаких специальных инструментов или особенных навыков. В дальнейшем в трос можно будет вплести и крюк, и серьгу. При этом прочность конструкции будет на высоком уровне, и она прослужит вам не один год. Перед началом работы желательно надеть защитные перчатки, поскольку острые концы жил стального троса могут серьезно повредить ваши руки.

Общая информация о тросах

В сфере сельскохозяйственного и транспортного машиностроения, в строительной, нефтяной и угольной индустрии, в сферах речного и морского транспорта применяются канаты и тросы из нержавеющей или обычной, но при этом надежной и прочной стали. Обычно они используются в качестве основы различных транспортных, грузоподъемных и дорожных механизмов. Если рассматривать канат из стали внимательно, можно заметить, что это гибкое металлическое изделие, состоящее из перекрученных между собой прядей из стальной проволоки. Количество прядей в каждом отдельно взятом тросе может быть разным, как и количество проволок, из которых скручена каждая из них. Поверх прядей на трос часто наносят цинковое или алюминиевое покрытие, улучшающее его антикоррозионные качества. Оцинкованная труба (или аналог из нержавейки), покрытая таким специальным составом, прослужит намного дольше, чем без него. Если вы не знаете, как заплести стальной трос, схема с описанием внизу обязательно вам помогут.

Внутри стального каната обычно находится сердечник, основная задача которого – не позволить развиться поперечной деформации в изделии и провалиться скрученным прядям проволоки к центру. Это обязательный атрибут любого каната или троса, производимого из органики, металла, натуральных или синтетических материалов. Другими словами, сердечник – это внутренний каркас для его прядей. Знание устройства стальных канатов или тросов поможет понять, как правильно заплести трос самостоятельно.

Типы конструкций стальных тросов

Стальные тросы подразделяются на три разновидности по свивке:

В одинарных тросах проволока единственной пряди с одним сечением скручивается по спирали в несколько слоев. Обычно количество слоев составляет от одного до четырех. В двойных тросах несколько прядей свиваются вокруг сердечника. При изготовлении трехпрядных тросов или канатов используют несколько тросов с различными или одинаковыми сечениями.

Разновидности тросов по степени гибкости

Различают стальные тросы:

1. С повышенной гибкостью. В них вокруг каждого сердечника пряди свивают по 24 проволоки. Всего таких тонких проволок 144.

2. Со стандартной гибкостью. Двенадцать проволок располагается вокруг сердечника. Всего в таких тросах 72 проволоки.

3. Малогибкие тросы. При их производстве используется всего 42 проволоки.

Разновидности тросов по направлению свивки

1. Крестовые – пряди свиваются в трос в обратную по отношению к направлению свивки проволоки сторону.
2. Односторонние – направление одинаковое.
3. Тройные – применяется свивка 1-го типа, но при этом проволоки и пряди свиты в разных направлениях.
4. Комбинированные – в таких изделиях одновременно применяются лево- и правостороннее направления свивки.

Кроме того, тросы подразделяются на крутящиеся и малокрутящиеся. Материал, из которого выполнен сердечник, также делит их на органические, однопрядные или стальные проволочные.

Теперь можно подробно рассмотреть, как заплести трос самому. Инструменты, необходимые при выполнении работы:

  • отвертка;
  • плоскогубцы;
  • кусачки;
  • ножницы по металлу;
  • проволока;
  • перчатки.

Как заплести трос?

1. Как можно ровнее обрубаем концы троса, а если концы его жил загнуты или неровные, то немного расплетаем каждую прядь и ножницами или кусачками отрезаем дефектные участки. Удобно обрубать концы, положив их на металлический рельс или на кувалду и нанося удары по одному и тому же месту острым краем молотка. Как правило, уже после 10-15 таких ударов концы троса оказываются обрубленными.
2. Не менее чем на полметра от края расплетаем трос на пряди.
3. Определяем необходимый нам диаметр будущей петли и, отмерив это расстояние от края нерасплетенного троса, берем 2 пряди. К диаметру будущей петли нужно прибавить 3-5 см, так как она при плетении обязательно уменьшится в своих размерах. Делаем петлю из выбранных прядей, завернув их.
4. Любой конец нити раскручивается и заводится в переплетенные пряди. Другой нужно обмотать в обратную сторону. Если длина позволяет, то из получившихся трех прядей можно сплести косичку, поочередно вплетая нити.
5. Третья прядь закручивается вокруг косички, затем в нее вплетается петля, и вокруг косы снова делается оборот. Проволоки в процессе плетения пропускаются таким образом, что предыдущая всегда идет навстречу следующей.
6. Затем все концы проволок прячутся внутрь косички, а получившиеся две пряди при помощи отвертки или плоскогубцев прячут внутрь.
7. Получившуюся косу желательно затянуть хомутами в двух или трех местах. Можно применить обычную проволоку, которую плотно обматывают вокруг троса и затем туго стягивают пассатижами. Выступающие концы такого хомута также прячут внутрь косички, чтобы они не мешали.

По окончании работы желательно обособить место проведения операции, например изолирующей лентой. Она поможет скрепить между собой концы стальных проволок и предотвратит в будущем повреждения рук того, кто будет этим тросом пользоваться.

Говоря о том, как заплести трос, следует помнить: для того чтобы получить прочное и надежное соединение, во время свивки необходимо укладывать пряди симметрично и равномерно на них надавливать. Периодический обжим свитых прядей станет дополнительной гарантией того, что вся конструкция получит достаточную прочность.

Делаем петлю на стальном тросе

Часто помимо решения задачи “как заплести трос” возникает потребность в образовании петли на его конце. Например, при ремонте растяжки на буксировочном тросе или на антенне появляется необходимость опустить что-то на глубину, например погружной насос. Поскольку стальной трос или канат достаточно жесткий, то просто завязать его узлом на конце не получится. В таком случае ничего другого не остается, кроме как заплести трос в петлю. И в этом тоже нет ничего сложного. Так же как и в том, чтобы заплести трос стальной проволокой.

Процесс выполнения работы

1. Концы обычного семипрядного троса ровно обрезаем болгаркой либо обрубаем молотком (его острой частью).
2. Расплетаем трос на 50-70 см и при помощи отвертки делим его на две части. В одной получается три пряди, а в другой – четыре.
3. Свиваем пряди обеих частей между собой.
4. Делаем петлю с диаметром не менее 10 см.
5. Сгибаем первую четырехпрядную часть навстречу другой, которую помещаем в изгибы основного троса.
6. Концы сплетенных нитей поочередно обкручиваем вокруг импровизированного черенка.
7. Затем каждую свободную прядь закручиваем поочередно вокруг черенка, вплетая в петлю, и повторяем процесс.
8. После этого, накладывая последующий на предыдущий, накрываем концы всех прядей. В итоге таких манипуляций получаем две нити, которые необходимо разместить с помощью отвертки между петельными. В этом месте лучше заделать кусочками трубок, расплющив их, либо применить изолирующую ленту. Это поможет в дальнейшем избежать травм.

Огон на канате или тросе

Говоря о том, как заплести трос – стальной или из другого материала, следует упомянуть и о том, что можно сделать огон. Это немного сложнее. На некотором расстоянии от конца троса делается прочная временная марка, такими же марками закрепляются и концы его прядей. После этого следует распустить конец каната.

В форме петли трос укладывается на поверхность (желательно твердую), пробиваются все его пряди. Пробивок делают несколько, но особое внимание уделяют первой, так как она является самой важной из них. Надежность и прочность огона обеспечивается в основном именно первой пробивкой. Это тоже приемлемый способ того, как заплести трос. Схема не вызовет трудностей.

Как завязать петлю на тросе?

Если по каким-то причинам вы решите попробовать завязать петлю, а не расплетать трос и свивать пряди, как было рассмотрено выше, то можно воспользоваться старинным морским узлом, наиболее простым – дубовым. Алгоритм данного способа того, как заплести стальной трос, представлен ниже:

  1. Сложите вдвое конец троса и заверните его таким образом, чтобы получилось кольцо.
  2. Петлю, которая образовалась на конце, проденьте в кольцо и крепко затяните. Получится крепкий и весьма надежный узел. Его главный недостаток в том, что при натяжении он очень сильно затягивается и потом его довольно сложно развязывать.

Теперь вы сможете сами починить стальной трос, поскольку знаете, как заплести трос в петлю, и впредь такая поломка не причинит вам особых хлопот.

Как соединить трос между собой

При проведении такелажных, монтажных и строительных работ зачастую возникает необходимость в фиксации и удлинении используемых стальных канатов, а также создании на их концах петель и проушин. Для этих целей используются канатные зажимы (зажимы для троса).

Зажим канатный — это приспособление, применяемое для фиксации и закрепления стального каната.

Этот вид такелажа не предназначен для работ, связанных с подъемом, перемещением, удержанием на весу и опусканием грузов. Его главное предназначение — обеспечение прочного натяжения канатов и тросов при монтаже конструкций и закрепление объектов в неподвижном положении, например, на платформе транспортного средства при перевозке.

Зажимы (жимки канатные) используют совместно с грушевидным не симметричным коушем, для фиксации каната в устройстве для счаливания каната.

Размер зажима для стального троса определяется по диаметру используемого каната.

Типы канатных зажимов

Различают зажимы для канатов и тросов следующих типов:

1) U-образный зажим

Зажим представляет собой болт с резьбой. Резьбовые концы болта вставляются в зажимающий элемент. При затягивании гаек стального зажима элемент прижимает трос к болту.

2) Плоский тросовый зажим

Производится из углеродистой стали. Состоит из прижимного элемента, прижимающей пластины, винтов и гаек с метрической резьбой. В зависимости от числа винтов в конструкции плоский зажим под трос бывает одинарный (simplex), двойной (duplex) и тройной (triplex). Затягивание гаек зажимает трос между пластинами.

3) Трубчатый зажим

Алюминиевые применяются для обычных тросов, медные — для кислотостойких, для работы в агрессивных средах используются зажимы из нержавеющей стали. Трубчатый зажим представляет собой алюминиевый сплющенный полый цилиндр.

Рекомендуется для соединения тросов между собой, а также для изготовления петель на концах троса. Трубчатые зажимы для стальных канатов сдавливаются при помощи пресса или ручными щипцами. Являются разовыми несъёмными элементами.

В зависимости от конструкции и способа монтажа зажимы для металлического троса подразделяются на:

  • клиновые
  • болтовые
  • винтовые
  • заклинивающиеся
  • прессуемые
  • клыковые

Все канатные зажимы производятся согласно DIN и ГОСТ. В подъемных устройства для целей соединений концов канатов рекомендуется использовать дугообразные зажимы DIN 1142. Зажим для троса DIN 741 по сравнению с DIN 1142 имеет меньшую прочность, поэтому рекомендован к использованию работ, не связанных с перемещением и подъемом грузов.

Виды материалов и покрытий

Чаще всего тросовые зажимы используют в работах с большими весами и тяжелыми нагрузками, поэтому при их производстве действуют жёсткие стандарты проверки качества продукции. Зажимы для стальных тросов изготавливают исключительно из высококачественных и прочных материалов: сталь, медь, алюминий, нержавейка.

Кроме того, канатные зажимы могут быть подвергнуты гальванической оцинковке. Оцинкованные зажимы имеют дополнительную защиту от коррозии. При работе в неблагоприятных погодных условиях и агрессивных средах применяют нержавеющие зажимы троса.

Установка зажимов на канаты и крепление

При использовании дугообразных зажимов рекомендуется устанавливать не менее трех фиксаторов на одном канате. Если же нагрузка выше, чем способны выдержать данные виды зажимов, то нужно использовать другой тип этого фиксатора, а не увеличивать их количество.

Канатный зажим устанавливается на стальной трос так, чтобы перемычка зажима всегда находилась на стороне каната, несущей нагрузку. На хвостовой части каната или троса располагается болт зажима. Длинная часть троса загибается так, чтобы можно было расположить минимально требуемое количество зажимов для создания крепкой петли. Расстояние между зажимами и длина свободного конца каната от последнего зажима должны быть не меньше 6 диаметров каната.

Правила эксплуатации

Прежде чем приступать к работе, необходимо проверить прочность крепления каната зажимами. После первого приложения нагрузки на трос величина момента затяжки должна быть вновь проверена и при необходимости скорректирована. Необходимо, чтобы изделия регулярно проверялись и проходили проверки. Это нужно в связи с тем, что в процессе эксплуатации изделия подвергаются износу, перегрузкам, что будет приводить к деформациям и изменениям в структуре материала. Зажимы концов каната должны подвергаться проверке не реже одного раза в шесть месяцев и даже чаще, если изделия эксплуатируются в тяжелых рабочих условиях.

Не допускается изгибать или корректировать форму зажима, поскольку это приведет к ухудшению качества изделия и снижению его предельной прочности.

На плотность посадки зажимов на тросе могут отрицательно влиять следующие факторы:

  • гайка плотно сидит на резьбе, но не плотно по отношению к перемычке;
  • резьба засорена грязью, маслом, продуктами коррозии, препятствующими нужной затяжке гайки.

Советы по выбору

Прежде чем выбрать определенную продукцию, необходимо убедиться в ее качестве. Для этого следует обратить внимание на следующие моменты:

  • зажимы должны иметь разборчивую маркировку;
  • на поверхности не должно быть видимых заусенцев, трещин, бороздок и иного производственного брака;
  • зажимы должны быть выбраны в соответствии с характеристиками используемых тросов;
  • тип материала/ покрытия зажима должен соответствовать внешним факторам и условиям, в которых производится работа.

Все указанные виды канатных зажимов проектирует и изготавливает на заказ . Подобрать и заказать их вы можете в нашем каталоге такелажных изделий.

tiger404 › Блог › Как заплести порванный лебедочный трос

Скопировал сюда чтобы не забыть

Автор: Семен160
Источник: nissan4x4-club.ru

Глядя на страдания полноприводов всякого рода и класса с тросами, решился я на этот опус. Точнее, страдания с заделкой тросов. Могу предложить вам простой и надежный способ заделки троса на петлю, при этом можно заделать в петлю и крюк и серьгу и все, что угодно. Для этого потребуется только крепкая отвертка с плоским шлицом и … Ваш автомобиль

Все размеры являются примерными и приведены для троса 8 мм, коим пользуюсь не один год, потому могу привести их на память.

Конец троса должен быть без изломов, ровный, желательно ровно отрубленный. Что б отрубить его ровно, достаточно положить его на железную основу (рельс, например, при его отсутствии я использую кувалду 3 кг) и бить в одно и то же место острым концом молотка, или углом его «обуха» (не знаю, как это называется). Ударов 10-15 – трос отрублен.

Теперь делим трос примерно пополам по толщине. «Примерно» — потому, что одна прядь будет лишней (Там то ли 7, то ли 9 прядей). Для деления используем отвертку.

СРАЗУ и навсегда: при работе с тросАми используйте перчатки или рукавицы и будьте ОЧЕНЬ внимательны и нежнЫ, когда работаете с концами троса – эта проволока пробивает любую рукавицу.

Распускаем трос примерно на 60-80 см (чем длиннее-тем надежнее заделка, хотя это только кажется). При делении у Вас будет еще одна прядь — веревочная. Так как она не подчиняется законам металлической проволоки, мы ее отделяем в отдельную «струю», но, пока, не отрезаем. На ФОТО 03 она хорошо видна

Теперь переходим непосредственно к изготовлению петли: две разделенные части троса на расстоянии 15-25 см от целого троса разводим и направляем навстречу друг другу и складываем. О крюках и серьгах надо позаботиться на этом этапе. Начинаем обматывать одну часть вокруг другой. При этом образуется цельный трос на петле, для этого следим, что б половинки троса ложились в ложбинки друг друга, оставшиеся после «расплетания». На ФОТО 4 и ФОТО 5 указано НЕПРАВИЛЬНОЕ положение, трос «не складывается», соответственно вернитесь в положение, указанное на фото 5 и начните заплетать в другую сторону. При первом же обороте должно получиться так: ФОТО 6 Таким образом, не спеша, обматываем свободными «хвостами» «плечи» петли до «основания». ФОТО 7 Когда «ВСЁ!», ФОТО 8 уперлись в не расплетенный участок троса, нужно очень постараться и обернуть «хвосты» еще на виток, для этого, возможно, придется приложить сил, и «растянуть» петлю в стороны.ФОТО 9. При этом ХВОСТЫ ДОЛЖНЫ ЛЕЧЬ НА СВОИ МЕСТА.

Итак, что должно получиться:

Трос, красивый и блестючий, заканчивается не менее красивой петлей, но у ее основания торчат по 30-40 см «хвостов» В РАЗНЫЕ СТОРОНЫ, то есть под углом 180 градусов. Ну так теперь самое интересное (во всяком случае я был поражен простотой мысли).

Помните, нам нужен был Ваш автомобиль? Еще лучше, если он УЖЕ засажен в гОвна по самые… Нет, не по самые, нам нужен его буксировочный крюк, а лучше шарик фаркопа. Начнем. Одеваете петлю на фаркоп, в петлю вставляете отвертку (монтажку, лом – зависит от толщины троса), беретесь двумя руками за отвертку с двух сторон и тянете свой мобиль из болота. ФОТО 10 При этом отвертка начинает вворачиваться в трос, вращаясь вокруг него – помогайте ей, и не забывайте вытаскивать освобождающуюся веревочную прядь и придерживать «хвосты». ФОТО 11, 12. Странно, но «хвосты» радостно вплетаются в трос! Правда, для этого их надо подправлять. Ну вот и весь фокус… Когда «хвосты» кончатся, надо аккуратно их заделать – можно сплющить трубку, а я просто обматываю изолентой, ибо нагрузки здесь нет.ФОТО 13, 14 Как то в полях я просто обмотал их тряпкой – что б не топорщились и не кололись. Вытаскиваем отвертку и обрезаем, наконец то, надоевшую веревочную прядь. ВСЕ! тросом можно пользоваться еще…многие лЕта.

yachtfordummies

Жизнь на яхте для чайников

Вообще-то я хотел написать об этом позже, но была просьба поторопиться, поскольку навигация на носу и её никто, слава Богу, не отменял:))

Собственно, где применяется это соединение. Как ни пародоксально, не смотря на развитие технологий производства яхтенного такелажа до сих пор нет идеального синтетического троса пригодного для фалов,
Фал должен быть очень надёжным в виду трудоёмкости, а порой и невозможности его замены без демонпажа мачты (прочным, стойким к воздействию солнечной радиации и перегибам на шкивах) Кроме того фал не должен вытягиваться под нагрузкой потому что это приводит к изменению профиля паруса.
Трос из нержавеющей стали соответствует всем этим требованиям. Однако его невозможно закрепить в стопоре и набить “не специальной” лебёдкой. Поэтому фал должен быть составным, коренной конец которого крепится к фаловому углу паруса, а ходовой в стопоре.

Сразу оговорюсь, что здесь приведён метод пригодный для синтетических тросов как с плетёным, так и с параллельным сердечником в виду его универсальности.

И так: Выполним этот сплесень.

Для начала подготовим оба соединяемых конца тросов.

От конца стального троса отмерим 20 см,

Расплетём на эту длину трос

и вырубим из него через одну три пряди.

Если соотношение диметров соединяемых тросов тросов меньше чем 1:2, то центральную прядь вырубаем тоже. Иначе возникнут сложности с заплетением оплётки синтетического троса.

На конец троса и место вырубки прядей тонкой, парусной нитью наложим марки.

Концы обрубленых прядей закроем липкой лентой.

Оплётку синтетическнго троса сдвинем на полметра и зафиксируем узлом. От сердечника отрежем 20 см.

От конца сердечника отмерим ещё 20 см и в этом месте наложим в 1 слой липкую ленту.

Расплетём сердечник до ленты и разделим пряди на три примерно равные части. Концы прядей скрепим липкой лентой. Можно приступать к , непосредственно, соединению.

Выролним первую пробивку. Каждая из трех прядей сардечника проводится под одной, противоположной прядью стального троса. конец сталного троса закрывается липкой лентой вместе с сердечником.

Выполним пробивку до конца прядей сердечника методом “через одну под одной”. То есть одну прядь сердечника пускаем через одну прядь стального троса и пробиваем под следующей.

Концы прядей серлечника обрежем и заплавим.

Далее распустим узел и надвинем уплётку на соединение. Хорошо обтянем.

опдётку расплетём до марки на стальном тросе, пряди разделим на три примерно равные части, концы скрепим липкоц лентой. Всё точно так же как и с сердечником.

Пробивку прядей оплётки выполним метедом “через одну под двумя”.

Трёх – четырёх пробивок вполне достаточно. Концы прядей оплётки обредем и заплавим. Сплесень готов.

Как подключить Shaw Fiber + Gateway

Часто задаваемые вопросы

Какие запросы в приложении я должен видеть в приложении BlueCurve Home?

При активации Fibre + Gateway вы увидите подобные запросы:

Что мне делать, если я не вижу в приложении подсказок, подобных показанным выше?
Для перезапуска процесса подключения:

  1. Нажмите Еще в правом нижнем углу.
  2. Метчик Устройство Shaw .
  3. Выберите BlueCurve Gateway .
  4. Следуйте подсказкам.

Камера моего телефона (или приложение для чтения QR-кодов) не распознает QR-код на Fibre + Gateway.
Вы можете вручную ввести MAC-номер CM (находится в нижней части устройства) или обратиться к производителю телефона, чтобы узнать, как включить считыватель QR-кода на вашем устройстве.

My Fiber + Gateway горит желтым светом, и активация не удалась.
Наиболее частая причина этого заключается в том, что вы подключили свой шлюз к неактивной коаксиальной розетке. Попробуйте использовать другую коаксиальную розетку, если таковая имеется. Если другой магазин недоступен или он по-прежнему не работает, вам нужно будет связаться с нами, посетив shaw.ca/chat или используя приложение My Shaw.

Как мне настроить мою сеть Wi-Fi через проводное соединение с моего компьютера или ноутбука с помощью кабеля Ethernet?
Если вы подключили компьютер или ноутбук к шлюзу Fiber + с помощью кабеля Ethernet и вам необходимо настроить сеть WiFi, откройте веб-браузер и введите «10.0.0.1 ”в адресную строку и нажмите Enter. Следуйте инструкциям на экране, чтобы настроить имя сети и пароль.

Я вижу только одну сеть Wi-Fi, доступную на моем шлюзе Fiber + Gateway. У моего последнего модема было два.
Fiber + Gateway поддерживает беспроводные сети как 2,4 ГГц, так и 5 ГГц, но они не будут отображаться отдельно в списках доступных сетей. Вместо этого устройства направляются в оптимальную сеть с помощью функции, называемой Band Steering .

Некоторые из моих 2.Устройствам с частотой 4 ГГц не удается найти сеть.
Fiber + Gateway поддерживает большинство устройств WiFi. Однако некоторые устройства могут не иметь совместимой сетевой карты. Прочтите информацию об оборудовании: Fiber + Gateway для получения дополнительной информации и, при необходимости, посетите веб-сайт поддержки производителя вашего устройства.

Как подключить шлюз и ТВ-бокс к одной коаксиальной розетке?
Если у вас есть два устройства, которым необходимо использовать общую коаксиальную розетку, вам понадобится 2-полосный разветвитель и 3 коаксиальных кабеля.Подсоедините один кабель к настенной розетке и порту разветвителя с надписью «IN». Подключите каждый из двух других кабелей к порту разветвителя «OUT», а затем к ТВ-приставке и шлюзу.

Как подключить домашний телефон к шлюзу Fiber +?
Вы можете найти наглядное руководство по подключению домашнего телефона Shaw к шлюзу здесь . Если вы хотите добавить домашний телефон, вы можете узнать больше на shaw.ca/home-phone или связаться с нами через чат на shaw.ca / chat или с помощью приложения My Shaw.

Нужно вернуть какое-то оборудование?
В комплекте должна быть этикетка для возврата. Для получения инструкций о том, как вернуть оборудование в Shaw, в том числе о том, нужна ли вам этикетка для возврата, предоставленная вам, или если вы переезжаете, см. Как вернуть оборудование Shaw .

Как подключать дисплеи и управлять ими на расстоянии

Обязательно учитывайте длину кабеля при настройке цифрового дисплея.Для кабелей HDMI существуют важные ограничения, которые влияют на качество сигнала для цифрового контента. Вы можете столкнуться с ухудшением разрешения сигнала, если расстояние между устройством-источником контента и цифровым дисплеем выставочного зала превышает ограничения кабеля. Вот что вам нужно знать, чтобы подключить кабели HDMI от источника к ресиверу с длиной, соответствующей вашим кабелям.

Стандартные кабели HDMI достигают около 50 футов

В спецификации стандартов для кабелей HMDI не указана официальная максимальная длина.Протестированные на соответствие кабели HMDI макс. На расстоянии 45-50 футов; поставщики могут указывать более длинные кабели как соответствующие требованиям, но проявите осмотрительность и скептически отнеситесь к таким заявлениям.

Стандартные кабели HDMI передают видео с разрешением 1080 пикселей на расстояние до 50 футов. Настенные пластины (справа) аккуратно пропускают кабели через стены.

Если вы хотите пропустить кабель через стену, используйте настенную пластину HDMI. Это скрывает длинные кабели и обеспечивает дополнительный вход для порта на другой стороне, если вы выберете настенную панель с двумя портами.У некоторых есть индикатор состояния, помогающий контролировать соединение во время настройки и устранения неполадок.

Активные кабели HDMI достигают около 100 футов

Так называемые активные кабели HDMI имеют механизм усиления сигнала, который использует шину питания 5 В, встроенную во все кабели HDMI. Они могут выталкивать 760-пиксельный контент на расстояние 125 футов от источника. Более низкие разрешения будут отображаться на больших расстояниях; Доступно 480-пиксельное содержимое на расстоянии 200 футов.

Активные кабели HDMI односторонние, с обозначенными концами для источника и приемника.

Кабели Ethernet

увеличивают длину HDMI до 125 футов, возможно, длиннее

Благодаря преобразователю HDMI-to-Ethernet кабели Cat5e и Cat6 расширяют диапазон для сигнала высокой четкости 1080 пикселей. У вас не будет 4K, но 3D-контент будет отображаться нормально.

Этот комплект активного удлинителя HDMI через Cat5 поддерживает частоту кадров 60 Гц, разрешение 1080 пикселей на расстоянии 200 футов

Профессиональные AV-системы

часто выбирают установку, называемую комбинированной системой Cat 5/6. Здесь вы установите удлинитель HDMI, называемый в промышленности «балуном», в стену.Думайте об этом как об однопортовом коммутаторе Ethernet для видео. Конец HDMI идет к экрану, конец RJ-45 Ethernet выходит к источнику. Комплекты удлинителей Cat 5/6 рассчитаны на длину кабеля, частоту кадров и разрешение.

Совместное использование телевизора или проектора высокой четкости с четырьмя различными источниками видео с помощью автоматического переключателя видео (вверху). Матричный переключатель (внизу) направляет видео из нескольких источников на несколько экранов.

Конвертер медного и оптоволоконного коаксиального кабеля может удлинить HDMI до 300 футов

Медный или оптоволоконный адаптер HDMI-коаксиальный, который расширяет сигналы высокой четкости 1080 пикселей на расстояние до 300 футов.Вы найдете их в нашем магазине профессиональных преобразователей и масштабаторов.

Обратите внимание, что вам понадобится как минимум два, а иногда и четыре коаксиальных кабеля, проложенных между источником и экраном. Обратите внимание, что для того, чтобы эта установка выглядела аккуратной и аккуратной, требуется ловкое управление кабелями. Это самая экстремальная установка, которую нужно решать своими руками, и компании обычно консультируются с профессионалами в области AV, чтобы получить дополнительные знания.

Беспроводные решения HDMI достигают 30 футов

Бескабельные решения HMDI — сравнительно новая технология.Продукты продолжают улучшаться, но не достигают диапазона кабельной разводки. Беспроводные решения HMDI состоят из двух блоков: передатчика и приемника. Подключите передатчик к устройству-источнику, и приемник перейдет в дисплей.

Wireless может быть лучшим решением с точки зрения кабеля, но в целом технология беспорядочная из-за конкурирующих стандартов и отсутствия совместимости. Существует три стандарта универсальной беспроводной потоковой передачи HDMI.

  • WirelessHD имеет рабочее расстояние 33 фута для 1080 пикселей при 60 МГц и способен передавать 4K, если у вас есть контент.Вам нужна прямая видимость между передатчиком и приемником, иначе вы можете столкнуться с помехами. Сигнал не проходит через пешеходов, что может быть проблематично для некоторых торговых точек.
  • WHDI 2.0 имеет рабочее расстояние около 100 футов для 1080 пикселей при 60 МГц. Сигнал может проходить сквозь стены. Теоретически продукты WHDI поддерживают передачу 4K, как только они попадают на рынок. По неуказанным причинам меньше производителей выпускают беспроводные решения HDMI, работающие по стандарту WHDI, чем WirelessHD.
  • WiGig сравним с WirelessHD, и это стандарт IEEE, известный как 802.11ad, который Wi-Fi Alliance принял в 2013 году. Он все еще новый, и на момент написания этой статьи продукты, похоже, находятся в разработке. Как и в WirelessHD, сигнал не проходит сквозь стены или твердые предметы.
  • Беспроводная потоковая передача по HDMI в зависимости от источника — это экраны и приемники, предназначенные для совместной работы. Доступен ряд решений. Некоторые производители производят оборудование с использованием Google Cast, Miracast и Apple AirPlay.

Купите и сравните беспроводные решения HDMI, если вы хотите подключать дисплеи без кабелей.

Сводка

Название изделия

Как подключать дисплеи и управлять ими на расстоянии

Описание

Обязательно учитывайте длину кабеля при настройке цифрового дисплея. Для кабелей HDMI существуют важные ограничения, которые влияют на качество сигнала для цифрового контента. Вот что вам нужно знать.

Автор

Адам Ловинус

Как можно преобразовать старую антенну для использования коаксиального кабеля?

Плохая антенна.Замеченный в доме моего друга, похоже, он пережил тяжелые времена. Я должен прикинуть, что он ведет добрую борьбу 50 лет. Этого времени достаточно, чтобы образовался здоровый слой окисления, несколько пятен жесткой воды и более одного изогнутого элемента.

Я взглянул на эту антенну, потому что мой друг хотел использовать ее для бесплатного просмотра телевидения и не мог понять, как подключить кабель к своему телевизору. Кабель выглядит так:

и современные телевизоры больше не имеют возможности подключить этот кабель.Что делать?

Что особенного в этом плоском кабеле?

Я объяснил это недавно, но вот небольшой урок. Плоский провод использовался для антенн, потому что он не требует никакой электроники для подключения к самой антенне. Его импеданс аналогичен сопротивлению самой антенны, поэтому сигнал легко течет по проводам к телевизору. Однако плоский провод не такой устойчивый к паразитным сигналам и не такой прочный, как коаксиальный кабель, который сейчас используют все. Вы знаете это.

Так что нет ничего особенного в плоском кабеле.Как раз наоборот. Когда производство балунов стало достаточно дешевым, люди перестали использовать плоский кабель.

Все, что требуется для использования старой антенны с новым телевизором, — это балун, и я покажу вам три варианта их подключения.

Вариант 1: у телевизора

Если плоский провод в хорошем состоянии и вы можете протянуть его до телевизора, эта чрезвычайно недорогая деталь позволит вам преобразовать его в вставной разъем, который подключается прямо к разъему антенны.Оберните провода вокруг винтов, затяните винты и готово.

Вариант 2: Где-то между антенной и телевизором

Если вы не можете полностью подвести плоский провод к телевизору, у вас есть два варианта. Вы можете использовать адаптер, указанный выше, с этим цилиндрическим разъемом, который позволит вам подключить обычный коаксиальный кабель. Оттуда можно бежать к телевизору.

Или вы можете использовать этот балун / адаптер. Это обеспечит вам правильное соединение для подключения коаксиального кабеля и погодоустойчивое соединение.Чтобы использовать этот балун, просто оберните по одному проводу вокруг каждого металлического кольца (не имеет значения, какое именно) и оберните все это большим количеством изоленты.

Вариант 3: прямо у антенны

Вы можете использовать балун / адаптер на фото выше прямо у антенны. Это действительно лучший вариант, если вы можете забраться на крышу. Просто проследите плоский провод до того места, где он соединяется с антенной. Часто бывают винты, соединяющие плоский провод. Отсоедините их и вставьте винты через металлические кольца на балуне / адаптере, и все готово.Просто проложите коаксиальный кабель в дом от этой точки.

Этот же метод можно использовать с антенной, которая уже имеет коаксиальное соединение, но имеет неисправный балун. Посмотрим правде в глаза, эти вещи не вечны.

… или приобретите новую антенну

Если имеющаяся у вас антенна выглядит так же хорошо, как антенна в верхней части этой статьи, возможно, пришло время приобрести новую. Воспользуйтесь нашей бесплатной службой запроса антенны, купите то, что вам нужно, или позвоните нашим сотрудникам по телефону 877.312.4547!

Как подключить ноутбук к телевизору

Часто я хотел бы поделиться фотографиями, видео или играми со своего ноутбука или ПК с друзьями и семьей.Проблема в том, что довольно сложно привлечь всех к маленькому экрану компьютера, не говоря уже о том, чтобы они очень долго интересовались. Разве не было бы лучше, если бы вы могли подключить свой компьютер к телевизору, чтобы все могли с легкостью и комфортом просматривать ваши мультимедиа?

Это действительно лучшее решение, которое может доставить массу удовольствия всем.Поэтому я объясню все, что вам нужно сделать, чтобы подключить ноутбук или компьютер к телевизору.

Существует множество способов подключить компьютер к телевизору.Все будет предполагать использование разных типов кабелей. Какой кабель вы будете использовать, будет зависеть от нескольких факторов:

  1. Какие типы подключений есть у вашего ноутбука / ПК
  2. Какие типы подключений есть у вашего телевизора

Ниже приводится список различных типов кабелей / соединений, из которых вам придется выбирать, качество изображения варьируется от самого высокого до самого низкого:

  1. HDMI
  2. DVI
  3. VGA
  4. S-Video
  5. Композитный / RCA

1.«Мультимедийный интерфейс высокой четкости» или HDMI — теперь соединение самого высокого качества. Все телевизоры высокой четкости будут иметь это соединение, хотя, скорее всего, ваш ноутбук или компьютер не будет. Если у вас действительно есть соединение HDMI на вашем компьютере, то обязательно используйте это соединение. Если на вашем компьютере нет HDMI, вы можете использовать адаптер для преобразования HDMI в DVI.

2.DVI означает «цифровой видеоинтерфейс» и в значительной степени является стандартом для подключения компьютерных мониторов примерно с 2003 года. Ваш компьютер, скорее всего, будет иметь это соединение. HDTV также должны иметь это соединение. Если вы хотите использовать аудио с подключением DVI, вы должны использовать отдельный аудиокабель. Кабель от выхода телефона, подключенного к красно-белому аудиовходу на вашем телевизоре, отлично подойдет!

3.Соединения VGA или «Video Graphics Array» являются наиболее распространенными видеоподключениями на ноутбуках и ПК. Телевизоры HDTV могут иметь соединение VGA, что означает, что вам просто нужно подключить кабель между компьютером и телевизором. Однако старые телевизоры не будут иметь соединения VGA и потребуют преобразователя ПК в телевизор. Существуют конвертеры USB, которые позволяют использовать этот метод. Как и DVI, VGA не передает аудиосигнал. Просто используйте тот же метод, что и выше, для подключения звука с выхода вашего телефона.

4.S-Video или «Super Video» существует уже довольно давно. Некоторые ноутбуки и компьютерные видеокарты будут иметь соединение S-Video. Большинство телевизоров также имеют соединение S-Video. Это соединение не самого лучшего качества, но и не самого низкого качества. S-video имеет то же ограничение звука, что и в двух приведенных выше примерах. Опять же, просто используйте выход вашего телефона и кабель RCA или адаптер.

5.Составные соединения, иногда называемые соединениями RCA, представляют собой желтые, красные и белые соединения, с которыми большинство людей знакомо. Красный — правый аналоговый звук, а белый — левый аналоговый звук. Желтый — композитное видео. Это будет соединение самого низкого качества для использования. Если ваш компьютер не имеет соединений RCA, вы можете использовать кабель RCA-S-Video.

Подключить ноутбук или компьютер к телевизору довольно просто.Просто проверьте свой компьютер и телевизор, чтобы узнать, какие у них общие связи. Если по какой-то причине у вас нет подходящих подключений, вы всегда можете купить адаптеры, чтобы ваши типы подключения совпадали.

После того, как вы прошли этап физического подключения компьютера к телевизору, вам нужно будет выбрать правильный вход на телевизоре.Как и при использовании DVD-плеера, выберите вход, к которому подключен компьютер, с помощью пульта ДУ. Этот вход можно назвать как-то вроде AV1 или AV2. Вы должны увидеть это на экране телевизора.

Если изображение кажется искаженным, поиграйте с настройками пикселей на телевизоре или измените разрешение.Новые HDTV будут иметь несколько различных настроек разрешения. Старые телевизоры могут иметь только одну настройку разрешения. В этом случае отрегулируйте разрешение вашего компьютера, пока изображение не станет хорошим.

Следуя приведенным выше инструкциям, вы сможете мгновенно передавать медиафайлы на телевизор.Нет ничего лучше 50-дюймовой плазменной фоторамки посреди вашей гостиной.

Pornhub удалил все непроверенные видео, загруженные пользователями

Миллионы видео были удалены из Pornhub после изменения, запрещающего непроверенным пользователям загружать видео.

Об авторе Майкл Мур (Опубликовано 2 статей)

Майкл Мур — ИТ-специалист из Кентукки, США. Не путать со знаменитым кинорежиссером Майклом Муром.Майкл также мультиинструменталист, который любит домашние записи и джемовать на Ninjam.

Ещё от Michael Moore
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Пожалуйста, подтвердите свой адрес электронной почты в письме, которое мы вам только что отправили.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
