Как сделать насос: Насос для откачки воды своими руками: 13 конструкций самодельных насосов

электрический, водяная помпа, мембранный и другие

На дачном участке или в частном доме часто возникает необходимость перекачивать жидкость в накопительные емкости из различных источников: открытые водоемы, колодцы, скважины и т.д. Для этих целей применяется довольно дорогостоящее насосное оборудование, как электрическое, так и механическое. Если данного оборудования нет в наличии, то возникает вопрос: как сделать насос своими руками с минимальными материальными затратами? Эта задача может быть решена различными способами.

Простейший насос из пластиковых бутылок

Простую помпу для перекачки жидкости буквально за несколько минут можно изготовить из пластиковой бутылки.

Совет! Бутылка по возможности должна быть толстостенной, то есть жесткой.

Процесс изготовления простейшего насоса выглядит следующим образом.

  1. В пробке от бутылки следует сделать отверстие, соответствующее диаметру шланга.
  2. В боковой части бутылки также проделывается отверстие. Через него будет выкачиваться воздух и вытекать вода.
  3. Далее, необходимо вставить шланг в пробку и герметично закрепить его, использовав клеевой пистолет.
  4. Накрутите пробку со шлангом на бутылку.
  5. Опустите свободный конец шланга в емкость с водой.
  6. Левой рукой выдавите воздух из бутылки, после чего закройте отверстие на ней пальцем правой руки.
  7. После отпускания пальцев левой руки бутылка начнет выравниваться и всасывать воду из емкости. Если бутылку опустить ниже емкости с жидкостью, то она польется самотеком.

Данный самодельный насос можно усовершенствовать, если в боковой части бутылки не делать отверстие, а вставить шланг в дно бутылки.

Только после выдавливания воздуха из нее для подсоса жидкости потребуется перекрыть (согнуть) выпускной шланг.

Волновой насос

Данная конструкция работает за счет энергии волн и способна перекачивать воду из ближайшего водоема.

Основная рабочая часть насоса – это полый цилиндр в виде гармошки. Сокращаясь и растягиваясь, гармошка меняет свой внутренний объем. Один конец гофрированной трубы подсоединяется к бревну, находящемуся в воде, а другой – к держателю на свае, которая вбивается в дно. С обеих сторон гармошка имеет клапаны, установленные во втулки. При набеге волн бревно начинает подниматься и опускаться, тем самым передавая колебательные движения на гофру, сжимая и разжимая ее. Если в нее залить воду, то клапаны начнут работать, и насос станет качать воду.

Если используется гофрированная труба диаметром 50-60 мм, то бревно должно быть массой 60-80 кг. Чтобы бревно не сломало подъемник при возникновении высоких волн, к свае следует прикрепить ограничитель. Через него пропускается болт и закрепляется в бревне. Головка болта должна находиться под накладной пластиной, благодаря чему бревно будет свободно вращаться в разных направлениях и не сломает сваю при возникновении нежелательного крутящего момента.

Важно! Если возникают проблемы с поиском гофрированной трубы, то существует конструкция волнового насоса, который работает без нее. Вместо гофры применяются резиновые кольцевые диафрагмы, последовательно соединенные в единый пакет.

Кольцевые диафрагмы стягиваются кольцами из металла по краям, внутри и снаружи. Внутренние кольца изготавливают и металла и проделывают в них отверстия. Между кольцами прикрепляется шнур, который будет ограничивать чрезмерное растяжение насоса. Также в верхней и нижней части насоса

устанавливаются клапаны.

При движении бревна вверх, пакет из мембран растягивается, нижний клапан открывается, и насос начинает наполняться водой. Когда бревно опускается, пакет сжимается, нижний клапан закрывается, а верхний – открывается. Через него вода и выдавливается наружу.

Насос “печь”

Собрать насос, работающий на огненной тяге, можно с использованием металлической бочки на 200 литров.

Данная конструкция собирается следующим образом.

  1. Постройте из кирпичей простую печку. При желании, ее можно снабдить колосниками.
  2. В нижней части бочки необходимо закрепить выходной кран.
  3. Через отверстие в крышке бочки залейте несколько литров воды. Кран при этом должен быть закрыт.
  4. Далее, плотно закрепите в отверстии верхней крышки резиновый шланг. Очень важно, чтобы вокруг шланга не подсасывался воздух.
  5. На другом конце шланга установите сетчатый фильтр.
  6. Опустите шланг с фильтром в водоем.
  7. Разожгите дрова под бочкой (кран должен быть закрытым). По мере нагревания бочки воздух, находящийся в ней, начнет расширяться и уходить по шлангу в водоем.
  8. Когда воздух перестанет выходить из бочки, загасите костер. При остывании бочки в ней образуется вакуум, и вода начнет засасываться в нее из водоема.

Насос на солнечной тяге

Кроме энергии огня для перекачивания воды можно использовать энергию солнечных лучей.

Совет! Такой насос поможет накачивать воду в накопительный бак или летний душ.

Чтобы сделать насос на солнечной тяге, выполните следующие действия.

  1. Найдите или сделайте самостоятельно решетку из трубок. Выход из решетки должен быть один.
  2. Покрасьте решетку черной краской для лучшего поглощения солнечных лучей.
  3. Герметично вставьте трубку, выходящую из решетки, в боковую часть какой-либо емкости, например, бидона.
  4. На крышке бидона установите впускной и выпускной клапаны. В качестве клапанов можно установить ниппели от шин. Выпускной клапан должен иметь патрубок для подсоединения к нему шланга.
  5. К трубке, идущей от решетки, находящейся внутри емкости, нужно присоединить резиновый баллон, который можно сделать из куска автомобильной камеры.
  6. К выходному патрубку подсоедините шланг, соединенный через отвод с трубой, как показано на рисунке выше.
  7. Погрузите шланг с подсоединенной трубой в водоем, колодец или скважину.
  8. Труба, выходящая из скважины, направляется в накопительную емкость. При этом от трубы нужно сделать отвод и установить на его конце садовую лейку.

При нагревании решетки солнечными лучами воздух, находящийся в ней, расширяется и поступает в резиновый баллон. Он, в свою очередь, раздувается и выталкивает воздух из бидона в выходной шланг. Воздух, проходя по шлангу, достигает нижней точки и попадает в трубу. Поднимаясь по трубе, воздух увлекает за собой воду, находящуюся в ней. Одна часть жидкости поступает в накопительную емкость, а вторая – охлаждает решетку. После охлаждения решетки баллон сдувается, в бидоне создается разрежение, в результате чего открывается впускной клапан. В бидон поступает новая порция воздуха и цикл повторяется.

Скважинный поршневой насос

Ручной поршневой насос собирается из подручных средств в следующем порядке.

  1. Корпус. Изготавливается из металлической трубы. Длину последней можно выбрать в пределах 60-80 см. Диаметр цилиндра должен быть не менее 80 мм. Чтобы обеспечить более легкое передвижение поршня по цилиндру, трубу рекомендуется проточить на токарном станке. Сбоку корпуса делается отверстие и устанавливается труба для отвода воды.
  2. Кронштейны. Привариваются к корпусу насоса для установки на них рычага. Изготовить кронштейны можно из уголка.
  3. Крышка. Крышка насоса изготавливается из листового пластика или металла. В ней проделывается отверстие для штока. Также нужно сделать нижнюю крышку, и установить на ней обратный клапан. К нижней крышке необходимо приварить или прикрутить патрубок, к которому будет крепиться водозаборная труба.
  4. Поршень. Поршень можно сделать из металла, пластика или дерева. Он имеет форму пластины и состоит из двух частей: корпуса толщиной 20-30 мм и куска резины, которая перекрывает его. В корпусе поршня необходимо просверлить несколько отверстий диаметром 10 мм.
    Эти отверстия накрываются резиной, которая будет выполнять роль клапана. В центре резины проделывается отверстие для штока. К последнему крепится и сам поршень.
  5. Нижний клапан. Впускной клапан можно изготовить из толстой резины или другого тяжелого материала. Клапан должен иметь конусообразную форму и перекрывать впускное отверстие. По центру клапана следует установить направляющую, позволяющую ему возвращаться на прежнее место после открывания. Ниже приведен чертеж, на котором показаны места установки клапанов.
  6. Шток насоса. Можно изготовить из металлического прутка диаметром до 10 мм. Одним концом шток крепится к поршню, а другим – к рычагу.
  7. Рычаг. Для изготовления рычага подойдет труба диаметром 3 см. Верхнюю часть трубы следует сплющить и просверлить в ней отверстие для болта, с помощью которого будет закреплен шток. В средней части трубы также сверлится отверстие. Оно нужно для закрепления рычага между двумя кронштейнами с использованием длинного болта.

Когда все детали будут готовы, остается лишь собрать насос:

  • подсоедините к корпусу нижнюю крышку;
  • вставьте в корпус нижний обратный клапан;
  • вставьте поршень со штоком;
  • закройте верхнюю крышку;
  • установите рычаг;
  • подсоедините к низу насоса водозаборную трубу и опустите ее в колодец или скважину;
  • закрепите насос на платформе.

Ручная помпа

Водяной насос помпа — это очень простое и недорогое устройство, с помощью которого можно быстро перекачивать воду из колодца, бочки и т.д. Для сборки помпы потребуются следующие детали:

  • труба Ø 50 мм из ПВХ – 1 шт.;
  • труба Ø 24 мм из ППР – 1 шт.;
  • муфта Ø 50 мм из ПВХ – 1 шт.;
  • отвод Ø 24 мм из ППР – 1 шт.;
  • кусок резины толщиной 3-4 мм и Ø 50 мм – 1 шт.;
  • заглушка Ø 50 мм из ПВХ – 2 шт.;
  • пустой баллон емкостью 330 мл (можно использовать баллон от силикона) – 1 шт. ;
  • обратный клапан диаметром 15 мм – 1 шт.;
  • хомут стяжной – 1 шт.;
  • гайка диаметром 15 мм – 1 шт.;
  • заклепка или пара винт-гайка – 1 шт.

Изготовление обратного клапана

Обратный клапан делается из заглушки Ø 50 мм, в которой просверливается несколько отверстий диаметром 5-6 мм. В самом центре заглушки проделывается отверстие для заклепки или винта с гайкой. Внутрь заглушки необходимо вложить резиновый круг диаметром 50 мм.

Важно! Данный диск не должен тереться о стенки заглушки, но должен перекрывать просверленные в ней отверстия.

Резиновый диск крепится к центру заглушки с помощью заклепки или винта с гайкой.

Изготовление гильзы насоса

Длина гильзы выбирается с учетом глубины колодца или какой-либо емкости, чтобы она доставала до воды. Труба Ø 50 мм обрезается до нужных размеров, после чего в нее вставляется обратный клапан, изготовленный ранее. Его можно закрепить парой саморезов по бокам. На второй конец трубы одевается заглушка с предварительно просверленным отверстием Ø 24 мм для трубы из ППР.

Сборка поршня

Отрежьте носик от пустого баллона, после чего нагрейте его и вставьте в гильзу. Диаметр баллона должен соответствовать диаметру трубы ПВХ. Далее, насадите баллончик на обратный клапан. Отрежьте лишнюю часть баллона и закрепите его гайкой Ø 15 мм.

Изготовление штока для помпы

Шток должен быть длиннее гильзы приблизительно на 50 см. Один его конец разогревается и вставляется в обратный клапан. Стяните соединение хомутом, пока труба окончательно не остыла.

Сборка помпы

Вставьте шток в гильзу, после чего закрепите через муфту заглушку (выполняет роль опоры скольжения). Далее, на верхний конец штока крепится отвод Ø 24 мм из ППР.

Отвод будет служить в качестве опоры для руки.

Совет!  Чтобы качать воду двумя руками, можно на шток одеть тройник,и заглушить его с одной стороны.

Мембранный насос

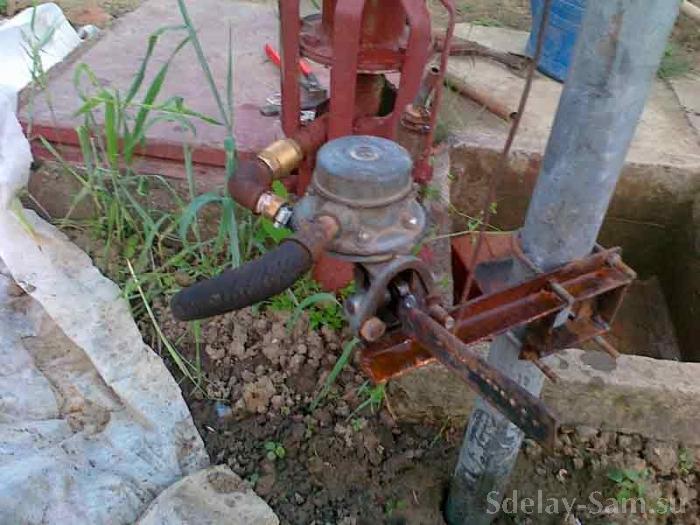

Диафрагмальный насос изготавливают в домашних условиях из тормозной камеры от какого-либо грузовика, например, от МАЗ-200.

Изготавливается мембранный насос следующим образом.

  1. Камера разбирается, и все отверстия на основании (1) заделываются. Отверстия для болтов заделывать не нужно.
  2. В нижней части основания сверлятся отверстия для впускного и выпускного клапанов.
  3. Мембрана (4) изготавливается из автомобильной камеры и закрепляется с помощью латунного штока с двумя латунными шайбами. Диафрагма приклеивается по периметру к корпусу и дополнительно прижимается болтами.
  4. Насос собирается согласно чертежу, приведенному выше.

Электрический насос

Простой насос с электрическим двигателем на 12 вольт способен поднимать воду на высоту около 2 метров. Изготавливается электрическая помпа следующим образом.

  • приобретите электромотор омывателя стекол от автомобиля ВАЗ;

  • снимите крышку с омывателя и отпаяйте пару контактов от электромоторчика;

  • далее, следует припаять к контактам двигателя провода и вывести их через крышку;
  • нанесите герметик в место подсоединения крышки и плотно оденьте ее на двигатель;

  • хорошо загерметизируйте отверстия, через которые выходят провода;
  • удалите остатки герметика с корпуса и крышки насоса и оденьте на его патрубок, силиконовую трубку.

Насос готов к работе. Осталось подключить электрический водяной насос к источнику питания 12 В.

Совет! Для этих целей можно использовать блок питания от телевизионной антенны с регулятором. Последний позволит регулировать обороты двигателя и, соответственно – напор воды.

Как сделать водяной насос своими руками


Мастер-класс о том как сделать мощный, низковольтный водяной насос для различных нужд. К примеру выкачать бочку воды для полива растений и т.п. Насос отлично работает от аккумуляторной батареи 12 В, что является его первостепенным достоинством.

Понадобится



Изготовление водяного насоса


Берем переходник с диаметра 50 мм на 32 мм.

И заглушку для трубы на 50 мм.

В заглушке размещаем отверстия под двигатель: два под винты крепления, одно под вал.

Высверливаем и зачищаем от заусенцев.

Теперь необходимо отрезать нижнюю чать. Размечаем ровную линию вращая заглушку.

Отпиливаем ножовкой. При помощи наждачной бумаги выравниваем поверхность и избавляемся от заусенцев.

Так же отрезаем юбку у переходника по той же схеме.

Совмещаем переходник с заглушкой для проверки ровности прилегания поверхностей.

Берем небольшой кусок трубки ПВХ на 20 мм в диаметре и спиливаем ее под угол примерно 45 градусов. Далее необходимо создать округлую поверхность обрезанного края. Для этого оборачиваем переходник наждачной бумагой и стачиваем край трубки до получения формы окружности.

В переходнике делаем отверстие под трубку.

Вклеиваем трубку в отверстие с помощью клея на эпоксидной основе.

Возьмем одноразовый шприц и проверим насколько плотно он одевается на вал двигателя. Если плотно, то это нормально, так нам и надо.

Отрезаем кончик шприца.

Для изготовления крыльчатки необходимо вырезать квадрат из алюминия. В нем проделать отверстие, такое, чтобы юбка шприца туго одевалась.

Размечаем квадрат на 9 частей.

Проводим диагонали в квадратах через клетку. См. фото.

Срезаем уголки ножницами по металлу.

Загибаем квадраты. Смотрите фото:

Из ненужной камеры от велосипеда или машины вырезаем прокладку под двигатель.

Берем мотор с винтами.

Одеваем прокладку, одеваем заглушку и фиксируем все это винтами.

Затем одеваем отрезанную пипочку от шприца юбкой к мотору.

Далее одеваем крыльчатку. Все должно сидеть очень плотно. Не лишним будет проклеить все клеем на эпоксидной основе.

Из трубы 50 мм диметра вырезаем кольцо, 10 мм шириной примерно. Вставляем половиной в переходник. Ту часть что видно через отверстие - удаляем.

Собираем насос воедино.

Проклеиваем стык горячим клеем.

Сверху на трубку надеваем угловой фитинг.

А в переходник вклеиваем ещё переходник с диаметра 32 мм на 20 мм. Фиксируем на горячий клей.

Вставляем трубку. Это будет заборник для воды.

Пришло время испытаниям. Для надежности можно закрепить мотор на доске, обвязав металлическим хомутом.
Подключать систему будем к напряжению 12 В. Опускаем трубу заборника в емкость с водой. Подаем напряжение и насос работает.

Струя отбрасывается примерно на метр.

Где и как использовать подобную конструкцию решать Вам. Всем пока, до новых встреч!

Смотрите видео


Мощный ручной насос для перекачки воды – самодельная помпа своими руками

Следуя этой инструкции, вы сможете изготовить ручной насос для воды своими руками, работающий от 12-вольтной батарее и потребляющий ток 2 А.

Идея состоит в том, чтобы изготовить погружной мини насос для воды из подручных материалов.

Шаг 1: Материалы

Для проекта используем распространенные материалы, которые можно приобрести в любом хозяйственном магазине. Вот эти материалы:

  • Двигатель постоянного тока на напряжение 18 В.
  • Переходник ПВХ 50*32 мм.
  • Заглушка ПВХ 50 мм.
  • Переходник ПВХ 32*20 мм.
  • Алюминиевый лист размером 60*60*1 мм.
  • Фанерный лист толщиной 5 мм.
  • Старая камера от велосипеда.
  • Куча разных винтов и гаек.

Инструменты:

  • Дрель со сверлами.
  • Отвертка.
  • Пила.
  • Ножницы по металлу.
  • Плоскогубцы.

Шаг 2: Делаем главную полость

Принцип действия водяного вакуумного насоса заключается в следующем: рабочее колесо вращается в закрытом корпусе, вытесняя воду через выходную трубу наружу.

Основная деталь самодельного водяного насоса для перекачки воды – это 50-миллиметровая крышка ПВХ, которая соединяется с корпусом насоса, внутри которого вращается рабочее колесо. Двигатель устанавливается на эту крышку с помощью двух винтов.

Изготавливаем крышку.

  1. Отметьте на торце 50-миллиметровой заглушки места расположения отверстий под электродвигатель.
  2. Просверлите два отверстия диаметром 3 мм – под винты крепления двигателя, и одно отверстие диаметром 12 мм по середине заглушки – для вала двигателя.
  3. Отрежьте лишнюю часть заглушки согласно рисунку.

Шаг 3: Отрезаем часть переходника

Возьмите переходник ПВХ 50*32 мм и отрежьте с широкой его стороны часть длиной, равной 10 мм.

Шаг 4: Делаем выходное отверстие

Чтобы сделать выпускную трубу насоса, используйте отрезок ПВХ-трубы диаметром 15 мм. Выпускная труба должна выходить из корпуса не радиально, а как-бы по касательной.

  1. Отрежьте кусок длиной 30 мм от трубы диаметром 15 мм со скошенным в форме эллипса концом (см. фото).
  2. Приложите трубу к переходнику (корпусу насоса) и отметьте место под отверстие.
  3. Просверлите отверстие с помощью дрели и сверла.

Шаг 5:

Шаг 6: Устанавливаем выходную трубу

Смажьте края выходного отверстия клеем.

Возьмите выходную трубу и вставьте в выпускное отверстие.

Шаг 7: Делаем соединение на вал двигателя

Возьмите одноразовый пластиковый шприц, и отрежьте от него часть, длиной 20 мм со стороны подыгольного конуса.

Шаг 8: Изготавливаем рабочее колесо

Помпа работает следующим образом: вал, вращаясь в герметичном корпусе, отбрасывает воду от центра к краям корпуса насоса; затем вода вытекает через выходную трубу.

Изготовьте вал из алюминиевого листа по фотографиям.

Шаг 9: Вырезаем герметизирующую прокладку

Вырежьте из велосипедной камеры круглую прокладку.

Сделайте в прокладке три отверстия, так же, как и в крышке.

Шаг 10: Собираем

Сначала закрепим двигатель на крышке, затем установим рабочее колесо на вал двигателя.

  1. Положите резиновую прокладку, а затем крышку на двигатель и закрутите винты. Проверьте герметичность соединения двигателя с крышкой помпы.
  2. Установите рабочее колесо на вал.

Шаг 11: Проверяем вращение

Для проверки вращения, используйте 9-вольтную батарею, просто подсоединив ее к контактам электродвигателя.

Шаг 12: Собираем корпус

Приклейте торцевую крышку к переходнику.

Затем приклейте соединительные ПВХ-уголки к входному и выходному патрубкам.

Шаг 13: Закрепляем помпу на фанерной подставке

Закрепите ваш водяной насос на фанерной подставке.

Шаг 14: Тестируем

Пришло время испытаний и наслаждений!

Водяной насос своими руками: как сделать самодельную помпу

Часто дачники сталкиваются с проблемой добычи воды на участке. Особенно этот вопрос актуален в том случае, если все попытки обнаружить водоносный пласт на земельных владениях заканчивается неудачей. А, может быть, просто нет необходимости использовать большое количество средств на обустройство скважины/колодца. В этом случае для откачки воды из близлежащего водоема (речки/пруда) для полива пригодится самодельный насос. Этот вариант оборудования позволит не только сэкономить семейный бюджет, но и снизит трудозатраты при добыче воды.

Важно: самодельная помпа ручная собственного производства способна при правильном подходе к монтажу перекачивать до 25 тысяч литров в течение суток.

О том, как сделать водяной насос для откачки воды из любого резервуара или водоема, ниже в нашем материале. Рассмотрим три наиболее простых, но не менее эффективных способа производства насосов с ручным управлением или работающий от тепла и солнечной энергии. Электрический агрегат собрать самостоятельно очень сложно, поэтому такой вид сборки оставим профессионалам.

Насос простой волновой

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Насос своими руками, собранный по этой технологии, способен забирать воду для полива сада и огорода из близлежащего водоёма даже при ветре 2 м/сек. Именно ветер в этом случае и будет являться движущей силой, которая при минимальной скорости создаёт давление в насосной системе от 4 атмосфер.

Лучшие условия, коэффициенты в линиях на спортивные мероприятия и это в приложении от 1xBet, скачать 1хБет на Андроид телефон можно по ссылке бесплатно и получить бонус по промокоду MyAndroid.

Итак, для сборки ручного насоса для откачки/забора воды необходимо приготовить:

Рекомендуем к прочтению:

  • Труба-гофра сечением 5-7 см.;
  • Втулка для трубы с клапанами — 2 шт.;
  • Кронштейн для монтажа гофротрубы;
  • Деревянное бревно-стойка с острым нижним концом.

Важно: в качестве водозаборной трубы можно использовать и латунную. Но в этом случае вес бревна-стойки должен превышать 60 кг.

Монтаж насоса проводят таким образом. К бревну крепят кронштейн в верхней его части. К нему фиксируют гофрированную трубу одним концом. Второй конец трубы опускают к нижней части бревна и надежно крепят при помощи хомута. Бревно с прикрепленной трубой с силой вдавливают в дно водоёма таким образом, чтобы иметь доступ к верхнему выходному патрубку самодельного насоса. Дальше ветер сделает своё дело: насос для воды своими руками будет откачивать воду из водоёма вод воздействием сокращения гофрированной трубы. Только успевай подставлять ведро.

Важно: чтобы бревно-стойка не гнило в воде, его желательно обработать раствором из керосина и олифы. При этом пропитку ручного насоса необходимо делать в четыре этапа. А срезы торцы бревна необходимо обработать шесть раз. Застывающую на ветру смесь просто немного подогревают до жидкого состояния.

Насос по типу печь

Этот агрегат не является электрическим, но качает воду не хуже. Принцип его действия заключается в вытеснении воздуха из резервуара помпы. При этом пространство будет заполнять вода, которую потянет за собой уходящий из насоса воздух по типу вакуума.

Важно: подобный водяной насос наполняет бочку объемом 200 литров в течение часа.

Для изготовления такого агрегата понадобится:

  • Бочка ёмкостью 200 литров из стали;
  • Выходной патрубок с краном-клапаном;
  • Примус для подогрева бочки (можно использовать и простую паяльную лампу;
  • Резиновый шланг с сетчатым фильтром на конце;
  • Дрель ручная или электрическая.

Собираем насос для воды таким образом:

Рекомендуем к прочтению:

  • С одной стороны бочки в нижней её части делаем отверстие при помощи дрели и монтируем в него кран-клапан. Он будет способствовать отдаче воды из резервуара при необходимости.
  • В верхней части бочки с крышкой делают отверстие под шланг и плотно монтируют в него последний. Шланг должен быть вставлен герметично и без зазоров.
  • Осталось установить под бочкой примус, налить в бочку 2-3 литра воду и зажечь огонь. При этом конец шланга опускаем в водоём и ждём хорошего нагрева резервуара. Когда огонь тухнет, бочка остывает и начинает откачивать воду из водоёма под воздействием разниц давления.

Агрегат, работающий от солнечной энергии

Насос, который будет работать от солнечной энергии, содержит в своей конструкции два клапана, которые позволяют воде течь по водоприёмному шлангу под воздействием перепадов температур. А основным генерирующим веществом в таком агрегате является пропан-бутан. Его особенность закипать при низкой температуре помогает привести в движение самодельный ручной насос.

Принцип работы установки таков. В металлический бидон опускают резиновую грушу, которая соединена с металлической трубкой, выполненной в виде решетки. В такой трубке и находится пропан-бутан. В свою очередь в бидоне расположены два клапана, которые работают на впускание и выпускание воды и ёмкости. Причём один из клапанов открывается, а второй в этот же момент закрывается.

Важно: решетка с пропан-бутаном должна располагаться на солнечной площадке.

Для того чтобы подобный водяной насос своими руками пришёл в действие, нужно просто полить металлическую трубку холодной водой. От этого жидкость внутри неё начнет охлаждаться и раздувать грушу. В результате будет происходить откачка воды из водоёма в резервуар. При этом трубка будет нагреваться под солнцем и тут же охлаждаться под воздействием проходящей воды.

Таким образом становится ясно, что собрать простой насос на воду своими руками вполне возможно. К сожалению, это не относится к фекальному или дренажному насосам. Они имеют более сложное устройство и требуют более тщательного подхода. Хороший фекальный насос можно приобрести в специализированных точках продаж по выгодной цене, воспользовавшись рекомендациями профессионалов.

КАК СДЕЛАТЬ НАСОС ИЗ МОТОРЧИКА

Родилась идея сделать самому мини фонтанчик. Сама конструкция фонтана - это отдельная история, а в этой статье пойдет речь о том, как сделать насос для циркуляции воды своими руками. Эта тема не нова и уже не раз описывалась в интернете. Я лишь показываю свое воплощение в жизнь этой конструкции. Если кому лень делать, то такие насосы продаются на Алиэкспресс в районе 400р (цена на февраль 2016).

Итак, приступим. В качестве корпуса был использован пузырек от каплей для носа. Кому интересно, буду писать размеры некоторых деталей. Так вот, внутренний диаметр пузырька 26,6 мм, глубина 20 мм. В нем с задней стороны сверлится отверстие чуть больше, чем диаметр вала двигателя, а сбоку отверстие для  выхода воды (диаметром 4 мм). К нему сначала на суперклей, а потом на термоклей крепится трубка, по которой впоследствии будет подниматься вода на вершину фонтана. Ее диаметр 5 мм.

Также нам понадобится передняя крышка. В ней по центру просверлил отверстие 7 мм. Все корпус готов.

Далее приступаем к внутренностям. В качестве основы крыльчатки была использована шестерня с самого двигателя. Ее приклеил на основание, вырезанное из коробки «tic tac».

В основании сверлится отверстие для вала. Диаметр основания, сами понимаете, должен быть меньше, чем диаметр корпуса. У меня примерно 25 мм. По сути, оно вообще не нужно и используется только для прочности. Сами лопасти можно увидеть на фото. Сделаны из той же коробки и обрезаны по диаметру основания. Клеил все суперклеем.

Приводить во вращение крыльчатку будет двигатель. Вынут был, скорее всего, из какой-то игрушки. Параметров его не знаю, поэтому напряжение больше 5 В не поднимал. Главное чтобы двигатель был «пошустрее».

Пробовал другой со скоростью 2500 об/мин, так он очень низко поднимал столб воды. Далее нужно все собрать и хорошо загерметизировать.

А теперь испытания. При питании 3 В ток потребления 0,3 А в режиме нагрузки (то есть погруженный в воду), при 5 В – 0,5 А. Высота подъема столба воды при 3 В составляет 45 см (округлил в меньшую сторону). В таком режиме его оставил в воде на час.

Испытание выдержал нормально. Как долго он прослужит - это хороший вопрос, на который ответить сможет только время. При питании 5 вольт вода поднимается на высоту 80 см. Все это можно увидеть на видео.

Видеоролик

Отдельно по поводу шума. На суше его довольно таки хорошо слышно. Под водой при 3 В в полной тишине совсем немного различим шум насоса. За журчащей водой его совсем не слышно. Так что можно сделать вывод, что для фонтана, да и для других похожих конструкций, он вполне подходит. С вами был SssaHeKkk.

   Форум

   Форум по обсуждению материала КАК СДЕЛАТЬ НАСОС ИЗ МОТОРЧИКА

как сделать насос для откачки своими руками

После приобретения земельного участка дачник начинает решать наиболее важные проблемы: нужно же с чего-то начинать, чтобы обжиться. Самое главное – это обеспечить себя водой. Действительно, с тех пор, как жизнь зародилась в воде, без неё всё живое долго не может существовать. Привозить воду откуда-то можно, но только для личных нужд. Проблему полива таким методом не решить. Хорошо, если вода есть хотя бы поблизости от участка. Устроит любой, даже небольшой, водоём: речка или хотя бы ручеек. Идеальным вариантом является родник, но так везёт редко. Осталось обзавестись насосом. Кстати, на первых порах подойдет самодельный насос для воды. Его использование снимет остроту проблемы.

Такая модель насоса, для работы которого не нужно электричество, может быть использована умельцами, которым повезло приобрести участок на берегу небольшой, но очень бурной речушки.

Шланг в бочку укладывается ровными витками без заломов и перегибов. И всё сооружение в целом выглядит довольно незатейливо, но вода с его помощью исправно поставляется на берег

Для создания насоса понадобится:

  • бочка диаметром в 52см, длиной в 85см и весом примерно в 17 кг;
  • шланг, накрученный в бочке, с диаметром в 12мм;
  • выпускной (подающий) шланг 16мм в диаметре;

Есть ограничения и для среды погружения: рабочая глубина потока не должна быть менее 30см, скорость перемещения воды (течения) – 1,5 м/сек. Такой насос обеспечивает подъём воды на высоту не более 25 метров по вертикали.

Составляющие элементы: 1- выпускной шланг, 2- втулочная муфта, 3-лопасти, 4 –пенополистероловые поплавки, 5 – спиральная намотка шланга, 6 – входное отверстие, 7- дно конструкции. Бочка отлично держится на плаву

Подробности использования этого насоса можно рассмотреть на видео.

В работе этого насоса тоже используются преимущества, которые обеспечивает находящаяся поблизости от участка река. В водоёме без течения такой насос вряд ли будет эффективен. Чтобы его изготовить, потребуются:

  • гофрированная труба типа «гармошка»;
  • кронштейн;
  • 2 втулки с клапанами;
  • бревно.

Труба может быть как из пластика, так и из латуни. В зависимости от материала «гармошки» нужно корректировать и вес бревна. Латунной трубе будет соответствовать бревно весом более 60кг, а для пластиковой подойдет и не такой тяжелый груз. Как правило, вес бревна подбирают практическим путем.

Этот вариант насоса подойдет для речки и не с самым бурным течением, важно чтобы оно просто было, тогда «гармошка» будет сокращаться, а вода нагнетаться

Оба конца трубы закрывают втулками, имеющими клапана. С одной стороны труба крепится к кронштейну, с другой – к бревну, помещенному в воду. Работа устройства непосредственно зависит от перемещения воды в реке. Именно её колебательные движения должны заставлять «гармошку» действовать. Ожидаемый эффект при скорости ветра в 2м/сек и при возросшем давлении до 4-х атмосфер может составить примерно 25 тыс. литров воды в течение суток.

Как вы понимаете, насос представлен в упрощенном варианте. Его можно усовершенствовать, если исключить для бревна нежелательный крутящий момент. Для этого зафиксируем его в горизонтальной плоскости, установив на подъёмнике при помощи болта кольцевой ограничитель. Теперь насос прослужит дольше. Ещё один вариант улучшений: впаянные наконечники на концах трубы. Втулки на них можно просто навинчивать.

Особое внимание следует уделить и предварительной подготовке бревна. Не забываем, что оно будет помещено в воду. Готовим смесь из натуральной олифы и керосина из расчета один к одному. Само бревно пропитываем смесью 3-4 раза, а запилы и торцы, как наиболее гигроскопичные, шесть раз. Смесь в процессе работы может начать застывать. При прогревании на водяной бане она вернет текучесть без потери остальных свойств.

Умельцы, чья идея воплотилась в этом чуде инженерной мысли, назвали своё детище «печь-насос». Им, конечно, виднее, но на начальной стадии своей работы этот насос похож на самовар. Впрочем, воду он действительно не греет, а создаёт разницу в давлении, за счет чего и осуществляется его работа.

Для такого насоса необходимо:

  • стальная бочка на 200 литров;
  • примус или паяльная лампа;
  • патрубок с краном;
  • сетчатая насадка для шланга;
  • шланг резиновый;
  • дрель.

Патрубок с краном нужно врезать в нижнюю часть бочки. Сверху бочку закрыть резьбовой пробкой. В этой пробке предварительно просверливают отверстие и вставляют в него шланг из резины. Сетчатая насадка нужна для того, чтобы закрыть второй конец шланга перед тем, как него опускают в водоём.



Такой вариант насоса можно даже назвать остроумным и, что самое главное, этот «прибор» наверняка будет хорошо работать

В бочку наливают примерно два литра воды. Под бочку ставят нагревательный элемент (примус или паяльную лампу). Можно просто развести под днищем костер. Воздух в бочке нагревается и выходит по шлангу в водоём. Это будет заметно по бульканью. Огонь гасят, бочка начинает остывать, а из-за низкого внутреннего давления в неё нагнетается вода из водоёма.

Чтобы наполнить бочку, в среднем, нужно не менее часа. Это при условии диаметра отверстия в шланге в 14 мм и расстояния в 6 метров от места, откуда предстоит поднять воду.

Вот уж для этого изделия потребуются специальные приспособления. Откуда, например, у вас возьмется черная решетка, в полых трубках которой содержится сжиженный пропан-бутан? Впрочем, если эта часть задачи будет решена, остальное не вызывает особых затруднений. Итак, решетка есть, и она соединена с резиновой грушей (баллоном), которая помещена в бидон. В крышке этого бидона имеются два клапана. Один клапан впускает воздух внутрь ёмкости, а через другой воздух с давлением в 1атм выходит в воздуховод.

Решетку действительно лучше делать черного цвета, потому что черные изделия всегда активнее нагреваются под ярким летним солнцем

Работает система так. Поливаем в солнечный день решетку холодной водой. Пропан-бутан охлаждается, а давление газовых паров понижается. Баллон из резины сжимается, а в бидон поступает воздух. После того, как солнце высушит решетку, пары снова раздуют грушу, а воздух под давлением начнет поступать через клапан прямо в трубу. Воздушная пробка становится своеобразным поршнем, который выгоняет воду чрез душевую головку на решетку, после чего цикл повторяется.

Конечно, нас интересует не сам процесс поливания решетки, а та вода, которая собирается под ней. Специалисты утверждают, что насос прекрасно функционирует даже в зимнее время. Только на этот раз в качестве охладителя используется морозный воздух, а нагревает решетку вода, извлекаемая из-под земли.

Если вода находится в бочке или другой ёмкости, то использовать в этом случае шланг для полива представляется проблематичным. На самом деле всё не так уж сложно. Можно буквально из подручных материалов сконструировать самодельный насос для откачки воды, который будет работать по принципу компенсации уровня жидкости в сообщающихся сосудах.

Нагнетание воды происходит в результате нескольких поступательных движений. Клапан, который размещается под крышкой, не позволяет воде вернуться в бочку, что вынуждает при увеличении её объёма, вытекать наружу. Несерьёзное, на первый взгляд, сооружение является основательным подспорьем в дачной работе.

Для ручного насоса необходимо:

  • пластиковая бутылка, в крышке которой обязательно должна быть прокладка-мембрана из пластика;
  • шланг, подходящий по длине;
  • стандартная трубка, диаметр которой соответствует размеру горлышка бутылки.

Как именно можно собрать такой насос и как он будет функционировать, смотрите на видео, где всё подробно разъяснено.

Привычка покупать новые вещи, когда есть старые аналоги, очень разорительна. Соглашусь, что старая стиральная машинка уже не способна конкурировать с новыми моделями, но её насос ещё может послужить вам на славу. Например, с его помощью можно откачать воду из дренажного колодца.

Стиральная машинка давно отслужила своё. Её попросту вытеснили новые модели с новыми возможностями. Но её сердце – насос ещё способен послужить владельцу

Для двигателя такого насоса нужна сеть в 220В. Но лучше для его питания применить разделительный трансформатор с надежной изоляцией входной и выходной обмотки. Не забываем и про качественное заземление сердечника или металлического корпуса самого трансформатора. Соизмеряем мощность трансформатора и двигателя.

Мы используем центробежный тип насоса, поэтому ставим клапан на конце шланга, опущенного в воду, а систему заполняем водой. Обратный клапан, который в разобранном виде представлен на фото, тоже можно снять со стиральной машинки. А голубая притертая пробочка просто идеально подошла, чтобы лишнее отверстие тоже оказалось закрытым. Наверняка в ваших запасах найдется нечто подобное.

Буквально из мусора, как оказалось, можно собрать вполне функциональную вещь, которая не просто работает, а делает свою работу хорошо и быстро

Получившийся самодельный насос очень хорошо работает, откачивая с глубины примерно в 2 метра воду с приличной скоростью. Важно его вовремя отключать, чтобы воздух не попал в систему, и не пришлось её опять заполнять водой.

Все прекрасно помнят историю про винт, изобретенный Архимедом. С его помощью осуществлялось водоснабжение ещё в древних Сиракузах, не знавших электричества. Очень остроумный вариант применения Архимедова винта придумали в Африке. Насос-карусель служит одновременно и развлечением для местной детворы, и вполне функциональным сооружением, обеспечивающим водой небольшое поселение. Если у вас есть дети, а у них – друзья, которые любят кататься на карусели, возьмите этот опыт себе на вооружение.

1– детская карусель, 2- насос, 3- пласт водоносный, 4- резервуар с водой, 5-колонка с водой, 6- возвращающая воду труба на случай переполнения резервуара

Как видите, возможностей для водоснабжения великое множество. И электричество в этом вопросе может вообще не участвовать. Оказалось, некоторые насосы для воды своими руками может сделать даже школьник. Важно, чтобы было желание, светлая голова и умелые руки. А идеи мы вам подкинем.

Оцените статью: Поделитесь с друзьями!

Самодельный водяной насос из маслонасоса

При переезде из города в деревню сталкиваешься с вопросом полива огорода и водоснабжения дома. Тот, кто бесперебойно пользовался погружными насосами, прекрасно знает, насколько надежны разнообразные «Ручейки», «Роднички», «Гномы». Большинство вибрационных устройств не выдерживает и одного сезона активной работы, часто ломаясь уже через месяц после покупки. А пить хочется каждый день, и поливать огород тоже нужно, поэтому желательно иметь запасной насос на случай аварии. Конечно, можно держать в запасе отремонтированный водяной насос, который ранее отказал, и ему пришлось искать замену. А также вполне реально сделать водоперекачивающий агрегат своими руками.

Для того чтоб собрать самодельный водяной насос понадобиться:

  1. небольшой электрический двигатель, мощностью максимум до 1,5 кВт;
  2. электрический кабель или удлинитель;
  3. водяная помпа или маслонасос;
  4. систему передачи в виде ремня и шкивов или пальцев и полумуфт;
  5. резиновые шланги или трубы.
  6. стальная или деревянная тяжёлая основа.

Сборка насоса

Насосы шестеренные НШ32У-3 служат для нагнетания масла в гидросистемах многих машин:

  • тракторы ЮМЗ, ХТЗ, МТЗ, ДТ;
  • комбайны НИВА, Сибиряк, Кедр, Енисей;
  • грузовые автомобили ЗИЛ, ГАЗ, ФАЗ, КрАЗ, МоАЗ;
  • автосамосвалы КамАЗ, БелАЗ, МАЗ;
  • экскаваторы;
  • автогрейдеры;
  • погрузчики;
  • сельскохозяйственные машины;
  • автопогрузчики.

Устройства НШ производятся с правым и левым вращением ведущего вала, но для установки на самодельную насосную станцию это их различие не имеет никакого значения, главное — правильно подсоединить всасывающий шланг к отверстию с надписью «Вход», а выпускной к выходу.

Характеристики маслонасоса НШ32У-3:

  • Рабочий объём — 32 см куб.
  • Давление номинальное на выходе — 16 МПа.
  • Давление максимальное на выходе — 21 МПа.
  • Частота вращения номинальная — 2400 об. в мин.
  • Частота вращения максимальная — 3600 об. в мин.
  • Частота вращения минимальная — 960 об. в мин.
  • Номинальная подача — 71,5 литра в мин.

Можно предложить использовать взамен устройства НШ силовую установку гидроусилителя руля грузовика КрАЗ со схожими характеристиками. Этот насос также имеет шестеренное устройство.

Для самодельного водяного насоса пригодится электродвигатель от старой стиральной машинки мощностью 200–300 Вт. Старая «помощница» уже не может конкурировать с современными программируемыми аппаратами, а вот её электромотор и помпа ещё долго могут послужить.

Очень удобно, что большинство электродвигателей со стиралок можно подключить напрямую к сети 220 В без доработок, ведь у них имеются пусковые обмотки. Не забудьте только о надёжном заземлении металлического корпуса самого электромотора, он же работает рядом с водой. Обязательно подключайте любую самоделку к сети только через предохранители или автомат защиты.

Маслонасос отлично работает с водой! Не нужно заполнять заборный шланг водой, так как перекачивающие шестерни обеспечивают отличное всасывание с глубины 4 метра, производительность при этом — 2–2,5 м куб. в час. Заливная горловина на впускном патрубке совершенно бесполезна.

После работы насос рекомендуется просушить, чтобы шестерни не ржавели. Достаточно лишь 15–20 минут погонять его без воды на холостом ходе — на этом просушка и заканчивается.

Доработки самодельного насоса

Часто мощности самодельного насоса бывает недостаточной, и он не может поднять воду со скважины или глубокого колодца. Тогда можно решить проблему, воспользовавшись одним из способов увеличения напора на всасе:

  1. Опустить насос как можно ближе к воде.
  2. Провести с выпускного патрубка линию рециркуляции, и потоком с неё увеличить напор на всасе.
  1. Компрессором поднять давление воздуха в заранее герметизированной скважине.
  2. Подключить ещё один слабенький насос в тандем.

А что если отключат электричество? Тогда не мешало бы приспособить к самодельному насосу бензиновый двигатель от мотокосы, бензопилы или мопеда.

Автор: Виталий Петрович. Украина.




Самодельный ручной скважинный насос из ПВХ - DIY

Узнайте, как собрать самодельный ручной скважинный насос из ПВХ.

Ручной скважинный насос из ПВХ своими руками.

После того, как из-за нескольких отключений электроэнергии нам не хватало воды, я решил, что пришло время установить ручной насос на нашем колодце глубиной 45 футов. Оказывается, легче сказать, чем сделать. Я хотел что-то, что можно было бы установить вместе с нашим погружным электронасосом, но я не хотел тратить целое состояние. Легкие ручные насосы-кувшины продаются примерно за 50 долларов, но, к сожалению, они работают только на глубине около 25 футов - примерно на 20 футов меньше того, что нам нужно.Домкратные насосы для средних и глубоких скважин будут забирать воду с глубины до 300 футов, но они также оставят в вашем кошельке дыру на сумму более 800 долларов.

От разочарования я взялся за чертежную доску, решив найти решение. Результатом стало изобретение, которое я назвал «Holopump», ручной скважинный насос из ПВХ, способный эффективно забирать воду с глубины до 60 футов. Все детали доступны или могут быть заказаны практически в любом хозяйственном магазине. . . по цене всего около 120 долларов за весь шебанг.



Как работает ручной скважинный насос из ПВХ

Конструкция удивительно проста: внутренняя насосная штанга, снабженная на конце муфтой и крышкой, вставляется во внешнюю водопроводную трубу. С каждым ходом насосной штанги вниз вода, равная объему штанги, поднимается в трубу; это то, что известно как положительное смещение, и оно происходит независимо от силы или скорости нисходящего хода. На самом деле, лучше всего делать движение вниз медленным и неторопливым.На подъеме вверх вам нужно набирать темп: этот ход должен быть достаточно быстрым, чтобы свежая вода попала в трубу до того, как уже вышедшая вода стечет вокруг муфты и торцевой крышки. Таким образом, толкая или подтягиваясь, вы набираете воду. Простой донный клапан на конце водопровода предотвращает стекание воды обратно в колодец.

Перекачивание воды с глубины 60 футов под землей требует минимального усилия - от 15 до 20 фунтов для подъема вверх и от 25 до 30 фунтов для хода вниз (это сила, которую может выдержать даже моя 12-летняя дочь).Вода выходит из носика как при движении вверх, так и при движении вниз. Медленно и равномерно надавливая и быстро подтягиваясь, используя соответствующую силу, вы можете рассчитывать на получение от двух до трех галлонов в минуту из колодца со статическим уровнем воды 60 футов - без потения.

Зависимость глубины скважины от уровня воды

Важно различать эти два понятия: Глубина колодца - это расстояние от уровня земли до дна колодца. Уровень воды - это расстояние от уровня насыпи до поверхности воды вашего колодца.У человека может быть колодец длиной 175 футов, но статический уровень воды - 30 футов. В таком случае 40-футовый холонасос (сделанный из двух 20-футовых трубок) подойдет как нельзя лучше.

Ограничения глубины скважинного насоса

Планы на этих страницах относятся к холонасосу длиной 70 футов, который идеально подходит для колодца со статическим уровнем воды 60 футов. Хотя я знаю, что некоторые люди успешно пошли немного глубже с моим дизайном, я все же говорю, что 60-футовая модель (с использованием трубы 70 или 80 футов) является практическим пределом глубины для этого насоса, и поэтому это максимальная длина, которую я могу использовать. готов рекомендовать.(Чтобы построить 80-футовый насос, просто замените последний сегмент штанги и водяной трубы на 20-футовые отрезки из ПВХ, а не на 10-футовые отрезки, показанные на планах.)

Сборка и установка ручного скважинного насоса из ПВХ

Хотя Holopump довольно легко собрать, правильно его достать немного сложнее. Если вы никогда не работали или не знакомы с существующими компонентами колодца, возможно, стоит нанять профессионала для установки.

Если вы решите пойти по пути «сделай сам», небольшое предостережение: перед началом любых работ, связанных с изменением существующей сантехники или проводки, необходимо отключить электропитание, и в водопроводных линиях не должно быть давления ( откройте ближайший к колодцу кран и дождитесь прекращения потока воды). Для промывки всех труб по мере их установки следует использовать разбавленный хлор.

Вы также захотите убедиться, что устанавливаемый вами насос соответствует всем применимым кодексам или законам в вашем регионе.

Перед тем, как начать, прочтите инструкции, соберите инструменты и материалы, затем действуйте следующим образом:

1) Изучите существующую конфигурацию заглушки колодца, затем купите новую с дополнительным портом для трубы 1 1/4 дюйма. Возможно, вам придется просверлить отверстие в новой крышке для вентиляционного отверстия или отверстия для доступа к проводке. Если в вашем существующем погружном электронасосе используются ограничители крутящего момента, их может потребоваться изменить или удалить, в зависимости от конструкции, по вашему усмотрению.

2) Склейте стержневую часть вместе, как показано здесь, следуя инструкциям на банках с грунтовкой и цементом (см. Таблицу материалов в галерее изображений, позиции 15 и 16).


3) Склейте и привинтите нижнюю часть основной трубы, как показано на первом рисунке. Сюда входят предметы, проходящие через крышку колодца (позиция 9) и ниже. Сделайте фаску на внутренних краях, чтобы в дальнейшем можно было легко вставить стержень. Дайте всем клеевым соединениям ПВХ достаточно времени для отверждения.

4) Перед установкой насоса и новой крышки колодца вам необходимо снять старую крышку. Если вы знакомы с имеющейся у вас водопроводной скважиной, вы можете оценить, с каким весом вы будете иметь дело.Перед тем, как полностью освободить крышку, наденьте страховочную веревку на любое оборудование ниже старой крышки. Вы точно не хотите ничего терять в колодце. Попросите кого-нибудь сильного помочь вам. (Возможно, вам захочется нанять скважинного техника, хотя бы для того, чтобы использовать его подъемное оборудование!)

5) Вставьте основной участок трубы в скважину. Два сильных человека могут сделать это, если один будет стоять у нижнего конца клапана, а другой - на высоте около 30 футов на трубе. Работая вместе, чтобы создать дугу с трубой, позвольте концу донного клапана пройтись по обсадной трубе скважины, стараясь не согнуть ее слишком резко.Также будьте осторожны с существующей проводкой и трубами. Опять же, используйте страховочную веревку. Проденьте отрезок металлической трубы через заглушку колодца и затяните стальную муфту (поз. 8). Снова вставьте оригинальную сантехнику и закрутите колпачок.

6) Соберите секцию носика на место. Приклеивание носика не является обязательным. Протяните стержень по основной трубе. При втягивании нижняя часть стержневой секции должна опускаться ниже статического уровня воды.

Вот и все. Вы готовы начать качать.Чтобы получить максимальное количество сожженной воды из расчета на калорию, потребуется немного практики, но не забывайте медленно и равномерно нажимать вниз и быстро подтягиваться для максимальной эффективности.

Последнее предупреждение: добавление любого типа механического колодезного насоса открывает потенциальный новый путь проникновения бактерий в вашу систему водоснабжения. Существует множество растворов на основе хлора, которые убивают бактерии в воде, и, как владелец колодца, вы, вероятно, знакомы с одним или двумя. Если, однако, у вас еще нет стандартной процедуры избавления колодца от бактерий, попросите местного специалиста по помпам дать ему лучшую рекомендацию.Вы также захотите проверить воду на наличие бактерий после установки насоса.

Прочтите больше статей о самостоятельной работе на сайте www.motherearthnews.com.


Инструменты

• Ручная пила (любая пила, которая распиливает деревянную доску, легко разрезает трубу из ПВХ)
• Рашпиль по дереву среднего и высокого качества
• Разводной торцевой ключ (8-, 10- или 12-дюймовый)
• Пара средних трубные ключи или плоскогубцы (от 12 до 18 дюймов)
• Отвертка (для отсоединения и повторного подключения проводки)
• Сверло на 1/2 дюйма (для просверливания дополнительного отверстия в крышке колодца для вентиляции; в качестве альтернативы вы можете сделать как я это сделал и протянул электропроводку электронасоса и проветриватель вместе на крышке колодца)


Первоначально опубликовано: июнь / июль 2000 г.

Как сделать мощный водяной насос для школьного проекта дома

Изготовление Небольшой мощный водяной насос Проект для школы - это творческая идея для проекта «Школа и научная ярмарка».Водяной насос увеличивает давление поступающей воды. Человеческое сердце тоже работает как насос. В этом блоге я покажу вам пошаговый процесс создания дома small Powerful water pump School project .

ШКОЛЬНЫЙ ПРОЕКТ МОЩНОГО ВОДЯНОГО НАСОСА

Перед тем, как начать писать блог о школьном проекте мощного водяного насоса, нам нужно немного узнать о физике насоса.

Турбомашины: -

Есть два типа турбомашин

  1. Насос
  2. Турбина

Насос добавляет энергии к поступающей жидкости, это означает, что он увеличит энергию давления и снизит скорость жидкости.Насос Энергопотребляющий прибор . ему нужна энергия, чтобы работать с жидкостью.

Основные части центробежного водяного насоса: -
  • Рабочее колесо
  • Корпус (корпус)
  • Всасывающий и нагнетательный трубопровод
  • Двигатель

Турбина получает энергию от поступающей жидкости, это означает что это уменьшит энергию давления жидкости. Турбина - это Энергетическое устройство . Он забирает энергию из жидкости и передается механической энергии вращающимся валом.

Наш проект «Сделай сам» - это Водяной насос , поэтому мы сосредоточены на нем.

Используемые инструменты: -

  1. Электродрель
  2. Ручная мини-ножовка
  3. Паяльник
  4. Пистолет для горячего клея
  5. Резак
  6. Маркировочная ручка
  7. Отвертка

Используемый материал: -

  1. Двигатель постоянного тока 12 В
  2. Аккумулятор 12 В
  3. Переходная муфта из ПВХ - 50 x 32 мм
  4. Переходная муфта из ПВХ - 32 x 20 мм
  5. Колено - 0.5 ″
  6. Заглушка из ПВХ - 50 мм
  7. C-Clamp
  8. Алюминиевая пластина - от 1,5 до 2 мм
  9. Резина
  10. Деревянная деталь
  11. Шприц - 2,5 мл

В приведенном выше списке материалов номер от 3 до 10 купить это из ближайшего строительного магазина . на Amazon это очень дорогое удовольствие.

ШАГ: 1 МОЩНЫЙ ВОДЯНОЙ НАСОС

Во-первых, посмотрите наше видео на YouTube, чтобы легко понять все шаги, описанные ниже.

ШАГ: 2 КОРПУС

Кожух является основной частью водяного насоса . если корпус не герметичен, то ваш насос никогда не будет обеспечивать достаточное давление на выпускной трубе. Корпус также называют корпусом насоса.

нам нужно два отверстия для впускной и выпускной трубы в кожухе.

Выполните следующий шаг для изготовления обсадной трубы .

1 Отверстие в 50-мм заглушке из ПВХ в соответствии с размером вашего двигателя.так что он может быть плотно прилегает (диаметр большого отверстия 12 мм ).

2. С помощью ручной ножовки разрежьте нижние части крышки для крепления с переходной муфтой. (Для маркировки необходимо повернуть колпачок относительно маркера).

3. Возьмите переходную муфту ПВХ (50 x 32 мм) и вырежьте ту же толщину, что и колпачок.таким образом, колпачок будет вставлен на один конец переходной муфты.

4. Возьмите маленькую трубку для выхода насоса. Для этого нам нужно разрезать эту трубу под углом , чтобы она легко поместилась в круглую переходную муфту.

5. Теперь пора проделать отверстие в переходной муфте для выпускной трубы. Наденьте трубу на редуктор и отметьте ее. проделайте отверстие с помощью дрели, чтобы проделать отверстие.

6.Присоедините выпускной патрубок с переходной муфтой с помощью горячего клея.

ШАГ: 3 РАБОЧЕЕ КОЛЕСО (ЛЕЗВИЕ)

Рабочее колесо является частью водяного насоса, который забирает воду из входа и нагнетает на выходе с более высоким давлением .

Здесь нам нужно вращать крыльчатку электричеством или любой батареей . Вот почему водяной насос является энергозатратным устройством.

Мы берем алюминиевую тонкую пластину небольшого размера.Отрежьте лопасть, как показано на рисунке выше заштрихованная область и обвяжите крыльчатку. Сделайте одно отверстие для вала в центре алюминиевой пластины.

В этом проекте мы используем концевые части шприца в качестве вала водяного насоса.

ШАГ: 4 ВАЛ

Вал является частями водяного насоса, которые соединяют двигатель и крыльчатку.

Диаметр вала на обоих концах разный.Итак, найдите шприц, один конец которого входит в вал двигателя, а другой конец - в отверстие крыльчатки.

ШАГ: 5 УТЕЧКА

Водяной насос должен быть герметичным . Мы используем старую резину (камеру велосипедной шины), чтобы сделать ее герметичной. он работает как уплотнение .

ШАГ: 6 МОЩНОСТЬ

Для вращения двигателя нам понадобится батарея 12 В или Адаптер питания 12 В постоянного тока .

ШАГ: 7 СБОРКА

Теперь пора соединить все части шаг за шагом, как показано в нашем видео на YouTube.

Закрепите этот узел деревянным бруском на C-Clamp . Также вставьте трубу и колено, чтобы сделать впускную и выпускную трубу.

Другой блог проекта Science Fair Прочтите здесь.

1. Как сделать домашний дверной замок с дистанционным управлением

2. Как сделать дома мини-ноутбук

3.Как сделать домашнее задание на пишущей машине | Станок с ЧПУ

4. Как сделать самодельный торговый автомат для мороженого

5. Как распечатать фотографию на футболке дома

6. Как сделать машину для запайки пластиковых пакетов

7. Как сделать Remote Управляйте автомобилем дома

Поделитесь этим постом: в Twitter на Facebook в Google+

Как сделать собственный искусственный ручной водяной насос

Вы когда-нибудь хотели чего-то действительно плохого, но как бы вы ни искали, вы просто не могли найти то, что соответствовало бы вашему бюджету.Дело в точке. Сколько себя помню, мне нужен был старый добрый ручной водяной насос для нашего сада. Мы искали в Интернете и в фермерских сообществах в нашем районе и нашли один или два, но они были либо слишком дорогими, либо не продавались. Бах вздор, но если домашний мастер чего-то сильно хочет, ему остается только сделать это. Правый 😉

Творчество не ждет идеального момента. Он создает свои собственные идеальные моменты из обычных. Брюс Гаррабрандт

Довольно круто на мой скромный взгляд.И все началось с этого чертежа, нескольких труб из ПВХ и насадок.

Так что, если вы тоже ищете такую ​​и просто не можете расстаться с большим количеством мула, вот руководство DIY, чтобы сделать свои собственные и правильно подготовить трубы из ПВХ к покраске.

Что нужно для изготовления искусственной ручной водяной помпы

Для изготовления водяного насоса понадобится:

  • 2 x заглушки с внутренней резьбой 110 мм (4 3/8 ″)
  • 1 x 90-градусный переходник
  • A От 50 до 40 мм (2 ″ x 1 1/2 ″) переходник под торцевой ключ
  • ПВХ санитарный соединение 110 мм x 50 мм (4 3/8 ″ x 2 ″)
  • Цемент или клей ПВХ
  • Труба ПВХ 40 мм (1 1/2 ″)
  • Труба ПВХ 50 мм (2 ″)
  • 110 мм (4 3/8 ″) Труба ПВХ

Мы используем трубы из ПВХ во многих наших проектах DIY, и у нас всегда есть запасные части.Для тех вещей, которые немного более «специализированы», например, перекрестка, я люблю ходить в Plumb-It здесь, в Centurion. У них есть сумасшедшая крутая продавщица, которая просто носится по полкам в поисках того, что я ищу, и не смотрит на меня с таким взглядом: «Ты хочешь делать ЧТО !!!» 😀

Вам также понадобится

  • наждачная бумага зернистостью 100 и ацетон
  • Черная пластиковая аэрозольная краска
  • Резьбовой стержень M10 и шайбы, подходящие для установки
  • Древесный лом
  • Ржавые гайки и болты
  • Дрель, кольцевая пила и ручная пила

искусственный ручной водяной насос с трубками из ПВХ

Перво-наперво нам нужно подготовить и отрезать трубы и фитинги для нашего ручного насоса.Мне нравится делать большую часть подготовительных работ перед резкой труб, поскольку ПВХ может быть немного сложно покрасить.

Как подготовить трубы и фитинги из ПВХ к покраске

Используйте наждачную бумагу зернистостью 100, чтобы очистить трубы и фитинги из ПВХ и придать им небольшую шероховатость. Вы можете обнаружить, что на вашей фурнитуре есть маркировка, которую тоже довольно легко стереть.

Обязательно отшлифуйте все укромные уголки и трещины. После придания шероховатости всем битам протрите ПВХ ацетоном. Он помогает открыть «поры» для лучшей адгезии краски и избавляет от пыли и масляных остатков.

На этом этапе трубы ПВХ готовы к покраске. Всегда используйте аэрозольную краску для пластика. Мне нравится использовать Rust-Oleum, так как у них очень много разных цветов на выбор, и вы можете найти их в любом хозяйственном магазине здесь, в Южной Африке. Krylon также производит краски для пластика, но очень немногие магазины хранят их в нашем магазине. Так что используйте бренд, который подходит вам, если на банке написано «работает на пластике» 😉

Мы немного покрасим их, но сначала нам нужно разрезать все эти трубы и соединить их вместе, чтобы сделать ручной насос.

Резка труб из ПВХ

Наша искусственная ручная помпа имеет высоту 30 см (11 3/4 ″), исключая рукоятку помпы, общая длина которой составляет 43 см (17 ″). Вы можете изменить размеры, указанные ниже, если хотите, чтобы ваш был выше. Для водяного насоса и излива я разрезал трубы ПВХ следующим образом:

  • Излив воды
    • Труба из ПВХ 40 мм (1 1/2 ″) - отмерьте и отрежьте кусок 1 x 50 мм (2 ″)
    • Труба PVC 50 мм (2 ″) - отмерьте и отрежьте 1 x 50 мм (2 ") кусок. Если вы хотите удлинить водослив, отрежьте трубу из ПВХ на 50 мм (2 дюйма) длиннее.
  • Корпус ручного насоса
    • Трубка ПВХ 110 мм (4 3/8 ″) - отмерьте и отрежьте 2 куска по 30 мм (1 2/8 ″). Измените это, если хотите, чтобы ваш ручной насос был выше.

Собираем детали - дозатор воды

Носик для воды состоит из 4 частей, как показано ниже:

  • Угловой переходник на 90 градусов
  • Торцевой переходник - 50 мм x 40 мм (2 ″ x 1 1/2 ″)
  • 50 мм (2 ″) кусок 40 мм (1 1/2 ″) трубы из ПВХ
  • 50 кусок 50 мм (2 дюйма) трубы ПВХ
мм (2 ″)

Вставьте переходник муфты в один конец изгиба под углом 90 градусов и с помощью ПВХ-цемента или клея приклейте внутрь кусок трубы диаметром 40 мм (1 1/2 ″).Приклейте кусок трубы диаметром 50 мм к другому концу переходника.

Собираем детали вместе - корпус насоса

Корпус ручного водяного насоса состоит из:

  • 2 куска 30 мм (1 2/8 ″) трубы ПВХ 110 мм (4 3/8 ″)
  • Санитарный Т-образный из ПВХ или переходник 110 мм x 50 мм (4 3/8 ″ x 2 ″)
  • 2 x торцевые заглушки с внутренней резьбой 110 мм (4 3/8 ″)

На торцевых заглушках есть забавные маленькие ручки, которые облегчают включение и выключение. Мне не нравился ручной водяной насос с ручкой, поэтому я сначала снял их с помощью плоскогубцев.Просто отрежьте и крутите.

Маленькие шрамы, оставшиеся после «операции на ручке», можно отшлифовать наждачной бумагой с зернистостью 100.

Собрать корпус помпы тоже довольно просто. Приклейте 30-миллиметровый (1 2/8 ″) кусок 110-миллиметровой (4 3/8 ″) трубы из ПВХ (эти кольца вы можете видеть ниже) в заглушку с внутренней резьбой.

Мы превратим ручной насос в водный элемент, как только это будет сделано, поэтому нам нужно было сначала проделать отверстие в одной из заглушек с охватывающей заглушкой. Вы можете пропустить этот шаг, если собираетесь использовать свой только как элемент сада.

Прикрепите заглушку-заглушку к обоим концам санитарной Т-образной ПВХ, а затем приклейте носик. Ваш водяной насос должен выглядеть примерно так, как показано на рисунке ниже.

Распылите на насос черную аэрозольную краску или грунтовку, специально предназначенную для пластика. Лучше всего нанести несколько легких слоев и дать каждому слою как следует высохнуть, прежде чем наносить следующий.

Добавление механизма искусственного ручного насоса

Rightyo, корпус помпы практически готов. Пора сделать ручку помпы.Мы обсуждали возможность изготовления металлической ручки, но это оказалось немного больше, чем наш бюджет мог выдержать (это не каламбур 😉). Поэтому мы просто вырезали ее из куска дерева с помощью лобзика.

Похоже на маленького головастика 😀 После шлифовки ручки мы использовали ту же аэрозольную краску, чтобы нанести ей несколько слоев черного цвета, прежде чем просверлить отверстие в ручке для стержня с резьбой, который был обрезан до нужной длины. У нас около 14 см в длину. Добавьте гайку на один конец стержня с резьбой.

Первоначальный эскиз явно требовал «большой гайки» с обеих сторон ручки 😀 Итак, муженек вырезал два винта (да, я знаю, что часто путаю гайки с винтами), и они были приклеены на место.

Чтобы прикрепить ручку к водяному насосу, просверлите отверстие достаточно большого размера, чтобы резьбовой стержень вошел в верхнюю заглушку. Мы просверлили еще четыре отверстия по краю, чтобы потом можно было вставить гайки и винты для более аутентичного вида.

Приклейте шайбу с обеих сторон просверленного отверстия, а затем приклейте гайку на резьбовой планке к шайбе.

Для этих насадок на боковой стороне ручки мы использовали мешалки для краски и вырезали из них небольшую округлую форму с помощью лобзика.

Они были приклеены и навинчены на ручку, чтобы удерживать их на месте.

Добавление металлического знака патента

Почти готово. Следующий шаг не обязателен. Казалось, что искусственный ручной водяной насос нуждался в еще одной крохотной детали, чтобы завершить образ. Небольшой металлический знак.

Он вырезан из пустой жестяной банки и проштампован вручную с помощью набора для штамповки металла.Чтобы закрепить знак, мы отметили, куда он должен идти, и прикрепили его заклепками.

И все. От труб и фитингов из ПВХ до искусственного ручного водяного насоса с «номером патента» и другими ржавыми деталями.

Мы превратили наш искусственный ручной водяной насос в водное сооружение, и вы можете получить это руководство здесь. А пока вот другой взгляд.

А со стороны …….

Эта ручка в виде головастика выглядит довольно аутентично 😉 Я бы полюбила металлическую, но мы стараемся обойтись тем, что у нас есть.

Краска тоже держалась очень хорошо, так что вся эта подготовка того стоила.

Если идея вам понравилась, не забудьте закрепить ее на потом.

Как вы думаете? Вы бы сделали такой для своего сада, если не нашли настоящую вещь?

А, и если вы ищете кое-что из того, что мы использовали, мы вам поможем Раскрытие: Переход по ссылкам ниже означает, что мы можем получать комиссию от Amazon. Но не волнуйтесь, он не выйдет из вашего кармана, и он помогает нам делать более удивительные поделки, чтобы поделиться с вами

😉

А если вы предпочитаете покупать, а не DIY, то, может быть, эти красотки придется по душе.

Как всегда, желаю вам прекрасной творческой недели.

Насос | Minecraft buildcraft вики

Насосы для перемещения нефти, воды и лавы.

Насосы - это устройства в BuildCraft, которые могут собирать жидкости. Впервые они были представлены в Buildcraft версии 2.2.0.

Насосы на самом деле принимают больше, чем просто непосредственно вокруг них, поэтому при перекачивании нефти, которая окружена водой, разумно иметь два резервуара (один для масла, один для воды), иначе вода застрянет в трубе и не будет можно будет перекачивать больше нефти.

Другой метод разделения воды и нефти включает строительство стены из гравия / песка. Используйте кувшинку, чтобы бросить песок / гравий вокруг основного маслоструйного патрубка, перекрывая воду. Этот метод, вероятно, лучше всего подходит для нефтяных отложений в море, поскольку без этого насос будет откачивать очень большое количество воды (вероятно, заполняя любые вторичные резервуары для воды, останавливая добычу нефти) и оставляя большую дыру в море.

Примечание. Этот рецепт предназначен для последней версии Buildcraft. Рецепт был изменен по сравнению со старым рецептом (1 шахтный колодец и 1 резервуар наверху на верстаке).

Состав:

  • 2 x резервуар
  • 4 x Железный слиток
  • 1 x ковш
  • 1 х железная шестерня
  • 1 x Redstone

Производит: 1 x насос

См .: Руководство по созданию

Crafting Guide (Внешняя страница) и демонстрация установки используют старый рецепт.

Краткое видео-руководство по использованию Pump.

Насос потребляет 10 МДж на перекачиваемый блок. Максимальная скорость заполнения составляет 20 ведер / сек, по 10 МДж / тик, от 2 двигателей внутреннего сгорания, работающих на топливе (топливо равно 6 МДж при использовании в двигателе внутреннего сгорания, поэтому 2 двигателя внутреннего сгорания фактически обеспечивают 12 МДж). (Информация может быть неточной)


Обратите внимание, что ни одна труба не выдержит нагрузку максимально допустимого насоса, ни 4 золотые водонепроницаемые трубы, поскольку все они обеспечивают 4x1.6 = 6,4 ведра / сек, чуть больше трети необходимой производительности. Поэтому рекомендуется ставить резервуар непосредственно рядом с насосом.

Паровые двигатели заполняют блок каменной водонепроницаемой трубы за один оборот. Двигатели внутреннего сгорания заполняют один блок золотой водонепроницаемой трубы за один оборот. Насос может принять до 4 паровых двигателей или 2 двигателей внутреннего сгорания, сжигающих масло, или 1 двигатель внутреннего сгорания, сжигающий топливо, не вызывая взрыва.

Если вы используете двигатели из красного камня, 10, работающие на максимальной температуре, заполнят каменную водонепроницаемую трубу.

Насос, работающий с лавой, опустошит ее, потому что лава не пополняет блоки, как вода.

Поместите насос ab над бассейном глубиной 3 x 3 x 1 для бесконечной воды. Насос должен находиться над одним из четырех углов этого бассейна и может приводиться в действие любым набором двигателей, который вам нравится - бассейн наполняется быстрее, чем сливается, даже при максимальной скорости откачки для опустошения золотых водонепроницаемых труб.

Бассейн глубиной 2 x 2 x 1 работать не будет, поскольку насос иногда откачивает больше воды, чем может произвести бассейн.Более крупные неквадратные бассейны будут исчерпаны, поскольку насос в конечном итоге будет забирать воду из блока, который не наполняется должным образом, и этот цикл будет повторяться до тех пор, пока бассейн не станет пустым.

Насосы не будут забирать воду из неподключенных источников. Убедитесь, что два источника воды не соединены и не соприкасаются по диагонали, чтобы предотвратить удаленный дренаж.

Водоснабжение двигателей внутреннего сгорания [править | править источник]

ПРИМЕЧАНИЕ. Следующая информация может быть устаревшей, недостоверной и / или противоречивой. (См. Раздел «Комментарии» на этой вики-странице для получения информации об учетных записях игроков.) Обратитесь к следующему разделу, чтобы узнать о дальнейших мерах предосторожности, которые вы можете предпринять, чтобы защитить свои двигатели внутреннего сгорания от взрывоопасного перегрева.

  • 1 насос, приводимый в действие 4 двигателями Redstone, должен подавать достаточно воды по золотым водонепроницаемым трубам для 4 двигателей внутреннего сгорания .
  • 1 насос, приводимый в действие 1 паровым двигателем, должен подавать достаточно воды по золотым водонепроницаемым трубам для 8 двигателей внутреннего сгорания.
  • 1 Насос, приводимый в действие 2 двигателями внутреннего сгорания, должен подавать достаточно воды по золотым водонепроницаемым трубам для 16 двигателей внутреннего сгорания.( Однако : из-за повышенной скорости извлечения насосом блоков источника он может иногда сливать бесконечный источник воды. Таким образом, может быть предпочтительнее использовать несколько насосов над отдельными водными объектами, чем один насос, работающий с такой высокой эффективностью.)

Дальнейшие меры предосторожности во избежание взрывоопасного перегрева [править | править источник]

Следите за подачей воды в ваши двигатели внутреннего сгорания после того, как ваша установка успела заработать. Если подача воды падает во время работы двигателей, они не получают достаточного количества воды и могут привести к взрыву перегрева, если оставить их без присмотра.Примите во внимание одно или несколько из следующих:

  • Убедитесь, что каждому двигателю уделяется «равное внимание» со стороны насоса, убедившись, что каждый двигатель находится на одинаковом расстоянии от насоса (т.е. вода из насоса проходит через равное количество труб, прежде чем достигнет каждого двигателя) .
  • Увеличьте мощность насоса с помощью большего количества и / или более совершенных двигателей.
  • Добавьте дополнительный насос, расположенный над другим источником воды.
  • Уменьшите количество двигателей, охлаждаемых насосом.
  • Держите насос, двигатели и водопроводные трубы в одном блоке, чтобы подача воды в двигатели не прерывалась из-за непостоянной загрузки блока.
  • Используйте золотую водонепроницаемую трубу с большей пропускной способностью вместо водонепроницаемой трубы из булыжника или водонепроницаемой трубы из камня.

В качестве последней меры предосторожности рассмотрите возможность размещения двигателей внутреннего сгорания за обсидиановой стеной, чтобы защитить дорогостоящее оборудование, которое они питают, в случае взрыва.

% PDF-1.6 % 184 0 объект > эндобдж 61 0 объект > эндобдж 181 0 объект > поток 2009-12-29T09: 24: 02-07: 002009-12-29T09: 23: 02-07: 002009-12-29T09: 24: 02-07: 00Adobe Acrobat 8.13application / pdfuuid: 9a49b9a0-835a-4478-99ce -cc92f65bad87uuid: bd7f084e-6110-4fac-bac4-18ad747bdf57 Подключаемый модуль Adobe Acrobat 8.13 Paper Capture конечный поток эндобдж 177 0 объект > эндобдж 94 0 объект > эндобдж 95 0 объект > эндобдж 96 0 объект > эндобдж 178 0 объект > эндобдж 179 0 объект > эндобдж 180 0 объект > эндобдж 37 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> эндобдж 41 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> эндобдж 45 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> эндобдж 49 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> эндобдж 53 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> эндобдж 57 0 объект > / Font> / ProcSet [/ PDF / Text / ImageB] >> / Type / Page >> эндобдж 386 0 объект > поток HWkod5 ޿- q 4 LHEBQ; L {׾׾ 4rN X9)% k գ 7 z Շ | M9 [lw | g + yfzaM9MTqmM ݛ> ^] ɝ W1) T 'ۺ t8Ym ~ 9BZy ^ cZ; d $ Ňo * p "z> 6 FeR & xGVKb qxI8WKS8 > X "gǙ9uT ~! F4` 6ޙ &

Water Science: Water Pump Sprinkler

Это сообщение может содержать партнерские ссылки.

Сейчас ЛЕТО, так что нам нужно заняться наукой о воде, верно? Мне и моим детям нравится этот самодельный мини-спринклер с водяным насосом. Его легко приготовить, и с ним приятно играть, особенно в жаркий день. Этот научный, но достаточно забавный, чтобы назвать его игрушкой, которая понравится и вашим малышам!

Принадлежности для спринклера водяного насоса:

Как сделать мини-спринклер с водяным насосом:

Проденьте острый конец деревянной шпажки через центр соломки.Поместите соломинку на нижнюю треть вертела.

Полтора дюйма от центра с каждой стороны, разрезать половину одной стороны соломинки, оставив прикрепленную другую сторону.

Согните обе стороны вниз, чтобы получился треугольник.

Обмотайте соломку и шпажку лентой, чтобы соединить их, но не закрывать отверстия в соломе.

Поместите в чашку с водой и покрутите. Он будет распыляться, как разбрызгиватель, так что будьте готовы немного намокнуть!

Что происходит?

Когда вы вращаете соломинку, она заставляет воду внутри вращаться.Когда объект вращает что-либо на этом объекте, он почувствует силу, толкающую его наружу. Это называется центробежной силой. Вода в вашей соломке выталкивается наружу, и единственный способ, которым она может двигаться наружу, - это подниматься по соломе. Если вы вращаете соломинку достаточно быстро, вода вылетит, как из разбрызгивателя. Многие насосы используют тот же принцип. Это очень простой в сборке насос, поэтому он используется в таких машинах, как стиральные машины и пылесосы.

Посмотрите, как работает спринклер с водяным насосом:

Другие проекты по науке о воде:

Самодельные водяные часы
Подводная наука
Весельные лодки
Эксперимент по фильтрации воды
Ракеты для ванн в бутылках

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

СохранитьСохранить

40 забавных экспериментов с магнитом и игровых идей Генеалогическое древо греческой мифологии для печати

Нужны творческие идеи обучения?


Подпишитесь на мои еженедельные обновления по электронной почте и получите доступ к моей БЕСПЛАТНОЙ библиотеке печатных форм.

См. Мою политику конфиденциальности.

Научный проект + урок

Урок кардиологии

Кардиология

Знаете ли вы, что ваше сердце состоит из мускулов? Но не только мышцы! Мышцы, обеспечивающие работу сердца, называются сердечными мышцами . Они особенно сильны и могут работать постоянно, не уставая и не боля, как это часто бывает с другими мышцами.

Сердечные мышцы - это непроизвольные мышцы, а это значит, что они работают, думаете вы об этом или нет. Подумайте о мышцах руки. Если вы хотите что-то поднять, вы должны задействовать мышцы, чтобы двигать рукой. Эти мышцы являются произвольными, потому что вы можете ими управлять.

Мышцы, которые заставляют ваше сердце биться, работают непроизвольно, потому что вы не можете их контролировать. Это хорошо, потому что, если вы забыли сказать своим сердечным мышцам, что они должны качать кровь, хотя бы на мгновение, это вызовет множество проблем для всего вашего тела!

Человеческое сердце имеет четыре камеры и работает как насос, постоянно доставляющий кровь к телу.

Деоксигенированная кровь, которой требуется свежий кислород, по венам выводится из тела в первую камеру, известную как правое предсердие. Затем сердце перекачивает кровь через первый клапан в правый желудочек. Затем он перекачивается через следующий клапан и отводится в легкие через большую артерию.

В легкие кровь получает кислород. Из легких насыщенная кислородом кровь возвращается к сердцу. Кровь проходит через левое предсердие через другой клапан в левый желудочек; оттуда он закачивается через еще один клапан в артерии, чтобы доставить его к остальному телу.

Этот процесс перекачивания крови по телу называется циркуляцией , и он повторяется весь день, каждый день на протяжении всей вашей жизни! Клапаны действуют как двери в вашем сердце, контролируя, сколько крови входит и выходит. Звук биения вашего сердца в основном исходит от открывания и закрывания клапанов.

Вы можете придумать еще какой-нибудь насос? Как насчет помпы на мыльнице? У такого насоса также есть клапан внутри, который позволяет мылу выходить из наконечника, а не скользить обратно по трубке.

А как насчет других типов клапанов? В смесителе есть клапан, который можно закрыть, чтобы контролировать, сколько или как мало воды будет выходить. Когда вы поворачиваете ручки крана, вы управляете клапаном. Бутылка для спортивных напитков также имеет клапан, через который вода выходит, но через него нельзя наливать воду обратно.

Сердце человека

Человеческое сердце состоит из четырех камер и работает как насос, доставляющий кровь в ваше тело.

Деоксигенированная кровь, которой требуется свежий кислород, по венам выводится из тела в первую камеру, известную как правое предсердие .Сердце перекачивает кровь в правый желудочек , а оттуда она перекачивается в легкие. В легких кровь получает кислород.

Из легких насыщенная кислородом кровь возвращается к сердцу. Кровь проходит через левого предсердия в левого желудочка и оттуда перекачивается через артерии к остальному телу. Ознакомьтесь с нашим рабочим листом о сердце, чтобы проверить свои знания о пяти основных частях сердца.

Самая большая артерия в теле - это аорта, расположенная над левым желудочком.Этот процесс перемещения крови по телу называется кровообращением, и он повторяется весь день, каждый день на протяжении всей вашей жизни!

Когда вы тренировались, вам нужно было больше насыщенной кислородом крови, поэтому вашему сердцу приходилось работать усерднее! Вот почему после тренировки он бьется быстрее. Звук вашего сердцебиения - это звук закрывающихся клапанов вашего сердца. Клапаны действуют как двери в вашем сердце, контролируя, сколько крови входит и выходит.

Путь кровообращения: тело >> вены>> правое предсердие>> правый желудочек >> легкие >> левое предсердие >> левый желудочек >> артерии >> тело

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
